TÌM HIỂU VỀ DẢI XÍCH CHO MÁY XÚC ? CẤU TẠO, NGUYÊN LÝ VÀ CÁCH CHỌN ĐÚNG LOẠI XÍCH
Trong toàn bộ hệ thống gầm xích của máy công trình, dải xích (Track Chain / Track Link Assembly) là bộ phận quan trọng nhất, quyết định trực tiếp đến khả năng di chuyển, lực kéo, độ ổn định và tuổi thọ của dàn chạy.
Việc hiểu rõ cấu tạo – nguyên lý hoạt động – các loại xích – cách kiểm tra và tiêu chí lựa chọn sẽ giúp doanh nghiệp tối ưu chi phí bảo trì, hạn chế thời gian dừng máy và nâng cao hiệu quả thi công.

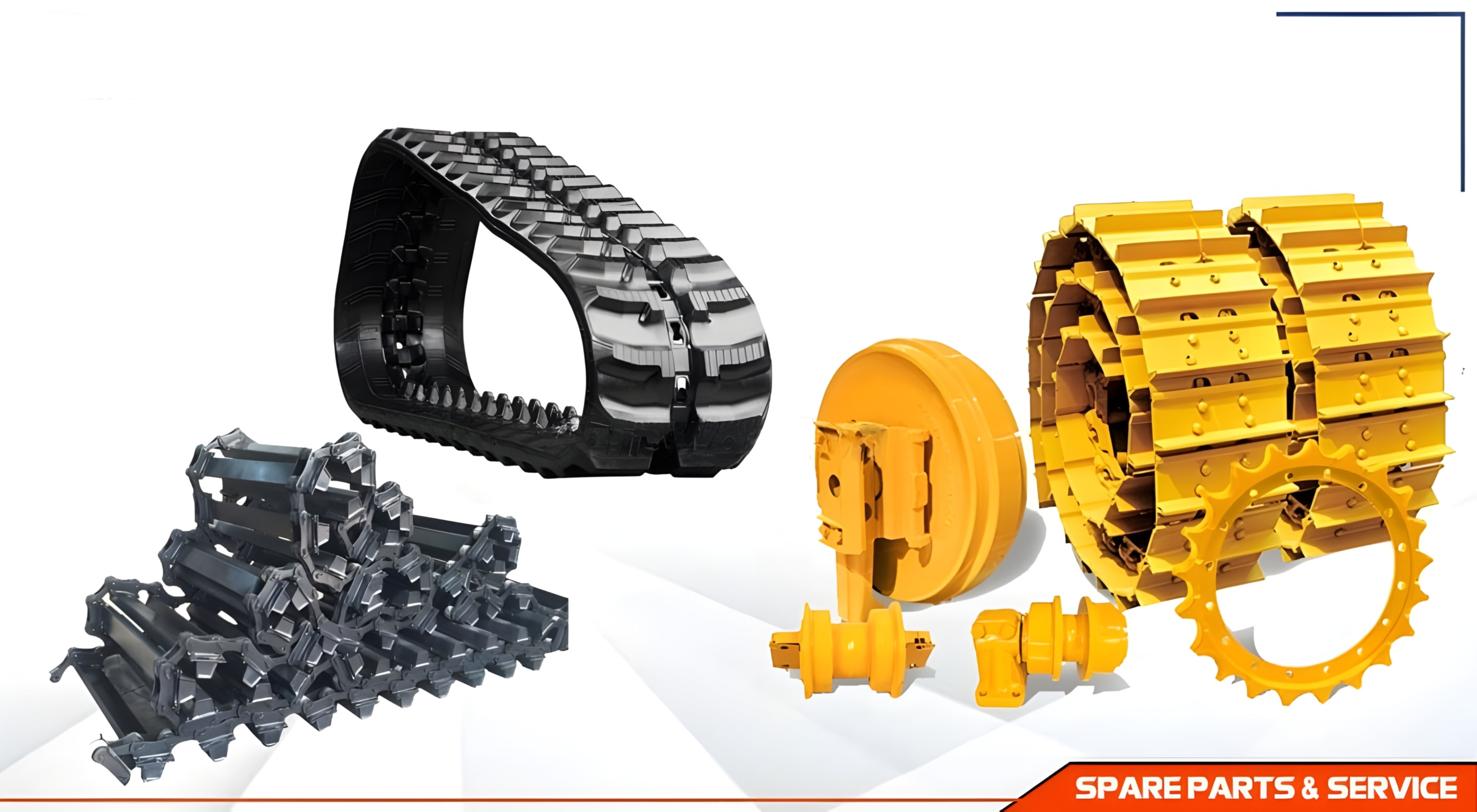

TỔNG QUAN DẢI XÍCH
Trong tất cả các hệ thống cơ khí của máy công trình, dải xích luôn được nhắc đến như bộ phận gánh chịu nhiều áp lực nhất. Không chỉ mang trọng lượng của máy, dải xích còn chịu lực kéo khi di chuyển, lực xoắn khi quay cabin và lực phản ứng khi đào hoặc phá vật liệu.
Caterpillar mô tả dải xích là “trục truyền lực giữa máy và nền đất”, còn Hitachi gọi nó là “nền móng động lực” của máy xúc. Dù cách gọi khác nhau, điểm chung là: nếu dải xích yếu, cả hiệu suất vận hành sẽ suy giảm.
Ở Việt Nam, máy xúc thường làm việc ở điều kiện đất pha sỏi, nền cứng và cường độ cao. Điều này khiến dải xích trở thành chi tiết phải quan tâm hàng đầu khi doanh nghiệp muốn tối ưu chi phí vận hành.

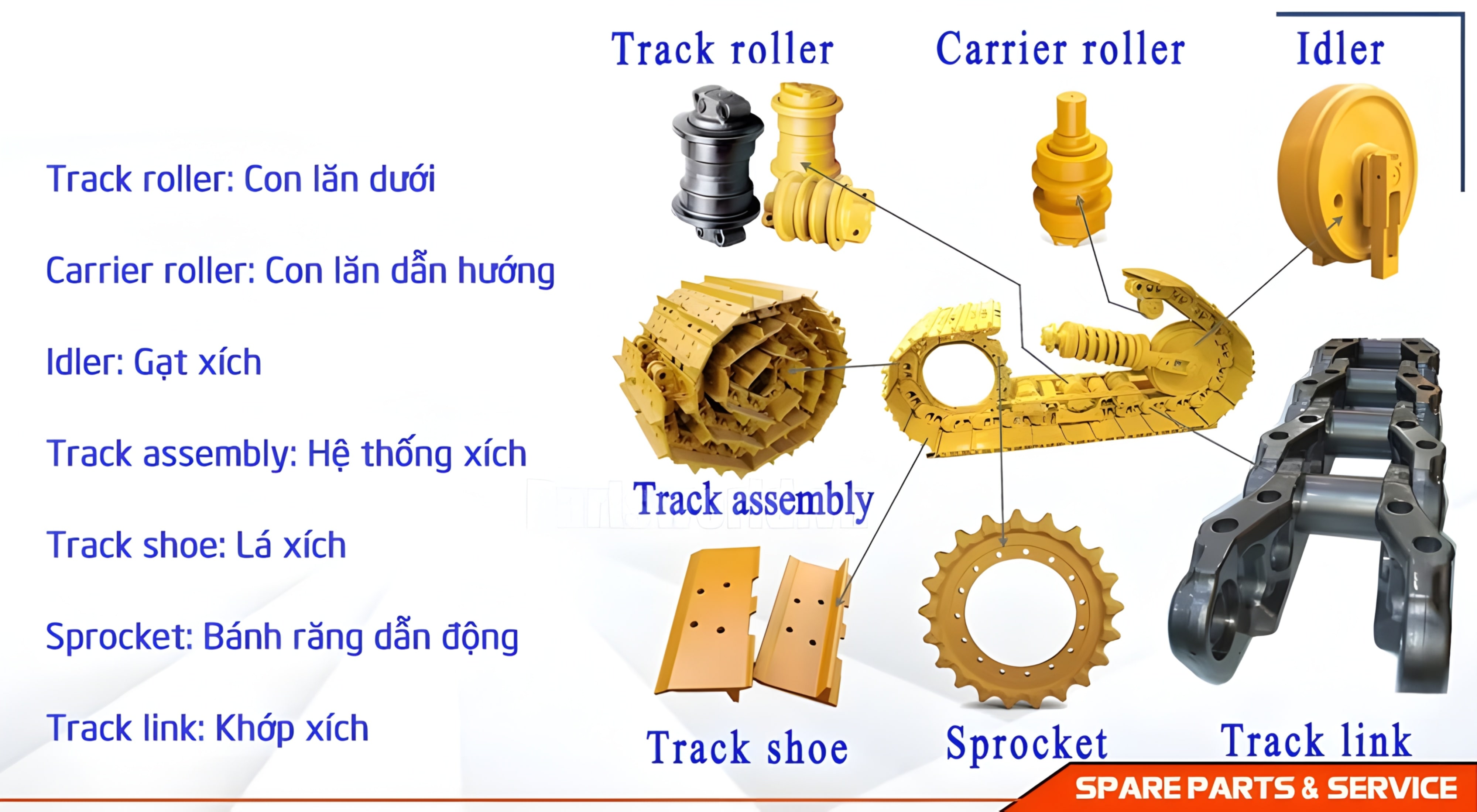

Cấu tạo của xích máy xúc bao gồm các thành phần chính sau:
- Lá xích (Track Shoe): Bàn xích là bộ phận tiếp xúc trực tiếp với mặt đất, chịu ma sát lớn trong quá trình hoạt động. Chúng được chế tạo từ thép cường độ cao, có nhiều thiết kế khác nhau để phù hợp với từng loại địa hình và công việc cụ thể. Bàn xích có tác dụng như một bàn đạp, giúp máy di chuyển, tạo độ bám vững chắc trên mặt đất.
- Cầu xích (Track Link): Cầu xích máy xúc nối các bàn xích lại với nhau, tạo thành một chuỗi xích máy xúc liên tục. Chúng được làm từ thép chịu lực, có thiết kế bao gồm trục và buồng dầu bôi trơn. Cầu xích đảm bảo sự linh hoạt và độ bền trong suốt quá trình hoạt động của xích.
- Bánh răng dẫn động (Sprocket): Bánh răng dẫn động có nhiệm vụ truyền động từ động cơ đến xích, giúp máy di chuyển. Các răng của bánh răng ăn khớp với các lỗ trên khớp xích, tạo ra sự liên kết chặt chẽ. Bánh răng được làm từ thép cứng, có khả năng chịu mài mòn cao để đảm bảo hiệu suất hoạt động lâu dài.
- Gạt xích (Idler): Gạt xích giữ căng cho xích, đảm bảo rằng xích luôn tiếp xúc chặt chẽ với bánh răng dẫn động. Bộ phận này được lắp đặt ở phía đối diện với bánh răng dẫn động, giúp duy trì độ căng cần thiết cho xích.
- Con lăn dưới (Track Roller): Con lăn dưới hỗ trợ trọng lượng của máy, giúp xích di chuyển trơn tru trên mặt đất. Chúng được lắp đặt ở phía dưới xích, giúp giảm ma sát và tăng tuổi thọ cho xích.
- Con lăn dẫn hướng (Carrier Roller): Con lăn dẫn hướng có nhiệm vụ hướng dẫn xích di chuyển theo đúng đường ray. Bộ phận này giúp xích không bị lệch khỏi vị trí làm việc, đảm bảo hiệu suất tối ưu trong quá trình hoạt động.

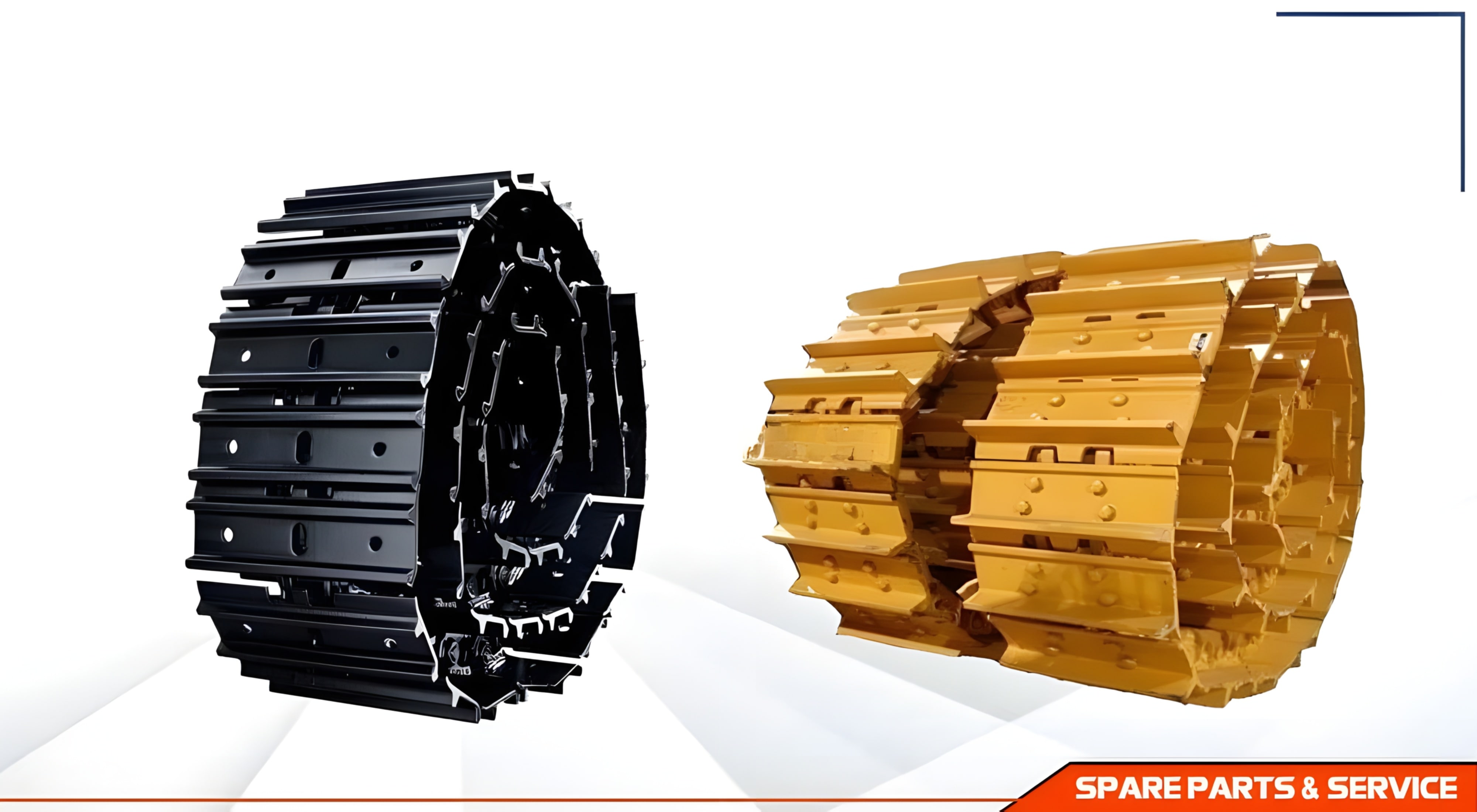

PHÂN LOẠI XÍCH MÁY XÚC
Xích máy xúc có thể được phân loại theo nhiều tiêu chí khác nhau như sau:
Phân loại theo chất liệu
- Xích bằng hợp kim sắt: Xích máy xúc bằng hợp kim sắt là loại phổ biến nhất, được sản xuất từ thép hợp kim chất lượng cao. Loại xích này có khả năng chịu lực tốt, chống mài mòn, giúp máy xúc hoạt động hiệu quả trên các bề mặt như đất cát, đá, bùn… Xích bằng hợp kim sắt thường được sử dụng cho các máy xúc lớn, máy xúc bánh xích, cung cấp độ bám tốt và khả năng di chuyển linh hoạt.
- Xích bằng cao su: Xích cao su thường được sử dụng cho các máy xúc mini hoặc máy xúc hoạt động trong môi trường nhạy cảm, nơi cần giảm thiểu tiếng ồn và rung động. Loại xích này có trọng lượng nhẹ cùng khả năng giảm chấn tốt, giúp bảo vệ các bộ phận khác của máy xúc. Xích cao su cũng giúp máy di chuyển êm ái hơn trên các bề mặt nhạy cảm.
- Xích chuyên dụng: Xích chuyên dụng được thiết kế đặc biệt cho các loại máy xúc hoạt động trong điều kiện cụ thể, như khai thác mỏ hoặc xây dựng trên địa hình khó khăn. Loại xích này có thể được làm từ cả hợp kim sắt hoặc cao su, tùy thuộc vào yêu cầu của công việc và môi trường làm việc.
Phân loại theo kích thước và tải trọng
- Xích cho máy xúc mini: Xích cho máy xúc mini thường có kích thước nhỏ gọn, trọng lượng nhẹ. Chúng được thiết kế để sử dụng cho các công việc nhỏ, như sửa chữa hệ thống thoát nước, làm việc trong các khu vực chật hẹp. Kích thước xích mini thường dao động từ 150 mm đến 400 mm về chiều rộng, phù hợp với các máy xúc nhỏ.
- Xích cho máy xúc cỡ vừa: Xích cho máy xúc cỡ vừa thường được sử dụng trong các công trình xây dựng, cải tạo, nơi cần sự cân bằng giữa khả năng di chuyển và sức mạnh. Các loại xích này thường có chiều rộng từ 400 mm – 600 mm.
- Xích cho máy xúc cỡ lớn: Xích cho máy xúc cỡ lớn được thiết kế để chịu tải trọng nặng và hoạt động trong các điều kiện khắc nghiệt. Chúng thường có chiều rộng lớn hơn 600 mm và được sử dụng trong các công trình xây dựng lớn, khai thác khoáng sản… Loại xích này đảm bảo hiệu suất cao, hoạt động bền bỉ trong suốt quá trình sử dụng.
ĐẶC ĐIỂM KỸ THUẬT CỦA XÍCH MÁY XÚC
Dưới đây là các đặc điểm kỹ thuật chính của xích máy xúc.
Kích thước và trọng lượng
Kích thước của xích máy xúc thường được xác định bởi chiều dài, chiều rộng, số lượng lá xích. Các kích thước này có thể thay đổi tùy theo loại máy xúc và mục đích sử dụng.
- Chiều dài: Xích máy xúc thường có chiều dài từ 30 cm đến 500 cm, tùy thuộc vào kích thước của máy xúc. Ví dụ, xích cho máy xúc lớn có thể dài hơn 400 cm.
- Chiều rộng: Chiều rộng xích cũng rất đa dạng, thường dao động từ 150 mm đến 600 mm. Xích rộng hơn sẽ có khả năng phân bố tải trọng tốt hơn, giúp máy xúc hoạt động hiệu quả trên địa hình khó khăn.
- Trọng lượng: Trọng lượng của xích máy xúc cũng phụ thuộc vào kích thước và chất liệu. Một bộ xích cho máy xúc lớn có thể nặng từ 1.000 kg đến 2.500 kg.
Chất liệu
Chất liệu của xích máy xúc chủ yếu là hợp kim sắt hoặc cao su, mỗi loại có những ưu điểm riêng.
- Xích bằng hợp kim sắt: Loại xích này được làm từ thép hợp kim chất lượng cao, có khả năng chịu lực và chống mài mòn tốt. Độ bền của xích hợp kim sắt thường lên đến 5.000 giờ hoạt động trong điều kiện bình thường.
- Xích bằng cao su: Loại xích này thường nhẹ hơn và giúp giảm tiếng ồn. Tuy nhiên, độ bền của xích cao su thường thấp hơn, chỉ khoảng 1.500 – 3.000 giờ hoạt động.
Cấu trúc
Cấu trúc của xích máy xúc được thiết kế để tối ưu hóa khả năng bám đường và chịu tải.
- Thiết kế lá xích: Xích máy xúc thường có nhiều lá xích liên kết với nhau bằng các chốt. Số lượng lá xích và kích thước của chúng sẽ ảnh hưởng đến khả năng chịu tải cùng độ bám đường. Các lá xích có thể được thiết kế với nhiều hình dạng khác nhau, giúp phù hợp với từng loại địa hình và công việc cụ thể.
- Số lỗ và kích thước lỗ: Các lá xích thường có lỗ để gắn liên kết hoặc móc kết nối. Số lượng và kích thước lỗ càng lớn, xích càng mạnh mẽ và có khả năng chịu áp lực lớn hơn. Các lỗ này cũng giúp dễ dàng thay thế và bảo trì xích khi cần thiết.

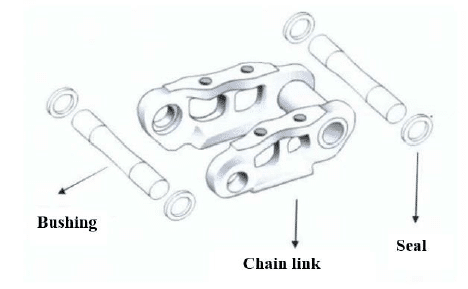

CẤU TẠO DẢI XÍCH
Một bộ dải xích theo tiêu chuẩn Berco hoặc ITM gồm ba thành phần cơ bản nhưng lại có yêu cầu kỹ thuật rất cao: mắt xích, chốt và bạc.
Mắt xích là nơi tiếp xúc trực tiếp với mặt đất và ga lê. Chúng phải đủ cứng để chống mài mòn, nhưng đồng thời phải có độ dai để không nứt gãy khi gặp đá hoặc chịu lực xoắn. Các nhà sản xuất lớn kiểm soát độ cứng bề mặt của mắt xích ở mức 52–58 HRC, trong khi lõi được giữ ở 28–32 HRC để đạt cân bằng giữa bền và dai.
Chốt xích đóng vai trò như “trục xoay” của toàn bộ dải xích. Dù kích thước nhỏ, chốt phải chịu xoắn và tải trọng lớn mỗi lần máy đổi hướng hoặc chịu lực phản hồi từ gầu đào. Nếu chốt không được nhiệt luyện đúng chuẩn, chúng cong chỉ sau vài giờ vận hành nặng.
Bạc xích – phần tiếp xúc trực tiếp với vành sao – chịu mài mòn nhiều nhất. Trên thực tế, hơn 60% tình trạng “xích giãn bước” xuất phát từ bạc bị mài mòn. Một bộ bạc chuẩn theo tiêu chuẩn quốc tế thường có độ cứng 56–60 HRC và được gia công cực kỳ chính xác để tránh rung lắc khi vành sao ăn vào.
Cuối cùng, với xích dầu, phớt là chi tiết quyết định tuổi thọ. Một hệ thống xích dầu hoạt động êm, kéo dài tuổi thọ gấp 1.5–2 lần so với xích khô, nhưng chỉ khi phớt còn giữ được dầu bên trong. Chỉ cần phớt rơi, lượng mài mòn tăng lên ngay lập tức.
Nguyên lý hoạt động: Sự phối hợp giữa vành sao – ga lê – bánh dẫn hướng – dải xích
Dải xích vận hành theo một chu trình khép kín. Khi người vận hành gạt cần tiến hoặc lùi, mô-men xoắn từ động cơ được truyền sang vành sao. Vành sao kéo bạc xích và tạo chuyển động tuần hoàn cho toàn bộ dải xích.
Trong quá trình này, ga lê tỳ đóng vai trò phân bổ tải trọng. Khi máy đứng yên để đào hoặc quay cabin, ga lê tỳ chịu gần như toàn bộ trọng lượng máy. Ga lê đỡ giữ phần xích phía trên thẳng và ngăn dải xích bị dao động khi máy di chuyển tốc độ cao.
Bánh dẫn hướng đảm nhiệm vai trò cố định độ căng dải xích. Nếu bánh dẫn hướng yếu hoặc lò xo tăng xích hỏng, dải xích dễ bị trùng và dẫn đến hiện tượng “nhảy xích” — một trong những nguyên nhân gây dừng máy phổ biến nhất tại công trường.
Tất cả hoạt động này đòi hỏi sự đồng bộ về kích thước, độ cứng và độ chính xác. Chỉ cần một chi tiết sai lệch, toàn bộ hệ thống sẽ rung, lệch hoặc mòn không đều.
LỢI ÍCH CỦA VIỆC SỬ DỤNG XÍCH MÁY XÚC CHẤT LƯỢNG
Việc sử dụng xích máy xúc chất lượng mang lại nhiều lợi ích cho người sử dụng:
Tăng cường hiệu suất làm việc
Xích máy xúc chất lượng cao giúp tăng cường khả năng di chuyển và bám đường của máy xúc, đặc biệt trên các địa hình khó khăn. Điều này cho phép máy xúc hoạt động hiệu quả hơn, hoàn thành công việc nhanh chóng. Ví dụ, một máy xúc sử dụng xích chất lượng cao có thể di chuyển với tốc độ trung bình 6 km/h so với 4 km/h của loại xích thông thường, giúp tăng năng suất làm việc lên đến 50%.
Giảm thiểu chi phí bảo trì
Xích máy xúc chất lượng cao thường có độ bền cao hơn, giúp giảm thiểu tần suất bảo trì, thay thế, tiết kiệm đáng kể chi phí vận hành. Ví dụ, một bộ xích máy xúc bằng hợp kim sắt chất lượng cao có thể hoạt động liên tục trong 5.000 giờ so với 3.000 giờ của loại xích thông thường, giúp tiết kiệm khoảng 30% chi phí thay thế trong suốt vòng đời của máy xúc.
Tăng cường độ bền cho máy xúc
Xích máy xúc chất lượng cao không chỉ bảo vệ bản thân chúng mà còn giúp bảo vệ các bộ phận khác của máy xúc. Điều này giúp kéo dài tuổi thọ của toàn bộ thiết bị. Ví dụ, một máy xúc sử dụng xích chất lượng cao có thể hoạt động liên tục trong 20.000 giờ so với 15.000 giờ của loại xích thông thường, tăng tuổi thọ lên đến 33%.
CÁCH CHỌN XÍCH MÁY XÚC PHÙ HỢP
Việc chọn xích máy xúc phù hợp là rất quan trọng để đảm bảo hiệu suất làm việc và giữ độ bền của máy xúc. Dưới đây là những yếu tố quan trọng cần xem xét:
- Kích thước xích: Kích thước của xích máy xúc phải phù hợp với kích thước của máy. Xích thường có chiều rộng từ 150 mm đến 600 mm. Việc lựa chọn kích thước đúng không chỉ giúp máy hoạt động hiệu quả mà còn đảm bảo an toàn trong quá trình sử dụng.
- Chất liệu xích: Chất liệu của xích cũng rất quan trọng. Xích bằng hợp kim sắt thường có độ bền cao, chịu được áp lực, mài mòn tốt. Trong khi đó, xích bằng cao su lại nhẹ hơn, giảm tiếng ồn, không làm hỏng bề mặt đường.
- Mục đích sử dụng: Bạn cần xác định rõ mục đích sử dụng xích. Nếu máy xúc thường xuyên làm việc trên các địa hình khó khăn, xích với độ bám tốt sẽ là lựa chọn hợp lý. Ngược lại, nếu làm việc trong điều kiện bình thường, xích cơ bản đã có thể đáp ứng đủ yêu cầu.
- Tải trọng: Xích phải có khả năng chịu tải trọng tương ứng với trọng lượng của máy xúc và loại công việc mà nó thực hiện. Điều này giúp an toàn cho người vận hành và đảm bảo hiệu suất làm việc.
LƯU Ý
- Khi chọn dải xích, yếu tố quan trọng nhất không nằm ở “trọng lượng” hay “hình dáng”, mà ở vật liệu và xử lý nhiệt. Một dải xích chất lượng cao luôn được làm từ thép hợp kim 35MnB, 40Cr hoặc 42CrMo – những vật liệu có khả năng chịu va đập và kéo tốt.
- Độ cứng bề mặt quyết định khả năng chống mài mòn, trong khi độ dai lõi quyết định khả năng chống nứt khi chịu va đập. Sự cân bằng của hai yếu tố này là điểm khác biệt giữa xích chất lượng cao và xích kém.
- Ngoài ra, độ chính xác gia công là yếu tố cực kỳ quan trọng. Một mắt xích lệch chỉ 0.1–0.3 mm có thể gây rung toàn dàn chạy, làm ga lê mòn nhanh và tăng lực cản của máy.
Xích máy xúc là thành phần đặc biệt ảnh hưởng đến hiệu suất và độ bền của máy. Việc lựa chọn xích chất lượng, phù hợp với mục đích sử dụng sẽ mang lại nhiều lợi ích. Hy vọng bài viết đã cung cấp thông tin hữu ích để khách hàng đưa ra quyết định chuẩn xác, nâng cao hiệu quả công việc trong các dự án xây dựng
