HỆ THỐNG VẬN TẢI MỎ HIỆN ĐẠI HƯỚNG TỚI KHAI THÁC BỀN VỮNG

HỆ THỐNG VẬN TẢI MỎ HIỆN ĐẠI: KẾT NỐI MÁY XÚC MỎ, XE BEN MỎ, TRẠM SẠC, BESS VÀ MICROGRID HƯỚNG TỚI KHAI THÁC BỀN VỮNG

Giới thiệu

Ngành khai thác mỏ toàn cầu đang trải qua cuộc chuyển đổi sâu rộng nhất trong hơn 100 năm qua. Nếu thế kỷ XX là thời đại của động cơ diesel thì giai đoạn 2025–2050 sẽ là thời đại của điện hóa, số hóa và tự động hóa.

Các mỏ đá, mỏ than, mỏ kim loại hiện đại không còn chỉ tập trung vào sản lượng khai thác mà còn phải giải quyết đồng thời nhiều bài toán:

• Giảm phát thải CO₂

• Giảm chi phí nhiên liệu

• Kiểm soát giá điện

• Nâng cao an toàn lao động

• Tuân thủ ESG

• Tăng hiệu quả vận hành

Trong bối cảnh đó, mô hình vận tải mỏ hiện đại đang hình thành với sự kết nối đồng bộ giữa:

• Máy xúc khai thác

• Xe ben vận tải

• Hệ thống sạc điện

• BESS (Battery Energy Storage System)

• Microgrid

• Năng lượng tái tạo

• Nền tảng quản lý thông minh

Đây được xem là "hệ thần kinh trung tâm" của mỏ thông minh thế hệ mới.

Chương 1: Vận tải mỏ – Trái tim của hoạt động khai thác

Trong hầu hết các mỏ lộ thiên, vận tải chiếm:

• 45–65% chi phí khai thác

• 35–55% tiêu thụ nhiên liệu

• 30–50% phát thải carbon

Một mỏ có thể sở hữu: 2–10 máy xúc lớn | 10–50 xe ben vận tải | Hàng chục thiết bị phụ trợ

Nếu hệ thống vận tải hoạt động kém hiệu quả:

• Máy xúc phải chờ xe

• Xe phải chờ xúc

• Tắc nghẽn tuyến vận tải

• Hao phí nhiên liệu

Kết quả là sản lượng giảm và chi phí tăng mạnh. Do đó, tối ưu vận tải luôn là ưu tiên số một trong quản lý mỏ hiện đại. Layout thiết kế khai thác mỏ

Cấu trúc tiêu chuẩn gồm:

• Khu vực xúc (Loading Zone)
• Đường lên (Uphill haul road)
• Đường xuống (Downhill return road)
• Switchback (đường ziczac lên tầng)
• Khu đổ tải (Dumping / Crusher)
• Trạm sạc / tiếp nhiên liệu (nếu có)

👉 Nguyên tắc: tách luồng lên – xuống nếu có thể để tránh xung đột.

Thông số kỹ thuật tổng hợp (khuyến nghị)

Thiết kế đường vận tải mỏ (Haul Road Design) – Hướng dẫn chi tiết chuẩn kỹ thuật & tối ưu chi phí

Thiết kế đường vận tải mỏ là một trong những yếu tố quyết định trực tiếp đến:

• Năng suất khai thác
• Chi phí vận hành đội xe ben
• Mức tiêu hao nhiên liệu
• Độ an toàn trong mỏ

Một tuyến đường thiết kế tốt có thể giúp giảm 10–25% chi phí vận tải và tăng 15–30% năng suất xe ben.

Đường vận tải mỏ là tuyến đường chuyên dụng dành cho: Xe ben mỏ (60–200 tấn) | Xe tưới nước | Xe bảo trì | Thiết bị hỗ trợ

Đặc điểm:

• Tải trọng cực lớn
• Hoạt động liên tục 24/7
• Điều kiện khắc nghiệt (bụi, mưa, đá)

Nguyên tắc thiết kế cơ bản

1.1 Đảm bảo an toàn

• Không có điểm mù nguy hiểm
• Hạn chế giao cắt
• Có berm (gờ chắn) đầy đủ

1.2 Tối ưu năng suất

• Giảm thời gian chu kỳ xe
• Hạn chế dừng/đợi
• Tối ưu bán kính quay

1.3 Giảm chi phí vận hành

• Giảm tiêu hao nhiên liệu
• Giảm hao mòn lốp
• Giảm bảo trì đường

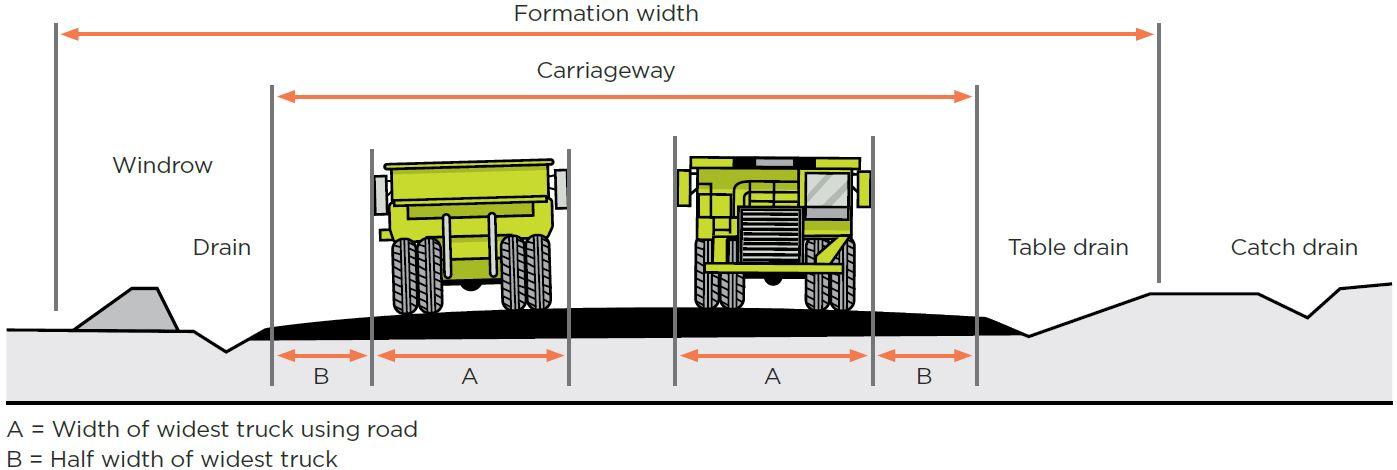

Thiết kế chiều rộng đường (Road Width)

Công thức tiêu chuẩn:

• Đường 1 làn: = 3 – 3.5 × chiều rộng xe
• Đường 2 làn: = 3.5 – 4 × chiều rộng xe

Ví dụ: Xe ben rộng 7 m:

• 1 làn: 21 – 24.5 m
• 2 làn: 24.5 – 28 m

👉 Thực tế tại Việt Nam thường thiết kế thiếu rộng, gây: 1. Va chạm 2. Giảm tốc độ 3. Tăng tiêu hao nhiên liệu

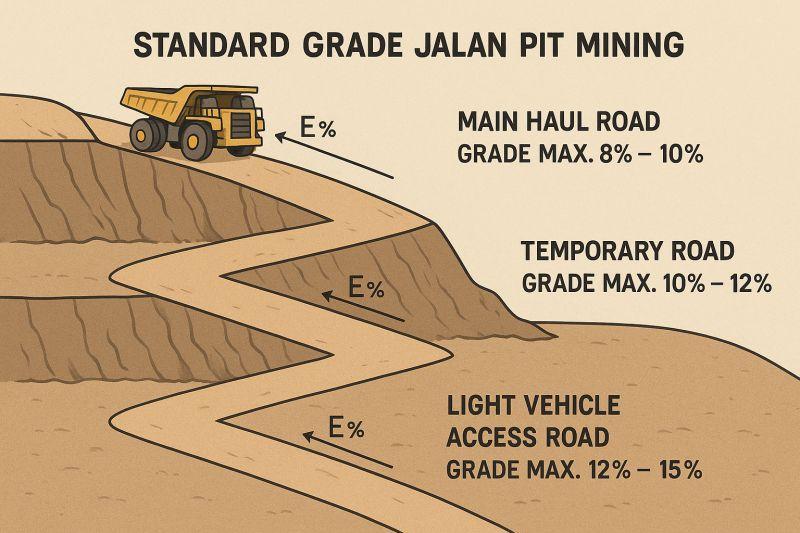

Độ dốc dọc (Gradient)

Khuyến nghị:

• Tốt nhất: ≤ 8%
• Chấp nhận: 8–10%
• Tối đa (ngắn hạn): 12%

Ảnh hưởng:

👉 Tăng 1% độ dốc có thể làm tăng 5–10% tiêu hao nhiên liệu

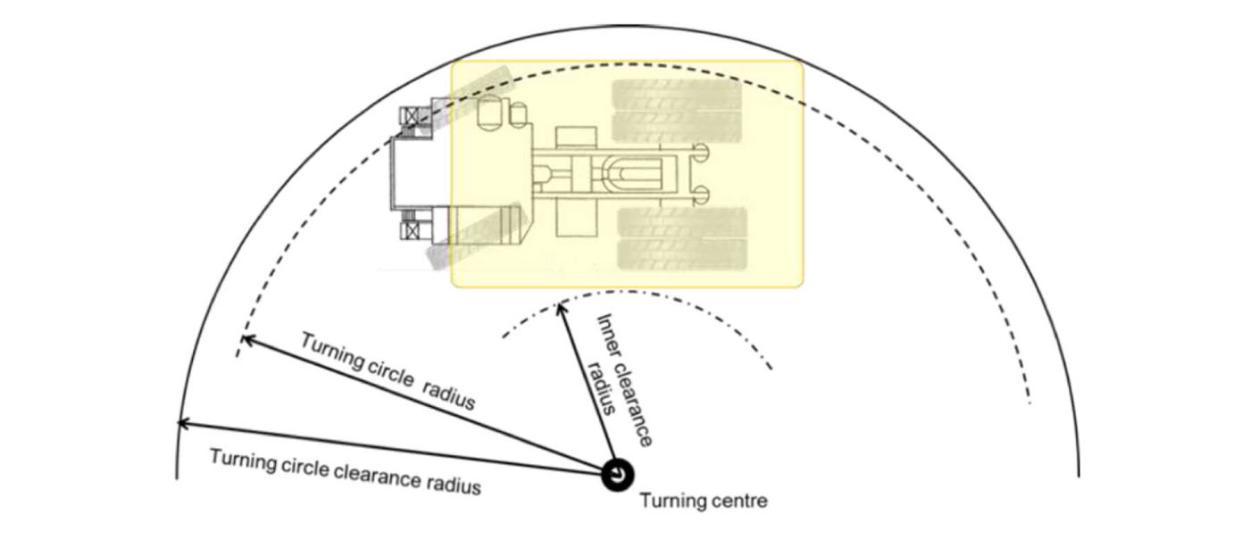

Bán kính cong (Curve Radius)

Công thức kinh nghiệm: R ≥ 3 × chiều dài xe

Ví dụ: Xe dài 12 m → R ≥ 36 m

Lưu ý:

• Đường cong càng nhỏ → càng phải giảm tốc
• Dễ gây lật xe khi chở nặng

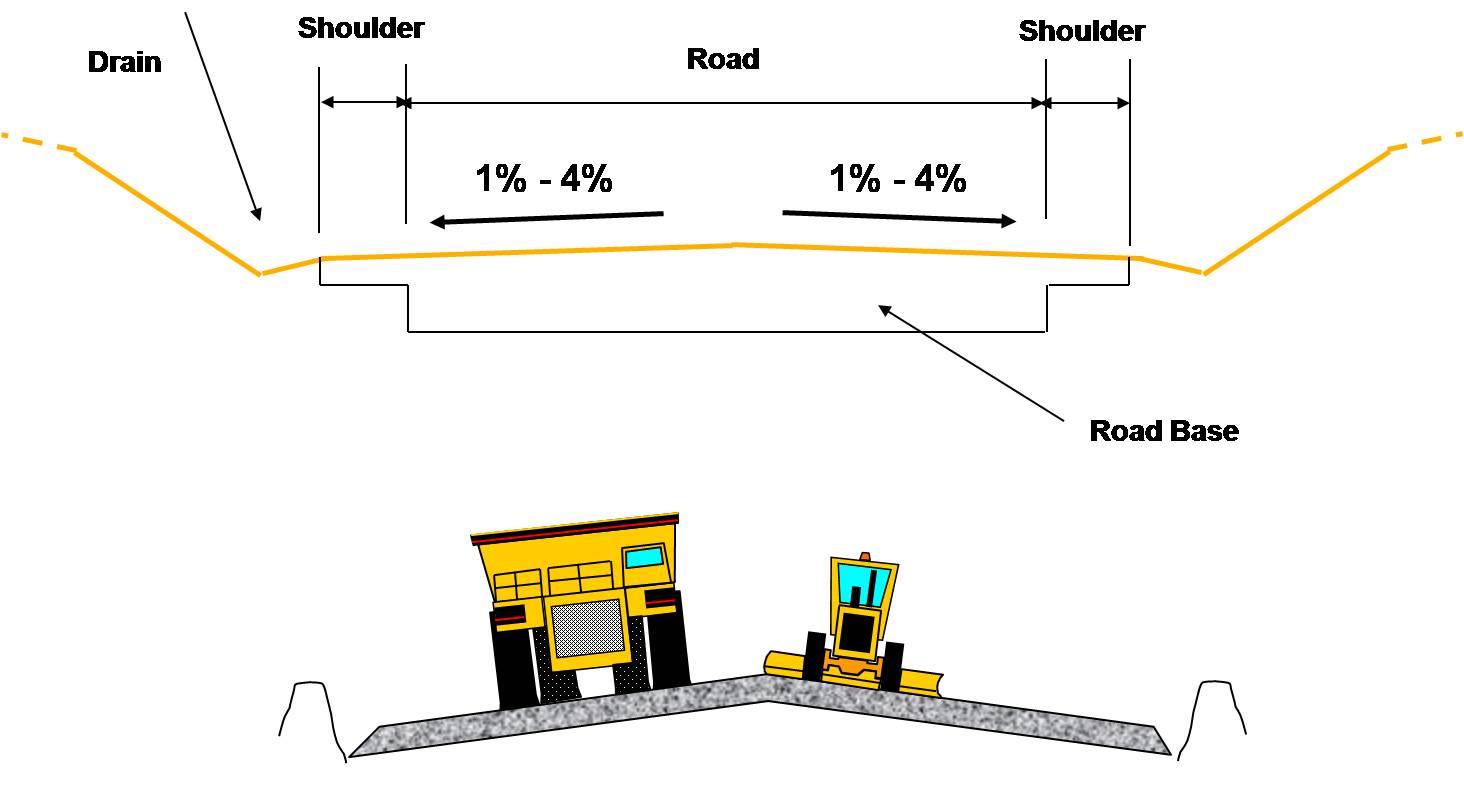

Độ dốc ngang (Cross Slope)

Tiêu chuẩn: 2–4% . Mục đích:

• Thoát nước nhanh
• Giảm trơn trượt
• Bảo vệ nền đường

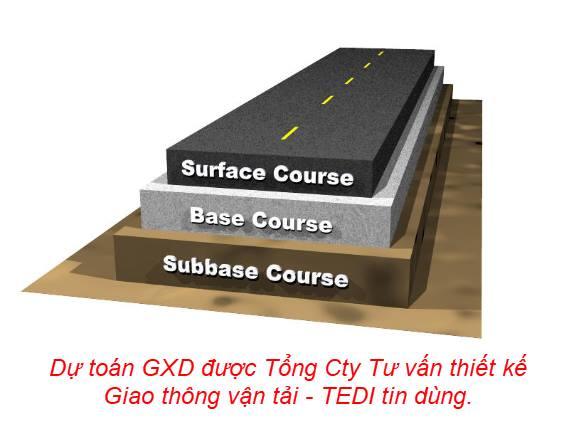

Kết cấu nền đường (Road Structure)

Một tuyến đường mỏ chuẩn gồm:

1. Subgrade (nền đất)

• Đầm chặt
• Không lún

2. Sub-base

• Đá cấp phối
• Tăng độ ổn định

3. Base course

• Chịu tải chính

4. Wearing course

• Lớp mặt
• Giảm bụi
• Tăng độ bám

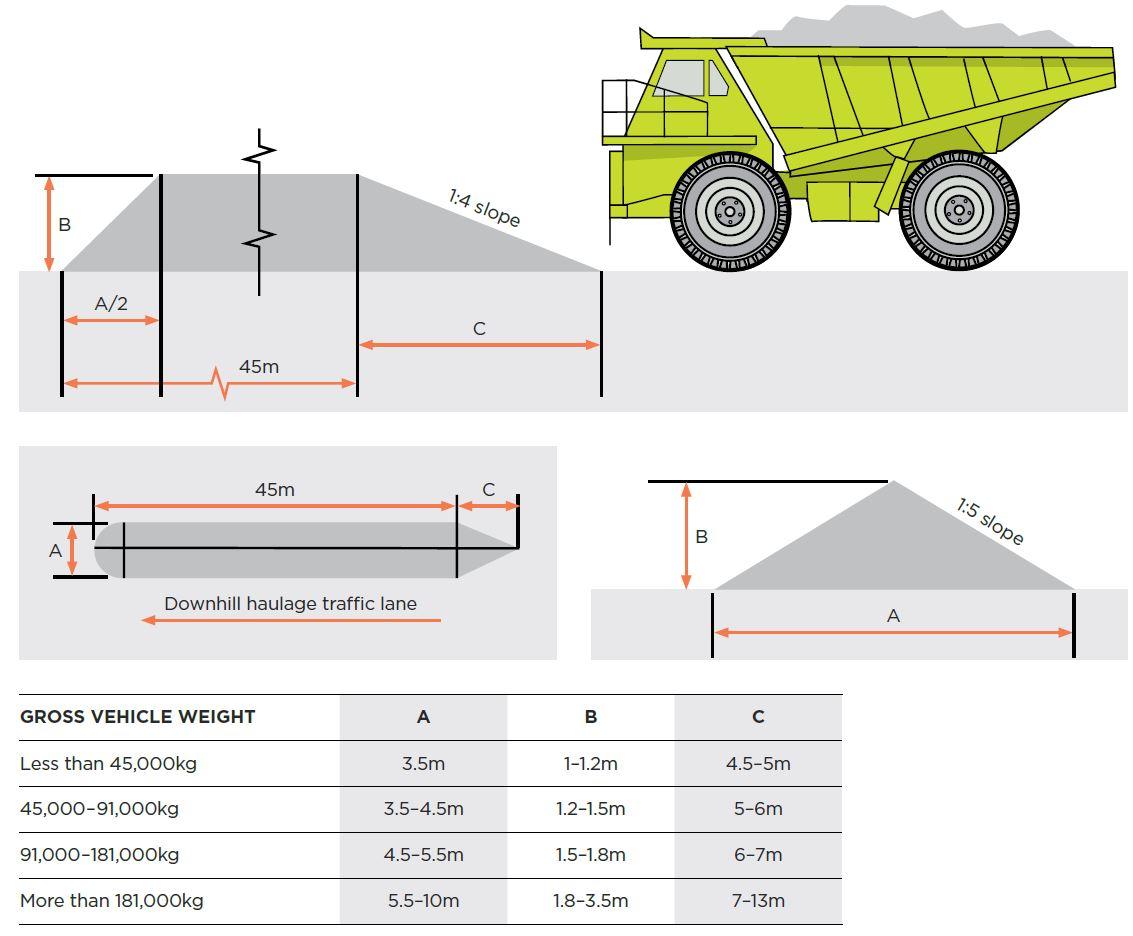

Berm – Gờ chắn an toàn

Quy tắc: Chiều cao berm ≥ 1/2 đường kính bánh xe

Ví dụ: Lốp cao 3 m → berm ≥ 1.5 m

👉 Đây là yếu tố sống còn để tránh xe rơi xuống taluy.

Thiết kế đường vận tải mỏ không chỉ là bài toán kỹ thuật mà còn là đòn bẩy lợi nhuận. Một tuyến đường tốt giúp:

• Xe chạy nhanh hơn
• Tiết kiệm nhiên liệu
• Giảm hỏng hóc
• Tăng sản lượng

Chương 2: Vai trò của máy xúc mỏ trong chuỗi vận tải

Máy xúc là điểm khởi đầu của toàn bộ chuỗi logistics nội mỏ. Các dòng máy xúc hiện đại: 50 tấn; 75 tấn; 100 tấn; 135 tấn; 200 tấn ... có thể đạt năng suất hàng nghìn tấn vật liệu mỗi giờ.

Các chỉ số quan trọng:

Dung tích gầu

Ví dụ: 3 m³; 5 m³; 7 m³; 10 m³; 15 m³ ...

Thời gian chu kỳ

Một chu kỳ gồm:

• Đào

• Nâng

• Quay

• Đổ tải

• Quay về vị trí đào

Hệ số đầy gầu

Thông thường: 85–110% Hệ số này ảnh hưởng trực tiếp đến năng suất.

Chương 3: Xe ben mỏ – Động mạch của hệ thống khai thác

Xe ben mỏ có nhiệm vụ vận chuyển vật liệu từ khu vực khai thác đến:

• Trạm nghiền

• Bãi chứa

• Nhà máy tuyển

• Cảng xuất hàng

Các phân khúc phổ biến:

60 tấn

Phù hợp:

• Mỏ đá xây dựng

• Mỏ đá granite

90 tấn

Phù hợp:

• Mỏ đá quy mô lớn

• Mỏ than

120–150 tấn

Phù hợp:

• Mỏ kim loại

• Mỏ công nghiệp lớn

Trên 200 tấn

Phù hợp:

• Siêu mỏ quốc tế

Tính toán năng suất đội xe tải mỏ (Haul Truck Productivity)

Đây là phần cực kỳ quan trọng trong vận hành mỏ vì quyết định trực tiếp:

• Sản lượng khai thác
• Số lượng xe cần đầu tư
• Chi phí nhiên liệu / điện
• ROI dự án

👉 Nếu tối ưu đúng, bạn có thể:

• Giảm 10–20% số xe
• Tăng 15–30% sản lượng
• Giảm mạnh chi phí vận hành

1. Công thức tính năng suất đội xe

Q = (T3600 × C × k​) / T

Trong đó:

• Q: Năng suất (tấn/giờ/xe)
• C: Tải trọng xe (tấn)
• k: Hệ số đầy tải (0.8 – 1.1)
• T: Thời gian chu kỳ (giây)

👉 Đây là công thức cốt lõi của toàn bộ bài toán vận tải mỏ.

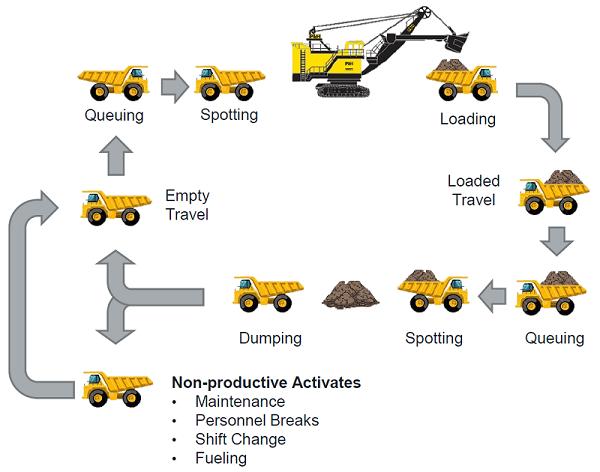

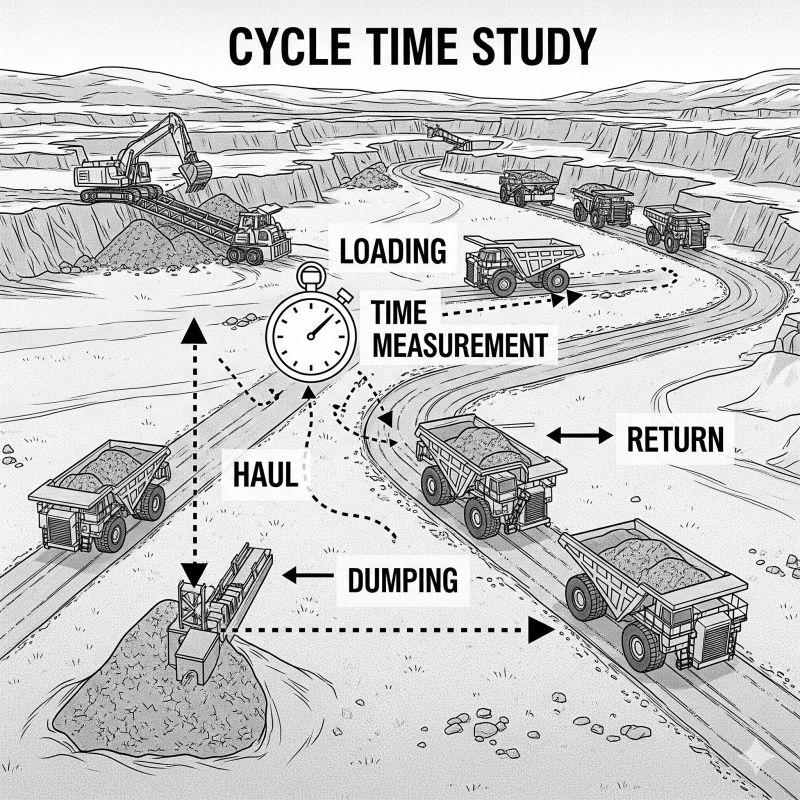

2. Cấu trúc thời gian chu kỳ (Cycle Time)

Công thức: T = T(load)​+T(haul​)+T(dump)​+T(return)​+T(delay​)

Thành phần:

• T_load: Thời gian xúc (máy xúc nạp)
• T_haul: Thời gian chạy có tải
• T_dump: Thời gian đổ tải
• T_return: Thời gian chạy rỗng
• T_delay: Thời gian chờ / tắc / giao cắt

3. Tính thời gian di chuyển (quan trọng nhất)

Công thức: T = S / V

Trong đó:

• S: Quãng đường (m)
• V: Tốc độ trung bình (m/s)

Chương 4: Điện hóa đội xe ben mỏ

Đây là xu hướng phát triển mạnh nhất hiện nay.

Ưu điểm:

• Giảm phát thải

• Giảm chi phí nhiên liệu

• Giảm bảo dưỡng

• Giảm tiếng ồn

Một xe ben điện có thể tiết kiệm: 30–60% chi phí năng lượng so với diesel.

Ngoài ra:

• Không cần thay dầu động cơ

• Không cần bảo dưỡng turbo

• Không cần hệ thống xử lý khí thải

So sánh Diesel vs Xe điện (năng suất)

👉 Xe điện thường tăng 5–15% năng suất thực tế

Chương 5: Trạm sạc – Hạ tầng thiết yếu của mỏ điện hóa

Trạm sạc đóng vai trò tương tự cây xăng trong mô hình truyền thống. Bao gồm:

Bộ chuyển đổi công suất

Biến đổi điện áp phù hợp cho pin.

Bộ điều khiển thông minh

Điều phối công suất theo thời gian thực.

Hệ thống làm mát

Đảm bảo pin hoạt động an toàn.

Kết nối dữ liệu

Theo dõi:

• Trạng thái pin

• Lượng điện tiêu thụ

• Chu kỳ sạc

Chương 6: BESS là gì?

BESS (Battery Energy Storage System) là hệ thống lưu trữ năng lượng bằng pin.

Vai trò:

• Tích trữ điện giờ thấp điểm

• Cấp điện giờ cao điểm

• Hỗ trợ sạc nhanh

• Ổn định điện áp

Trong mỏ hiện đại, BESS giống như "ngân hàng năng lượng".

Ví dụ: BESS 20 MWh có thể:

• Sạc nhiều xe ben liên tục

• Hỗ trợ lưới điện nội bộ

• Cắt giảm công suất đỉnh

Chương 7: Microgrid – Bộ não năng lượng của mỏ

Microgrid là hệ thống điện độc lập hoặc bán độc lập. Thành phần:

• Điện mặt trời

• Điện gió

• Máy phát dự phòng

• BESS

• Trạm sạc

• Phụ tải mỏ

Microgrid giúp:

• Giảm phụ thuộc lưới điện

• Tăng độ ổn định

• Giảm chi phí điện

Chương 8: Kết hợp điện mặt trời với khai thác mỏ

Các mỏ thường sở hữu diện tích rất lớn. Các khu vực phù hợp:

• Mái nhà xưởng

• Bãi thải

• Khu đất dự phòng

Hệ thống điện mặt trời có thể cung cấp: 20–50% nhu cầu điện ban ngày.

Chương 9: Chu trình vận tải mỏ thông minh

Bước 1 Máy xúc nạp tải.

Bước 2 Xe ben vận chuyển.

Bước 3 Xe đổ tải.

Bước 4 Xe quay về khu vực xúc.

Bước 5 Sạc hoặc thay pin khi cần.

Toàn bộ dữ liệu được truyền về trung tâm điều hành.

Chương 10: AI Fleet Management

AI theo dõi:

• Vị trí xe

• Tình trạng pin

• Tải trọng

• Tiêu hao năng lượng

Hệ thống có thể:

• Điều phối xe tự động

• Tránh ùn tắc

• Tối ưu tuyến đường

Chương 11: Mỏ đá Việt Nam và cơ hội chuyển đổi xanh

Các khu vực trọng điểm:

• Đồng Nai

• Bình Dương

• Bình Phước

• Kiên Giang

• Quảng Ninh

• Nghệ An

Đều có tiềm năng áp dụng: 1. Xe ben điện 2. BESS 3. Microgrid để giảm đáng kể chi phí vận hành.

Chương 12: Mô hình ESG cho mỏ hiện đại

ESG gồm:

Environmental

• Giảm phát thải

• Tiết kiệm nhiên liệu

Social

• Nâng cao an toàn

• Giảm tiếng ồn

Governance

• Minh bạch dữ liệu

• Quản trị số

Chương 13: Case Study giả định

Mỏ đá 5 triệu tấn/năm

Trang bị:

• 3 máy xúc 75 tấn

• 12 xe ben điện 90 tấn

• Trạm sạc 6 MW

• BESS 20 MWh

• Điện mặt trời 5 MWp

Kết quả:

• Giảm 40% nhiên liệu

• Giảm 35% phát thải

• Giảm 20% chi phí vận tải

Chương 14: Lộ trình triển khai cho doanh nghiệp Việt Nam

Giai đoạn 1 Số hóa đội xe.

Giai đoạn 2 Triển khai BESS.

Giai đoạn 3 Lắp đặt điện mặt trời.

Giai đoạn 4 Triển khai xe ben điện.

Giai đoạn 5 Hình thành Microgrid hoàn chỉnh.

Chương 15: Tương lai của vận tải mỏ đến năm 2040

Xu hướng chủ đạo:

• Xe ben tự hành

• Máy xúc điện

• Robot khai thác

• Trạm sạc siêu nhanh MW

• Pin thể rắn

• AI điều hành mỏ

Những công nghệ này sẽ tạo ra các mỏ phát thải thấp, năng suất cao và vận hành bền vững.

Kết luận

Hệ thống vận tải mỏ hiện đại không còn là tập hợp rời rạc của máy xúc và xe ben. Trong thời đại chuyển đổi năng lượng, toàn bộ chuỗi khai thác đang được kết nối thành một hệ sinh thái thông minh gồm máy xúc, xe ben điện, trạm sạc, BESS, Microgrid, năng lượng tái tạo và nền tảng quản trị số.

Doanh nghiệp khai thác nào triển khai sớm mô hình này sẽ sở hữu lợi thế lớn về chi phí, năng suất, môi trường và khả năng cạnh tranh trong nhiều thập kỷ tới.

🔋 PHẦN 1: FAQ về XE BEN ĐIỆN TRONG KHAI THÁC MỎ (1–20)

1. Xe ben điện mỏ đá có tiết kiệm chi phí hơn xe diesel không?

Có, xe ben điện có thể giảm 30–60% chi phí năng lượng và giảm mạnh chi phí bảo dưỡng.

2. Xe ben điện 90 tấn phù hợp với loại mỏ nào tại Việt Nam?

Phù hợp mỏ đá, mỏ than, mỏ vật liệu xây dựng quy mô trung bình – lớn.

3. Thời gian sạc đầy xe ben điện mỏ là bao lâu?

Khoảng 30–90 phút tùy công suất trạm sạc (1–6 MW).

4. Xe ben điện có chạy được trong địa hình dốc 10% không?

Có, thậm chí hiệu quả hơn diesel nhờ mô-men xoắn cao.

5. Tuổi thọ pin xe ben điện mỏ là bao nhiêu năm?

Khoảng 5–8 năm hoặc 5.000–8.000 chu kỳ sạc.

6. Xe ben điện có phù hợp mỏ đá Việt Nam không?

Rất phù hợp, đặc biệt với mỏ có tuyến vận tải cố định.

7. Xe ben điện có cần bảo dưỡng nhiều không?

Không, ít hơn 40–60% so với xe diesel.

8. Xe ben điện có thể hoạt động 24/7 không?

Có, nếu bố trí sạc hợp lý hoặc đổi ca vận hành.

9. Khi mất điện thì xe ben điện có hoạt động được không?

Không, nhưng có thể kết hợp BESS hoặc máy phát dự phòng.

10. Xe ben điện có bị giảm công suất khi tải nặng không?

Không đáng kể, do motor điện giữ lực kéo ổn định.

11. So sánh chi phí vận hành xe ben điện và diesel trong 5 năm?

Xe điện thường rẻ hơn 20–40% tổng chi phí (TCO).

12. Xe ben điện có an toàn hơn xe diesel không?

Có, ít cháy nổ hơn và ít rung động hơn.

13. Xe ben điện có gây ô nhiễm môi trường không?

Gần như 0 khí thải tại chỗ.

14. Xe ben điện có cần thay dầu không?

Không cần dầu động cơ.

15. Xe ben điện có phù hợp mỏ có khoảng cách vận chuyển dài không?

Phù hợp nếu có trạm sạc hoặc BESS hỗ trợ.

16. Xe ben điện có thể leo dốc tốt hơn xe diesel không?

Có, nhờ mô-men xoắn tức thì.

17. Xe ben điện có thể tái tạo năng lượng khi xuống dốc không?

Có (regenerative braking).

18. Xe ben điện có phù hợp với ESG không?

Rất phù hợp – giảm CO₂, giảm tiếng ồn.

19. Xe ben điện có bị ảnh hưởng bởi thời tiết không?

Có nhưng ít, pin cần kiểm soát nhiệt độ.

20. Xe ben điện có phù hợp với AI Fleet Management không?

Rất phù hợp, dễ tích hợp dữ liệu.

⚡ PHẦN 2: FAQ về BESS TRONG KHAI THÁC MỎ (21–35)

21. BESS là gì trong khai thác mỏ?

Là hệ thống lưu trữ điện giúp cấp điện ổn định cho mỏ.

22. BESS có giúp giảm chi phí điện không?

Có, bằng cách dùng điện giờ thấp điểm.

23. BESS có cần thiết khi dùng xe ben điện không?

Rất cần để tránh quá tải lưới điện.

24. Dung lượng BESS bao nhiêu là đủ cho mỏ đá?

Thường từ 5–50 MWh tùy quy mô.

25. BESS có thể sạc bao nhiêu xe ben cùng lúc?

Phụ thuộc công suất, ví dụ 20 MWh có thể sạc nhiều xe liên tục.

26. BESS có giúp ổn định điện áp không?

Có, rất hiệu quả.

27. Chi phí đầu tư BESS có cao không?

Cao ban đầu nhưng hoàn vốn sau 3–6 năm.

28. BESS có tuổi thọ bao lâu?

Khoảng 10–15 năm.

29. BESS có thể kết hợp với điện mặt trời không?

Có, đây là mô hình tối ưu.

30. BESS có thay thế máy phát diesel được không?

Một phần hoặc hoàn toàn (tùy thiết kế).

31. BESS có giúp sạc nhanh xe ben không?

Có, cung cấp công suất cao tức thời.

32. BESS có an toàn không?

Có, nếu thiết kế đúng tiêu chuẩn.

33. BESS có cần bảo trì nhiều không?

Ít hơn hệ thống truyền thống.

34. BESS có giúp giảm peak demand không?

Có, giảm chi phí điện đáng kể.

35. BESS có phù hợp mỏ xa lưới điện không?

Rất phù hợp khi kết hợp microgrid.

🌐 PHẦN 3: FAQ về MICROGRID TRONG KHAI THÁC MỎ (36–50)

36. Microgrid trong mỏ là gì?

Hệ thống điện độc lập gồm nhiều nguồn điện.

37. Microgrid có giúp mỏ tự chủ năng lượng không?

Có, giảm phụ thuộc lưới điện quốc gia.

38. Microgrid có thể dùng năng lượng tái tạo không?

Có, đặc biệt là điện mặt trời.

39. Microgrid có phù hợp với xe ben điện không?

Rất phù hợp.

40. Microgrid có giảm chi phí điện không?

Có thể giảm 20–40%.

41. Microgrid có cần BESS không?

Có, để ổn định hệ thống.

42. Microgrid có thể hoạt động khi mất điện lưới không?

Có (island mode).

43. Microgrid có khó triển khai không?

Cần thiết kế chuyên sâu nhưng khả thi.

44. Microgrid có phù hợp mỏ Việt Nam không?

Rất phù hợp với mỏ lớn.

45. Microgrid có giúp giảm CO₂ không?

Có, giảm đáng kể phát thải.

46. Microgrid có thể cấp điện cho trạm sạc xe ben không?

Có, đây là ứng dụng chính.

47. Microgrid có thể kết hợp AI không?

Có, để tối ưu năng lượng.

48. Microgrid có cần bảo trì nhiều không?

Không nhiều nếu hệ thống hiện đại.

49. Microgrid có thể mở rộng không?

Có, dễ dàng nâng cấp.

50. Microgrid có phải xu hướng tương lai của mỏ không?

Chắc chắn – là nền tảng của mỏ xanh (Green Mining).
