Cấu Tạo và Chức Năng của Mâm Quay Toa Máy Xúc

07/02/2026

Cấu Tạo và Chức Năng của Mâm Quay Toa Máy Xúc - Swing Bearing

Mâm quay toa (hay còn gọi là vòng bi quay toa) là một bộ phận quan trọng của máy xúc, nằm ở phần nối giữa thân trên và thân dưới của máy.

Bộ phận này cho phép thân trên của máy xúc xoay 360 độ độc lập với thân dưới, góp phần vào hiệu suất và khả năng làm việc linh hoạt của máy.

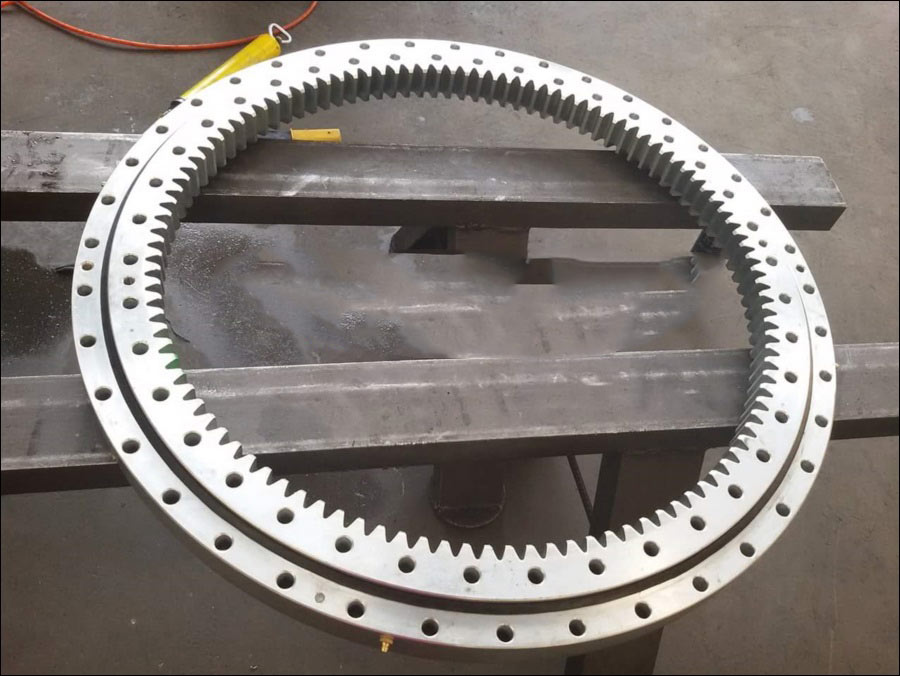

Cấu tạo mâm quay toa máy xúc

Mâm quay toa là một trong những bộ phận chính của hệ thống thủy lực, đóng vai trò quyết định, ảnh hưởng trực tiếp đến hoạt động quay của máy xúc.

Cấu tạo mâm quay toa máy xúc thông thường bao gồm 3 bộ phận chính đó là:

· Vành mâm trong được thiết kế gồm các lỗ vòng trong và răng. Vành mâm trong thường được bắt với thân dưới hay còn gọi là sắt xi.
· Vành mâm ngoài bao gồm các lỗ vòng ngoài. Vành ngoài của mâm quay toa sẽ được bắt với phần thân trên.
· Vòng bi và vòng cách có tác dụng nối giữa vành mâm trong và vành mâm ngoài.

Việc nắm rõ được những đặc điểm cấu tạo mâm quay toa máy xúc sẽ giúp cho việc lắp đặt, vận hành và bảo dưỡng, sửa chữa đúng cách, hiệu quả và an toàn, hạn chế tối đa những sự cố, hư hỏng bất thường liên quan đến cấu tạo các bộ phận mâm quay toa.

Cũng có thể phân chia Mâm quay toa thường bao gồm các bộ phận chính sau:

a. Vòng Bi

Vòng bi là thành phần quan trọng nhất của mâm quay toa. Nó giúp giảm ma sát giữa các bộ phận chuyển động, đảm bảo mâm quay toa quay trơn tru và chịu được tải trọng lớn.

b. Bánh Răng

Bánh răng được gắn vào mâm quay toa và trục các đăng. Chúng ăn khớp với nhau để truyền động từ hệ thống thủy lực đến mâm quay toa, đảm bảo chuyển động xoay chính xác và hiệu quả.

c. Hệ Thống Làm Kín

Hệ thống làm kín ngăn chặn bụi bẩn và nước xâm nhập vào bên trong mâm quay toa, bảo vệ vòng bi và các bộ phận khác khỏi hư hỏng. Hệ thống này đảm bảo mâm quay toa hoạt động ổn định và bền bỉ trong điều kiện làm việc khắc nghiệt.

Chức Năng của Mâm Quay Toa

a. Xoay Thân Trên

Mâm quay toa đóng vai trò là trung tâm của chuyển động xoay của máy xúc. Nó được kết nối với thân trên thông qua trục các đăng và được điều khiển bởi hệ thống thủy lực. Khi hệ thống thủy lực bơm dầu vào các xi lanh thủy lực, mâm quay toa sẽ quay, kéo theo thân trên của máy xúc xoay theo. Điều này cho phép máy xúc thực hiện các thao tác đa chiều một cách dễ dàng và chính xác.

b. Chịu Tải Trọng

Không chỉ đảm nhiệm chức năng xoay, mâm quay toa còn chịu toàn bộ tải trọng của thân trên, bao gồm cả cabin, động cơ, hệ thống thủy lực và gầu xúc. Do đó, mâm quay toa phải được thiết kế và chế tạo với độ bền và độ chính xác cao để đảm bảo an toàn và hiệu quả làm việc của máy xúc.

Nguyên lý hoạt động của motor quay toa

Ứng dụng mâm quay toa máy xúc hay các hệ thống thủy lực khác đều có chung một nguyên lý hoạt động. Cụ thể:

Trong quá trình động cơ hoạt động, công suất được truyền đến hệ thống bánh đà bơm thủy lực. Dầu sẽ được phân bố đồng đều đến các bộ phân máy xúc như quay toa, di chuyển, các xilanh tay cần… thông qua các bộ phận ngăn kéo và hệ thống điều khiển theo ý muốn của người vận hành thiết bị.
Khi dầu được truyền đến sẽ làm cho motor quay toa quay, trục mô tơ quay, bánh rang giữa các tầng mỏng quay và cả bộ bánh răng tầng mỏng quay sẽ truyền lực sang bộ bánh răng tầng dầy. Phần khung của bộ bánh răng tầng dầy quay khi bộ bánh răng này quay.

Những lưu ý khi lựa chọn mâm quay toa bạn cần biết

Dựa vào nguyên lý làm việc và đặc điểm cấu tạo mâm quay toa máy xúc, khi lựa chọn thiết bị này, các bạn cần chú ý đến những thông số lựa chọn sau đây:

· Trọng lượng mâm quay toa
· Đường kính ngoài, đường kính trong mâm quay toa
· Chiều cao mâm quay toa
· Số lỗ bulong vòng ngoài
· Loại bu lông lắp vòng ngoài
· Số lỗ bulong vòng trong
· Loại bu lông lắp vòng trong
· Số răng mâm quay toa

Việc lựa chọn đúng những thông số mâm quay toa phù hợp với máy xúc thì mới có thể lắp đặt và vận hành hiệu quả, tránh gây lãng phí và phát sinh những sự cố ngoài ý muốn khi sử dụng mâm quay toa.

Mâm quay toa được gia công như thế nào?

Hiện nay, quy trình gia công mâm quay toa đều được thực hiện hoàn toàn dựa trên hệ thống các máy gia công cnc hiện đại, công nghệ tiên tiến bậc nhất. Mọi sản phẩm mâm quay toa máy xúc hoàn chỉnh đều phải trải qua những bước quy trình sau:

· Cắt gọt mâm quay toa. Việc cắt gọt này do các loại máy phay, máy tiện CNC cỡ lớn thực hiện, cho độ chính xác rất cao.
· Cắt răng và mài răng trên các máy gia công cơ khí cnc
· Tôi cục bộ vòng ổ bi và răng mâm quay toa
· Thực hiện kiểm tra mâm quay toa trên các thiết bị hiện đại
· So sánh chiều sâu thấm tôi của mâm quay toa chất lượng cao với những sản phẩm trung bình
· So sánh vết ăn khớp của sản phẩm tốt với các sản phẩm trung bình

Bảo Dưỡng Mâm Quay Toa

Mâm quay toa là một bộ phận quan trọng và thường xuyên chịu tải trọng lớn, do đó cần được bảo dưỡng định kỳ để đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Việc bảo dưỡng bao gồm:

a. Kiểm Tra Độ Mòn của Vòng Bi

Định kỳ kiểm tra và theo dõi độ mòn của vòng bi để kịp thời phát hiện và khắc phục các vấn đề, tránh tình trạng hư hỏng nghiêm trọng.

b. Tra Mỡ Bôi Trơn

Bôi trơn vòng bi thường xuyên giúp giảm ma sát và mài mòn, đồng thời đảm bảo chuyển động xoay mượt mà và hiệu quả.

c. Kiểm Tra Hệ Thống Làm Kín

Hệ thống làm kín cần được kiểm tra để đảm bảo không có bụi bẩn hoặc nước xâm nhập vào bên trong mâm quay toa, bảo vệ các bộ phận khỏi hư hỏng.

d. Siết Chặt Các Bu Lông

Kiểm tra và siết chặt các bu lông định kỳ để đảm bảo mâm quay toa được cố định chắc chắn và không bị lỏng trong quá trình vận hành.

Kết Luận

Mâm quay toa là một bộ phận không thể thiếu của máy xúc, đóng vai trò quan trọng trong việc xoay thân trên và chịu tải trọng của máy. Việc hiểu rõ chức năng, cấu tạo và cách bảo dưỡng mâm quay toa giúp đảm bảo máy xúc hoạt động ổn định, an toàn và hiệu quả, kéo dài tuổi thọ của thiết bị.
