Motor thủy lực quay toa là thiết bị quan trọng trong hệ thống truyền động của máy công trình, giúp tạo chuyển động xoay linh hoạt nhờ áp suất dầu thủy lực. Vậy cấu tạo và nguyên lý hoạt động của motor quay toa như thế nào? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

Motor thuỷ lực quay toa là gì?

Motor thủy lực quay toa là một loại động cơ thủy lực chuyên dùng để tạo ra chuyển động xoay, thường được lắp đặt ở phần khung quay của các thiết bị máy công trình như máy xúc, cẩu trục, cần cẩu bánh xích… Thiết bị này hoạt động dựa trên áp suất dầu thủy lực, giúp quay phần toa (thân trên) của máy một cách mượt mà và chính xác.

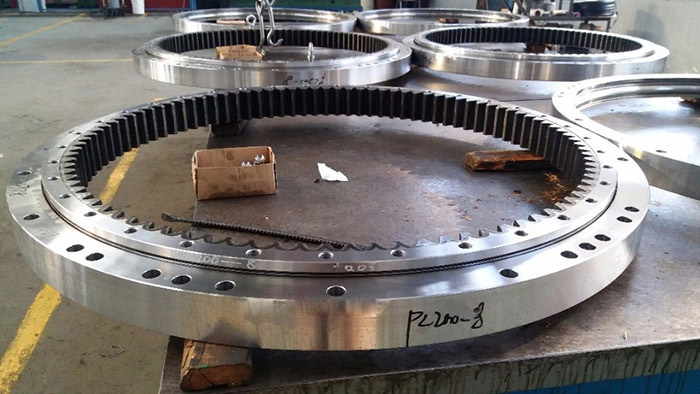

Cấu tạo motor thuỷ lực quay toa

Một motor quay toa thủy lực thông thường gồm các bộ phận chính sau:

• Lò xo, pít tông, xi lanh: Tạo chuyển động tịnh tiến và áp lực cho hệ thống.
• Trục truyền lực, chốt chặn dầu, vỏ motor: Đảm bảo truyền động ổn định và bảo vệ các bộ phận bên trong.
• Ổ bi đũa côn: Hỗ trợ quay trơn tru, giảm ma sát.
• Đĩa phanh, đĩa ma sát, đĩa phân phối, pít tông phanh, lò xo phanh: Tạo lực phanh, kiểm soát tốc độ và hướng quay của toa.

Motor có thể quay 360 độ theo hai chiều, được điều khiển bằng tay cầm hoặc cần điều khiển từ cabin.

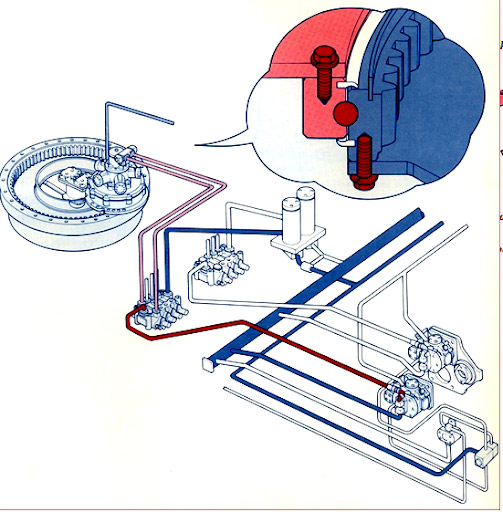

Nguyên lý hoạt động motor bơm quay toa

Motor thủy lực quay toa hoạt động dựa trên nguyên lý chuyển đổi năng lượng từ dòng dầu áp suất cao thành chuyển động quay. Khi điều khiển quay toa, dầu thủy lực sẽ đi vào xi lanh đẩy pít tông chuyển động, truyền lực đến trục quay và làm quay toa máy theo hướng mong muốn.

Để tối ưu hiệu suất, một số dòng máy xúc hiện đại đã tích hợp hệ thống quay toa tái tạo năng lượng. Thay vì sử dụng motor thủy lực truyền thống, các thiết bị này sử dụng motor điện hai chiều (thuận – nghịch) kết hợp với biến tần và hệ thống điều khiển điện tử. Khi thiết bị phanh hoặc giảm tốc độ quay, năng lượng dư thừa sẽ được thu hồi và lưu trữ trong hệ thống điện. Khi khởi động lại chức năng quay, nguồn năng lượng này sẽ được tái sử dụng, giúp tiết kiệm nhiên liệu và tăng hiệu quả vận hành.

Các loại Motor Thủy Lực Quay Toa phổ biến hiện nay

Motor thủy lực quay toa được phân loại dựa trên nguyên lý hoạt động của bộ phận truyền động bên trong. Mỗi loại motor có cấu tạo riêng, mang lại hiệu quả khác nhau tùy theo nhu cầu sử dụng và loại máy công trình. Dưới đây là ba loại motor quay toa phổ biến nhất hiện nay:

1. Motor Piston Hướng Trục (Axial Piston Motor)

Nguyên lý hoạt động: Các piston được bố trí song song với trục quay. Dưới tác động của dòng dầu thủy lực áp suất cao, các piston di chuyển đẩy vào đĩa nghiêng (swashplate), từ đó tạo ra chuyển động quay cho trục chính.

Đặc điểm nổi bật:

• Hiệu suất cao, hoạt động ổn định.
• Kích thước nhỏ gọn, phù hợp không gian hẹp.
• Khả năng chịu tải lớn, độ bền cao.

Ứng dụng: Được sử dụng phổ biến trên máy xúc, máy đào và các thiết bị công trình hiện đại.

2. Motor Piston Hướng Kính (Radial Piston Motor)

Nguyên lý hoạt động: Các piston bố trí xung quanh trục quay theo dạng nan hoa. Khi dầu thủy lực được cấp vào, các piston bị đẩy ra ngoài, tác động lên vòng cam, từ đó tạo chuyển động quay cho trục.

Đặc điểm nổi bật:

• Tạo mô-men xoắn cực lớn dù ở tốc độ quay thấp.
• Làm việc hiệu quả trong điều kiện tải nặng liên tục.

Ứng dụng: Cần cẩu công trình, thiết bị nâng hạng nặng, xe công trình khai thác mỏ.

3. Motor Cánh Gạt (Vane Motor)

Nguyên lý hoạt động: Rotor bên trong motor có các cánh gạt trượt, đặt trong stator hình bầu dục. Khi dầu thủy lực được bơm vào, áp lực đẩy các cánh gạt ra ngoài, làm rotor quay.

Đặc điểm nổi bật:

• Thiết kế đơn giản, dễ chế tạo và bảo trì.
• Giá thành thấp hơn so với các loại motor piston.
• Tuy nhiên, hiệu suất và khả năng chịu tải thấp hơn.

Ứng dụng: Các thiết bị cần công suất vừa và nhỏ, như xe nâng cỡ nhỏ, thiết bị phụ trợ.

CÁC BƯỚC BẢO DƯỠNG MÂM QUAY TOA MÁY XÚC ĐÚNG CÁCH

1. Lợi ích của việc bảo dưỡng mâm quay toa thường xuyên

Lợi ích của việc bảo dưỡng mâm quay toa máy xúc bao gồm:

• Tăng tuổi thọ sản phẩm: Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ của mâm quay toa, đảm bảo thiết bị hoạt động hiệu quả lâu dài.
• Tiết kiệm chi phí thay thế: Mâm quay toa thường xuyên chịu tải lớn, nếu không được bảo trì đúng cách, có thể nhanh chóng bị hỏng hóc, dẫn đến chi phí sửa chữa hoặc thay thế cao hơn.
• Tăng năng suất làm việc: Bảo dưỡng giúp đảm bảo mâm quay toa hoạt động ổn định, từ đó nâng cao hiệu quả làm việc của máy xúc.

2. Các bước bảo dưỡng mâm quay toa máy xúc

Bước 1: Làm sạch khu vực tiếp xúc giữa sắt xi và phần dưới của mâm quay toa, hạn chế rơ khi tiếp hành lắp đặt.

Bước 2: Bôi trơn ổ trục

Bôi trơn ổ trục bằng mỡ - loại mỡ chuyên dùng cho mâm quay toa máy xúc, cần bơm một lượng mỡ vừa đủ, lượng mỡ mới sẽ đẩy tạp chất bụi bẩn ra ngoài giúp thanh lọc ổ bi. Trong lúc thực hiện bôi trơn nên xoay vòng ổ bi để dầu mỡ có thể lan đều tối đa.

Nên thực hiện bôi trơn ổ trục liên tục, sau 100 giờ hoạt động đối với những máy hoạt động quay chậm, ít dao động. Thực hiện bôi trơn thường xuyên hơn với những máy phải hoạt động thường xuyên với tải trọng lớn.

Bơm mỡ thường xuyên cho mâm xoay tránh tình trạng mâm xoay chuyển động lệch tâm và va đập lớn.

Bước 3: Bôi trơn bánh răng:

Đối với bánh răng, điểm tiếp xúc với mặt phẳng là rất lớn, vì thế để giảm tối đa ảnh hưởng của ma sát, hoạt động bôi trơn cho bánh răng là rất cần thiết và cần sự tỉ mỉ tối đa.
Việc bôi trơn bánh răng sẽ giúp mâm quay toa vận hành trơn tru, hạn chế hao mòn, gãy răng ăn khớp.

Bước 4: Kiểm tra các bu lông trên mâm quay toa

Trong quá trình làm việc với tải trọng lớn cùng những chấn động rung do ma sát và va chạm thường xuyên có thể làm lỏng bu lông. Kiểm tra và siết chặt bu lông định kỳ sẽ giúp mâm duy trì hoạt động hiệu quả hơn.

Hướng dẫn các cách tháo mâm quay toa máy xúc

Bạn đã biết cách tháo mâm quay toa của máy xúc đúng quy trình chưa? Khi mâm quay toa có dấu hiệu hư hỏng, việc kiểm tra và tháo rời để sửa chữa hoặc thay thế là cần thiết. Dưới đây là hướng dẫn chi tiết để tháo mâm quay toa máy xúc:

• Đầu tiên, đặt máy ở vị trí phẳng và ổn định, tránh địa hình gập ghềnh. Đảm bảo máy được cân bằng với gầu đặt xuống đất để tránh bị trượt.
• Tiếp theo, tháo các ốc ở bên ngoài mâm quay toa và nâng đối trọng cùng phần thân máy lên.
• Sau đó, tháo các ốc ở vành ngoài và nâng đối trọng cùng toa quay lên.
• Cuối cùng, tháo các ốc ở vành trong và gỡ mâm quay toa cũ ra.

Lưu ý khi tháo mâm quay toa máy xúc

Khi tháo mâm quay toa máy xúc, bạn cần lưu ý các điểm quan trọng sau để đảm bảo quy trình thực hiện đúng cách và an toàn:

• Đảm bảo máy được đặt ở vị trí ổn định: Trước khi bắt đầu tháo dỡ, hãy chắc chắn rằng máy xúc được đỗ trên mặt phẳng và ổn định. Đảm bảo máy không bị nghiêng hoặc rung lắc để tránh tai nạn hoặc hỏng hóc trong quá trình tháo lắp.
• Kiểm tra và cắt nguồn điện: Nếu máy xúc có hệ thống điện hoặc thủy lực liên quan đến mâm quay toa, hãy cắt nguồn điện hoặc khóa van thủy lực để đảm bảo an toàn.
• Chuẩn bị dụng cụ cần thiết: Sử dụng các công cụ chuyên dụng và phù hợp như cờ lê, tuốc nơ vít, và kích nâng. Đảm bảo các công cụ đều trong tình trạng tốt để tránh làm hỏng các bộ phận khi tháo dỡ.
• Tháo các ốc và bu-lông theo trình tự: Tháo các ốc và bu-lông theo trình tự từ ngoài vào trong hoặc theo hướng dẫn của nhà sản xuất. Điều này giúp tránh việc làm hỏng mâm quay toa hoặc các bộ phận liên quan.
• Lưu trữ các bộ phận và ốc vít: Khi tháo rời các ốc vít và bu-lông, hãy giữ chúng ở nơi an toàn và dễ tìm. Đánh dấu hoặc phân loại các bộ phận để thuận tiện cho việc lắp đặt lại sau này.
• Đảm bảo an toàn trong quá trình tháo lắp: Sử dụng các thiết bị bảo hộ cá nhân như găng tay và kính bảo hộ. Hãy cẩn thận khi làm việc với các bộ phận nặng và có thể gây thương tích.

Việc nắm vững cách tháo mâm quay toa máy xúc là một kỹ năng cần thiết đối với bất kỳ người thợ nào làm việc trong lĩnh vực cơ khí hoặc vận hành máy móc. Bằng cách tuân thủ đúng quy trình và các lưu ý quan trọng, bạn không chỉ bảo vệ được thiết bị mà còn đảm bảo an toàn cho bản thân và những người xung quanh. Hãy luôn kiểm tra kỹ lưỡng và thực hiện bảo dưỡng định kỳ để máy xúc của bạn hoạt động tốt nhất.
