Cấu tạo của dòng xe nâng gắp container SANY – ReachStacker

Cấu tạo của dòng xe nâng gắp container SANY – ReachStacker

Xe nâng gắp container là thiết bị nâng hạ chuyên dụng dùng để bốc dỡ, di chuyển và xếp chồng container trong các cảng biển, bãi container, ga logistics hoặc kho trung chuyển.

Định nghĩa

Xe nâng gắp container (Container Handler) là loại xe công nghiệp hạng nặng được trang bị càng kẹp hoặc bộ gắp container (spreader), cho phép nâng và vận chuyển container tiêu chuẩn 20 feet hoặc 40 feet với tải trọng lớn.

Đặc điểm chính

• Khả năng nâng tải lớn: thường từ 10 – 45 tấn hoặc hơn.

• Trang bị spreader để khóa và giữ container an toàn.

• Khả năng xếp chồng container nhiều tầng trong bãi.

• Thiết kế khung gầm và hệ thống thủy lực mạnh mẽ để hoạt động liên tục trong môi trường logistics.

Các loại xe nâng gắp container phổ biến

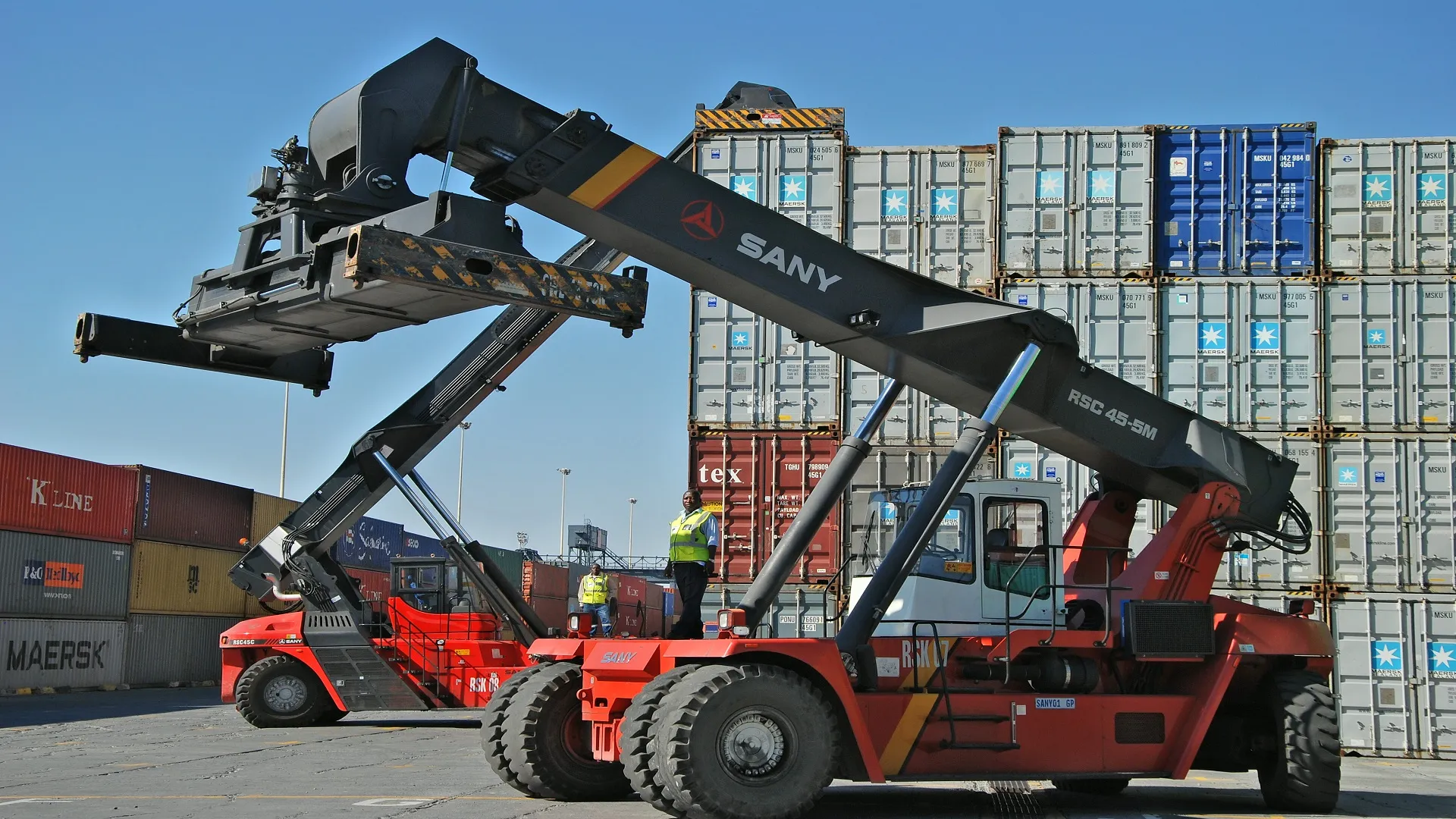

1. Reach Stacker

   • Xe nâng container có cần vươn xa

   • Có thể xếp container 5–6 tầng

   • Linh hoạt trong bãi container

2. Empty Container Handler

   • Dùng để nâng container rỗng

   • Có thể xếp 7–8 tầng

3. Straddle Carrier

   • Xe nâng container dạng khung cổng

   • Thường dùng trong cảng biển lớn

Ứng dụng

• Cảng biển

• ICD (cảng cạn)

• Bãi container logistics

• Kho vận và trung tâm phân phối

📌 Tóm lại:
Xe nâng gắp container là thiết bị nâng hạ chuyên dụng giúp bốc dỡ và xếp chồng container nhanh chóng, an toàn và hiệu quả trong ngành logistics và cảng biển.

Sau đây bạn hãy cùng chúng tôi tìm hiểu Cấu tạo của dòng xe nâng gắp container SANY – ReachStacker một cách chi tiết nhé

Xe nâng công ten nơ (container reach stacker) là thiết bị chuyên dụng nặng, bao gồm các bộ phận chính: khung gầm (chassis) vững chắc, đối trọng lớn, động cơ/hệ thống thủy lực mạnh mẽ, cabin điều khiển trên cao, cần nâng (boom), và bộ khung chụp (spreader) để kẹp container.

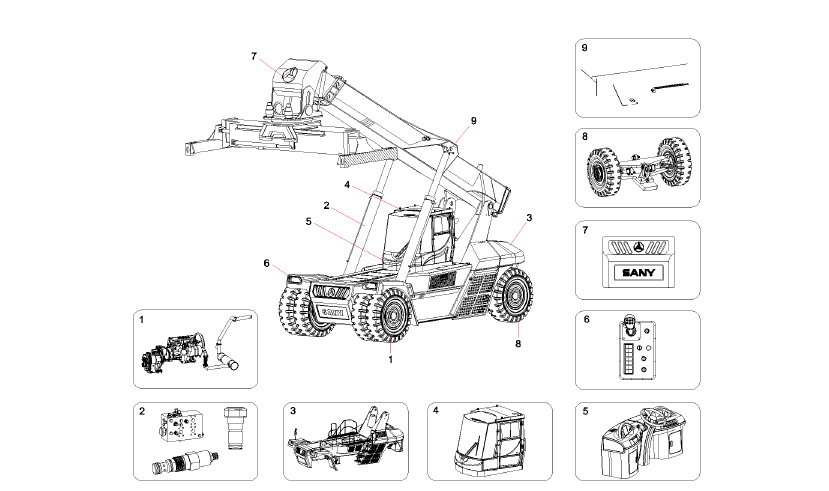

Các bộ phận chính trong sơ đồ cấu tạo xe nâng container:Cấu tạo cơ bản của một chiếc xe nâng gắp container ( Reach Stacker ) bao gồm : Bộ cần nâng ( Telescopic Boom) – Cabin – Thân xe ( Chasis) – Động cơ ( Engine ) – Hộp số ( Transmission ) – Bộ phận quay ( Rotator) – Bánh xe ( Tires) – Các hệ thống thủy lực – Các Bộ công tác kèm theo ( Attachment) – v.v.v….

• Khung gầm (Chassis) & Đối trọng (Counterweight): Nền tảng vững chắc, chịu tải lớn và cân bằng xe.
• Cần nâng (Boom/Mast): Tay nâng dài, có thể mở rộng để tiếp cận container ở xa hoặc cao.
• Bộ khung chụp (Spreader): Bộ phận gắn ở đầu cần, dùng để chụp và khóa góc container.
• Cabin điều khiển: Nơi lái xe thao tác, thường có thể di chuyển dọc để tăng tầm nhìn.
• Hệ thống thủy lực & Động cơ: Cung cấp năng lượng cho việc nâng, hạ và di chuyển.
• Bánh xe & Lốp (Tires/Wheels): Lốp đặc hoặc hơi cỡ lớn, chịu tải cao.

Các thành phần này kết hợp với nhau tạo ra khả năng nâng, hạ và di chuyển các container nặng trong các cảng, kho bãi một cách linh hoạt.

Hệ thống năng lượng ( Bộ phận chính là động cơ )

Nguồn năng lượng chính của bộ tiếp cận là Động cơ đốt trong (ICE). ICE này cung cấp năng lượng cần thiết để di chuyển, kẹp và nâng thùng container. Các dòng động cơ được lắp đặt trên xe nâng container chủ yếu :

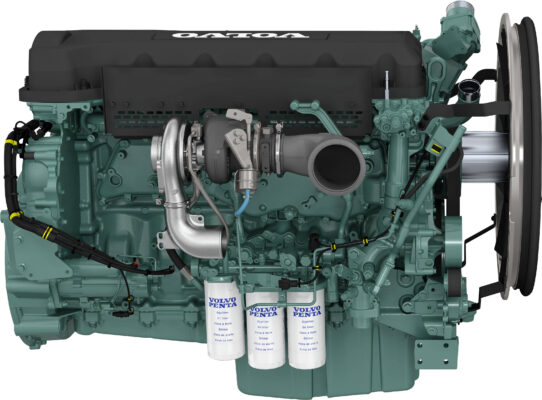

• Động cơ Volvo của Thụy điển

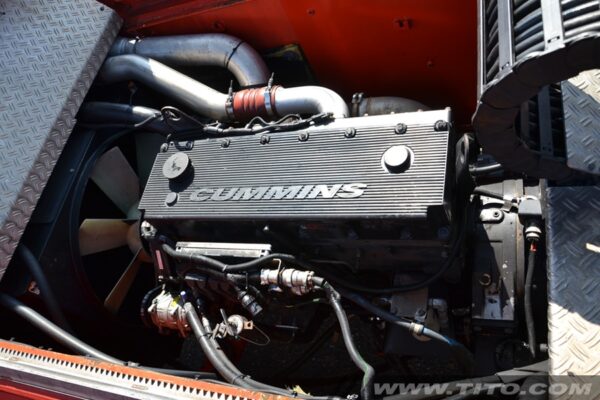

• Động cơ Cummins của Mỹ

Hiện nay SANY Group đã phát triển hệ thống động cơ điện sử dụng trong các máy gắp container SANY thuần điện với rất nhiều ưu điểm vượt trội, bạn có thể tham khảo bài viết sau đây

Giới thiệu xe nâng reach stacker điện SANY

Hướng Dẫn Toàn Diện 2025 Về Reach Stacker (xe nâng công): Lựa Chọn & Ứng Dụng

Cách bảo quản xe nâng SANY Reach Stacker

SANY ra mắt 2 loại xe nâng container thuần điện 50 tấn và 65 tấn đầu tiên thế giới

SANYGlobal hoàn thành bàn giao các thiết bị cảng: xe nâng container rỗng và xe nâng container - đồng hành khai thác cùng bến container số 3, 4 Cảng Hải Phòng

Hệ thống thủy lực

Hai máy bơm dịch chuyển biến thiên được sử dụng để sản xuất năng lượng thủy lực được trang bị hệ thống cảm biến tải (LS) và nó được cung cấp bởi động cơ đốt trong. Máy bơm ( Pump) sẽ tạo áp lực cho chất lỏng trong bình chứa và được cung cấp cho các xi lanh nâng và ống lồng với sự trợ giúp của các van điều khiển theo tỷ lệ. Các van điều khiển sẽ điều chỉnh tốc độ dòng chảy, áp suất và hướng của dòng dầu.

Mạch thủy lực trong cần sử dụng ống rộng hơn để giảm áp suất giảm, tạo ra tốc độ dòng chảy thấp hơn, giảm thiểu ma sát và kiểm soát sự phát triển nhiệt.

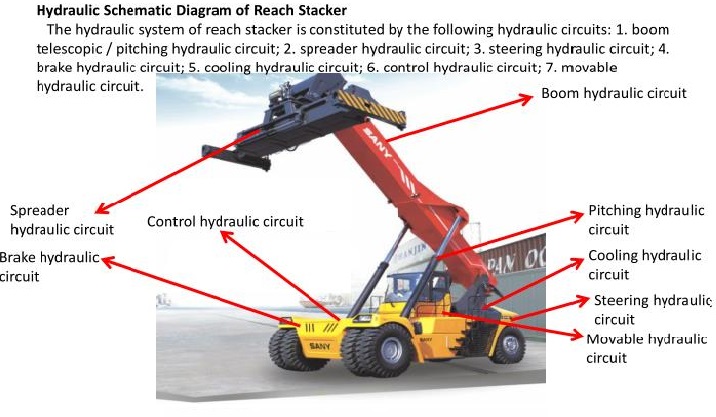

Bao gồm các mạch thủy lực như sau :

• Mạch thủy lực của boom
• Mạch thủy lực hệ thống kẹp
• Mạch thủy lực lái;
• Mạch thủy lực phanh;
• Mạch thủy lực hệ thống làm mát
• Mạch thủy lực hệ thống điều khiển;
• Mạch thủy lực hệ thống di chuyển

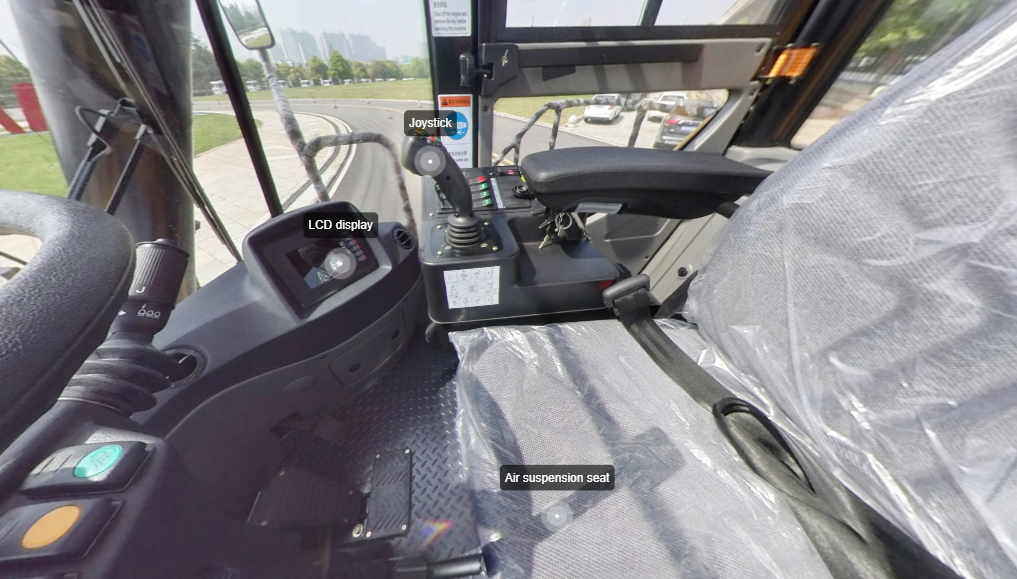

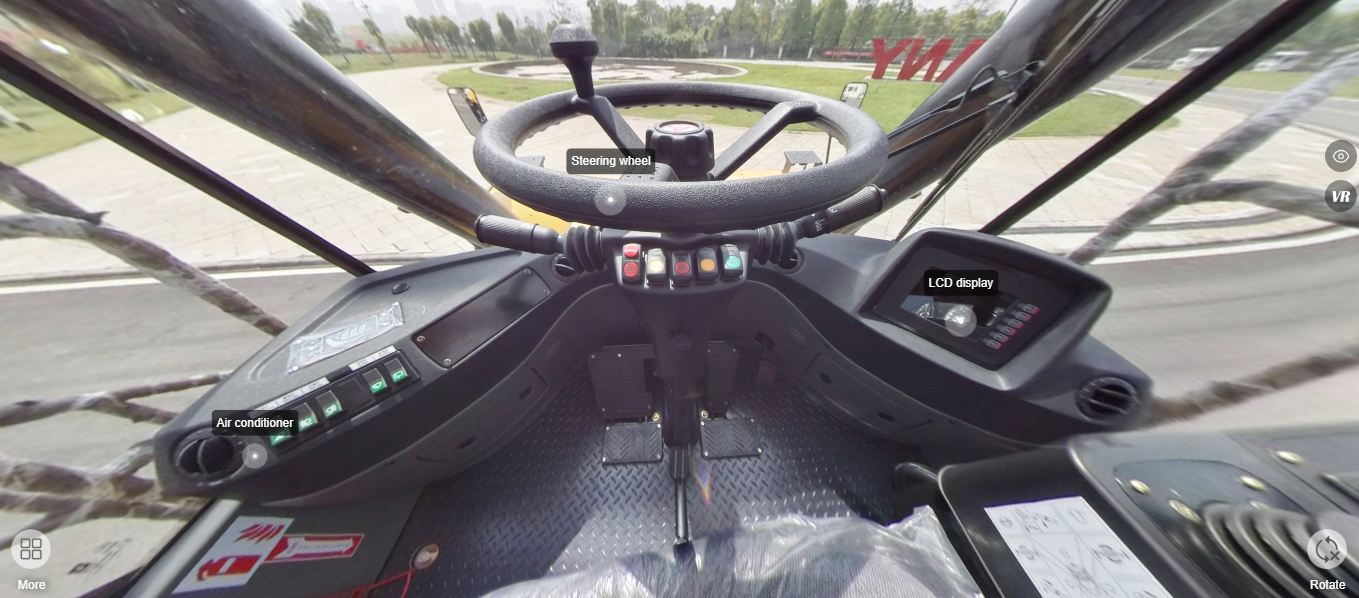

Cabin ( Buồng lái )

Các bộ phận chính của cabin, người lái cần lưu tâm để vận hành xe nâng

• Thiết bị điều khiển cabin

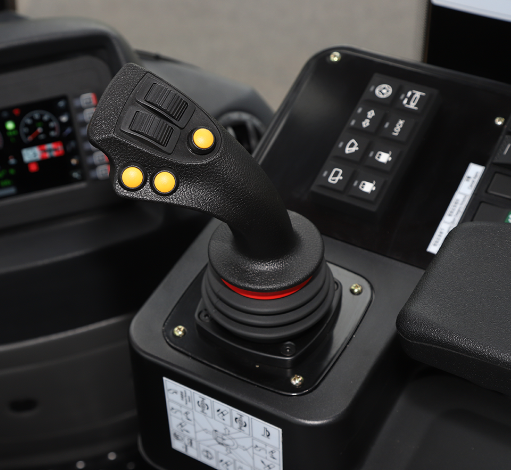

• Tay điều khiển

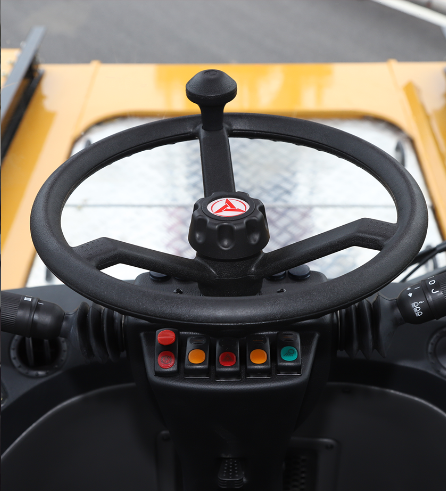

• Vô lăng
• Tay điều khiển chính
• Hộp số chuyển động

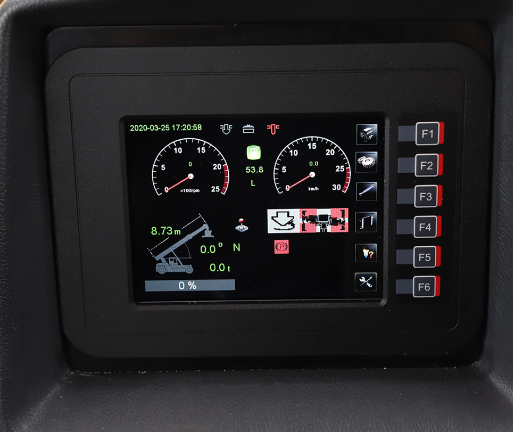

Đồng hồ hiển thị các thông số cơ bản như :

• Số giờ hoạt động
• Mức dầu còn chứa trong bình
• Mức điện áp trong ắc quy
• Mức dầu trong động cơ
• Nhiệt độ của động cơ
• Phát hiện các lỗi

Trục lái

Trục truyền động được gia cố hạng nặng của KESSLER của Đức, giảm tốc hai giai đoạn và với một phanh dẫn động ướt nhiều đĩa, hệ thống lọc dầu phanh và dầu phanh độc lập hệ thống làm mát được điều chỉnh để phù hợp với các điều kiện hoạt động với tải trọng lớn lên tới 45 tấn

Hệ thống bôi trơn

Bao gồm các vú mỡ, ống dầu bôi trơn các khớp của xe nâng

Hệ thống nâng hạ và kẹp ( Telescopic Boom)

Bao gồm :

• Cần nâng
• Hệ thống trục quay

Cần nâng của xe reach stacker

Cần nâng ( Boom) là bộ phận thiết yếu nhất của xe nâng reachstacker có tác dụng nâng container và giúp xe với tới được độ cao cần thiết. Bộ phận ” telescopic boom ” của Reach Stacker với sẽ cung cấp tầm với theo chiều ngang có thể mở rộng giúp việc nâng hạ container được dễ dàng. Được làm bằng thép chịu lực cường độ cao và làm từ khuôn mẫu có sẵn . Sử dụng thủy lực để vận hành cần thiết để nâng và giữ tải.

Hệ thống trục quay

Các bộ quay được sử dụng bởi xe nâng gắp container tiếp cận để cung cấp chuyển động quay cho các thùng chứa cũng được vận hành bằng thủy lực. Rotator có một chạc trên và một chạc dưới được kết nối với nhau bằng một ổ trục mạnh mẽ và bộ phận này được gắn vào cần bên trong. Hai động cơ thủy lực sẽ truyền động bánh răng và điều này sẽ tạo ra chuyển động quay cần thiết của container. Bộ quay cũng sẽ bao gồm bộ giảm chấn thủy lực để ngăn chặn sự lắc lư của các container.
