Cần cẩu tháp giúp chúng ta xây dựng những tòa nhà chọc trời cao chót vót, nhưng ít ai biết cách chế tạo cần cẩu. Hướng dẫn này sẽ đưa bạn đi sâu tìm hiểu quy trình này.

Trong ngành xây dựng hiện đại, cần cẩu tháp giống như những người khổng lồ bằng thép, sử dụng sức mạnh to lớn và khả năng vận hành chính xác để nâng vật liệu xây dựng nặng lên độ cao lớn, đóng vai trò then chốt trong việc xây dựng các tòa nhà chọc trời. Vậy, cần cẩu tháp được chế tạo như thế nào? Nguyên lý hoạt động và các thành phần chính của chúng là gì? Và làm thế nào để đảm bảo an toàn vận hành? Hướng dẫn này sẽ giải đáp những câu hỏi này thông qua một phân tích toàn diện.

Cần cẩu hoạt động như thế nào?

Hoạt động cốt lõi của cần cẩu dựa trên các nguyên lý cơ học. Chúng chủ yếu dựa vào nguồn điện để cung cấp năng lượng, với nhiều cơ cấu khác nhau hoạt động cùng nhau để nâng, di chuyển và đặt các vật nặng. Quy trình làm việc cơ bản như sau:

• Hệ thống điện (ví dụ: động cơ, động cơ đốt trong) dẫn động cơ cấu nâng, sử dụng dây cáp hoặc xích để nâng hoặc hạ móc, cho phép di chuyển vật liệu theo phương thẳng đứng.
• Cơ cấu di chuyển di chuyển cần cẩu hoặc các bộ phận của cần cẩu trên đường ray, đường bộ hoặc các bề mặt khác, mở rộng phạm vi hoạt động của nó.
• Cơ cấu nâng cần điều chỉnh chiều dài và góc của cần, thay đổi vị trí nằm ngang của tải.
• Cơ cấu quay cho phép cần xoay quanh một điểm xoay, mang lại sự linh hoạt hơn trong việc điều chỉnh hướng làm việc.

Các cơ cấu này hoạt động đồng bộ, cho phép cần cẩu tháp thực hiện chính xác các nhiệm vụ nâng khác nhau.

Nguyên lý hoạt động của cần trục có thể được tóm tắt như sau: truyền năng lượng bằng động cơ → hỗ trợ kết cấu để cân bằng lực → các cơ cấu liên kết cho phép nâng hạ chính xác. Mặc dù có sự khác biệt về cấu trúc giữa các loại cần trục khác nhau (như cần trục cầu, cần trục tháp và cần trục xe tải), nguyên lý cốt lõi của chúng vẫn giống nhau - đạt được khả năng chuyển tải không gian các vật nặng thông qua "truyền lực và kiểm soát".

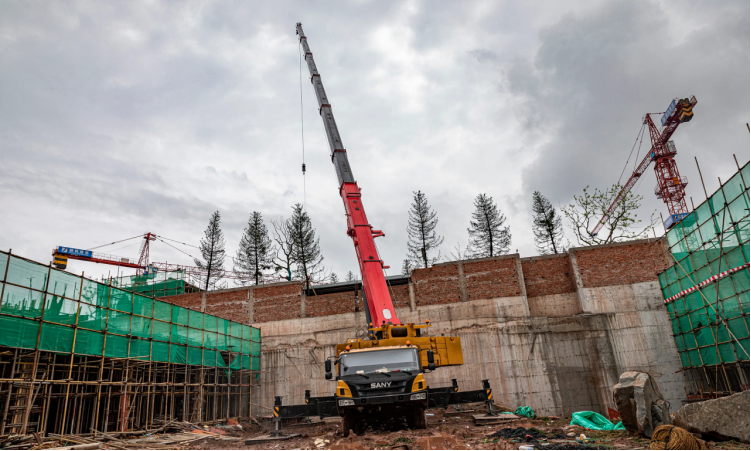

Một số cần trục có thiết kế tinh vi hơn về mặt cơ chế, chẳng hạn như dòng Cần trục địa hình SANY: khung gầm nhỏ gọn, được trang bị hệ thống lái bốn bánh và hệ thống treo được tối ưu hóa, có thể thích ứng với nhiều công trường khác nhau; trong khi cấu hình cần trục thay đổi và kết hợp đối trọng linh hoạt giúp nâng cao hơn nữa khả năng xử lý các tình huống vận hành phức tạp.

Cần cẩu được chế tạo tại công trường xây dựng như thế nào?

Vậy, cần cẩu xây dựng được chế tạo như thế nào? Đây là một hệ thống phức tạp, thường đòi hỏi một phương pháp tiếp cận theo từng giai đoạn:

• Giai đoạn Thiết kế: Bản vẽ thiết kế cần cẩu được thiết kế dựa trên các yêu cầu vận hành, thông số kỹ thuật chịu tải và điều kiện công trường của công trình. Kích thước, vật liệu và thông số hiệu suất của từng bộ phận được xác định.
• Giai đoạn Sản xuất: Các bộ phận quan trọng như cần trục, tháp, khung gầm và hệ thống điện được sản xuất theo thông số kỹ thuật thiết kế. Quy trình sản xuất đòi hỏi thiết bị có độ chính xác cao và kiểm soát chất lượng nghiêm ngặt để đảm bảo độ bền và an toàn.
• Vận chuyển và Lắp ráp Tại chỗ: Các bộ phận đã sản xuất được vận chuyển đến công trường. Sử dụng cần trục nhỏ hơn hoặc các bộ phận cần trục được lắp đặt sẵn, các bộ phận khác nhau được lắp ráp dần dần, bao gồm kết cấu tháp, lắp đặt cần trục và kết nối hệ thống điện.
• Vận hành và Kiểm tra: Cơ cấu, thiết bị an toàn và chức năng vận hành của cần cẩu được kiểm tra để đảm bảo nó có thể hoạt động an toàn và hiệu quả.

Cần trục tại các công trường xây dựng (lấy ví dụ về các loại cần trục tháp phổ biến nhất, sau đây gọi tắt là "cần trục tháp") không được "chế tạo từ đầu" tại công trường. Thay vào đó, việc sản xuất các bộ phận cốt lõi của cần trục trước tiên được hoàn thiện tại nhà máy, sau đó được vận chuyển đến công trường để lắp ráp và lắp đặt tại chỗ. Quá trình lắp đặt phải tuân thủ nghiêm ngặt các quy định an toàn và tiêu chuẩn kỹ thuật, với các bước chính như sau:

1. Chuẩn bị sơ bộ: Khảo sát công trường và Thi công móng

Sự ổn định của cần trục tháp phụ thuộc vào nền móng vững chắc, và cần hoàn thành các bước sau trước khi lắp đặt:

• Quy hoạch mặt bằng: Xác định vị trí lắp đặt cần trục tháp (phải tránh chướng ngại vật, đảm bảo bán kính làm việc bao phủ toàn bộ khu vực thi công và tránh xa các nguồn nguy hiểm như đường dây cao thế).
• Thiết kế và thi công móng: Dựa trên trọng lượng bản thân và sức nâng tối đa của mẫu cần trục tháp, đổ móng bê tông cốt thép (thường là bệ chịu lực hình vuông hoặc hình tròn). Độ sâu và cốt thép phải đáp ứng các yêu cầu chịu lực. Bu lông cường độ cao được nhúng sẵn vào móng để cố định đế (hoặc gầm) của cần trục tháp.
• Vận chuyển thiết bị: Các bộ phận cốt lõi của cần trục tháp (như các bộ phận tiêu chuẩn của tháp, cần trục, cần trục đối trọng, cơ cấu xoay, cabin, đối trọng, v.v.) được vận chuyển đến công trường bằng xe tải lớn. Lộ trình vận chuyển và vị trí nâng phải được lên kế hoạch trước.

2. Nghiệm thu móng và lắp đặt đế

• Sau khi móng bê tông đã đạt cường độ yêu cầu, trước tiên cần kiểm tra độ phẳng của móng, vị trí các bộ phận được chôn sẵn và khả năng chịu tải (phải tuân thủ bản vẽ thiết kế).
• Cố định đế (hoặc gầm) của cần trục tháp vào móng bằng bu lông chôn sẵn, đảm bảo đế cân bằng (sai số phải được kiểm soát trong phạm vi quy định để tránh tháp bị nghiêng).

3. Lắp ráp thân tháp: Nâng dần "Khung"

Thân tháp là cấu trúc đỡ thẳng đứng của cần trục tháp, bao gồm nhiều "bộ phận tiêu chuẩn" (mỗi bộ phận dài 1,5-3 mét, được hàn từ thép). Trong quá trình lắp đặt:

• Sử dụng cần cẩu xe tải (hoặc chính cần cẩu tháp đã lắp đặt) để nâng phần tiêu chuẩn đầu tiên và cố định nó vào đế bằng bu lông.
• Nâng các phần tiêu chuẩn tiếp theo theo trình tự, với mỗi phần được kết nối bằng bu lông cường độ cao, cho đến khi đạt đến độ cao ban đầu cần thiết (có thể nâng thêm sau đó bằng "cơ cấu nâng" tùy theo nhu cầu thi công).

4. Lắp đặt Cơ cấu Xoay và Kết cấu Phía trên

• Ổ trục xoay: Lắp đặt cơ cấu xoay (bao gồm ổ trục và các thiết bị dẫn động) lên đỉnh tháp, cho phép phần trên của cần trục tháp (cần trục, cần trục đối trọng, v.v.) xoay 360°.
• Cabin và hệ thống điện: Lắp đặt cabin ở một bên của cơ cấu xoay, kết nối bảng điều khiển và cáp (được kết nối với hộp phân phối mặt đất để cung cấp điện).
• Cần trục đối trọng: Nâng cần trục đối trọng (kết cấu đuôi), cố định nó vào cơ cấu xoay và lắp đặt các khối đối trọng (thường là khối bê tông hoặc gang) theo thiết kế để cân bằng tải trọng của cần trục.

5. Lắp đặt cần trục: Bộ phận chịu lực chính

Cần trục (tay nâng) là bộ phận làm việc cốt lõi của cần trục tháp, có chiều dài từ hàng chục đến hàng trăm mét. Trong quá trình lắp đặt:

• Đầu tiên, kết nối các đoạn cần trục (cần trục chính, cần trục phụ nếu có) xuống đất bằng chốt để tạo thành một cấu trúc tích hợp, đồng thời lắp đặt dây cáp điều chỉnh độ cao (để kiểm soát độ cao của cần trục).
• Sử dụng cần cẩu xe tải để nâng cần trục đã lắp ráp, kết nối cần trục với điểm bản lề phía trước của cơ cấu xoay, sau đó kết nối đầu cần trục với tời trên cần trục phụ bằng dây cáp, và điều chỉnh góc của cần trục theo phương ngang hoặc theo thiết kế.

6. Thiết bị An toàn và Vận hành thử

• Lắp đặt các thiết bị an toàn cốt lõi: Bao gồm bộ giới hạn tải (để ngăn ngừa quá tải), bộ giới hạn mô men (để ngăn ngừa lật), bộ giới hạn chiều cao (để kiểm soát chiều cao nâng), bộ giới hạn góc xoay (để hạn chế góc quay), v.v.
• Vận hành thử: Sau khi cấp nguồn, kiểm tra xem các cơ cấu nâng, hạ và xoay có hoạt động trơn tru không, cáp thép có được quấn đúng cách không, và các thiết bị an toàn có nhạy và đáng tin cậy không.
• Kiểm tra tải trọng: Xác minh khả năng chịu tải và độ ổn định của cần trục tháp thông qua các lần thử nghiệm không tải, tải trọng định mức và tải trọng gấp 1,25 lần tải trọng định mức.

7. Nghiệm thu và Chứng nhận

Sau khi hoàn tất lắp đặt, cần trục phải được kiểm tra bởi các tổ chức bên thứ ba đủ điều kiện và chỉ được phép đưa vào sử dụng tại công trường sau khi đạt yêu cầu kiểm tra. Trong tương lai, việc kiểm tra và bảo trì thường xuyên cũng là cần thiết để đảm bảo vận hành an toàn.

Việc "thi công" cần trục tại công trường về cơ bản là lắp ráp tại chỗ các cấu kiện đúc sẵn tại nhà máy. Cốt lõi nằm ở việc chuyển đổi "các bộ phận tháo rời" thành "thiết bị hoạt động" thông qua các kết nối cơ học chính xác, điều khiển điện và xác minh an toàn, dựa vào sự hợp tác của các nhóm chuyên nghiệp và thiết bị nâng hạng nặng trong suốt quá trình.

Các thành phần chính của cần cẩu

Hoạt động của cần cẩu phụ thuộc vào nhiều thành phần chính hỗ trợ chức năng của nó:

• Cần trục: Bộ phận chịu lực chính, được sử dụng để treo và di chuyển vật liệu. Cần trục thường được làm bằng thép cường độ cao và có thể kéo dài hoặc thu gọn khi cần thiết.
• Cơ cấu nâng: Bao gồm động cơ, hộp số, tời, cáp thép và móc, chịu trách nhiệm nâng vật liệu. Hiệu suất của nó ảnh hưởng trực tiếp đến khả năng nâng và hiệu suất của cần cẩu.
• Cơ cấu quay: Bao gồm ổ trục quay và hệ thống truyền động, cho phép cần trục và tải quay 360 độ, tăng cường tính linh hoạt trong vận hành.
• Cơ cấu di chuyển: Có thể lắp bánh xe, xích hoặc gắn trên ray, quyết định khả năng di chuyển và sự phù hợp của cần cẩu với các loại địa hình khác nhau.
• Hệ thống điều khiển: Vận hành các cơ cấu khác nhau, bao gồm cần gạt, nút bấm và thiết bị đo. Một số cần cẩu tiên tiến còn được trang bị hệ thống điều khiển thông minh giúp tăng cường độ chính xác và an toàn khi vận hành.

Các lưu ý về an toàn trong quá trình vận hành cần cẩu

Việc đảm bảo an toàn cho cả người vận hành cần cẩu và công nhân là rất quan trọng. Người vận hành phải được đào tạo và chứng nhận chuyên môn, đồng thời phải nắm rõ các tiêu chuẩn vận hành và hiệu suất của cần cẩu:

Kiểm tra thiết bị và môi trường trước khi vận hành

• Kiểm tra thiết bị: Tập trung kiểm tra xem các dụng cụ nâng (móc, xích, cáp thép, v.v.) có bị mòn, biến dạng hoặc hỏng hóc không; hệ thống phanh và các thiết bị giới hạn (bộ giới hạn tải, bộ giới hạn mô men, bộ giới hạn chiều cao, v.v.) có nhạy và hiệu quả không; tất cả các bu lông kết nối đã được siết chặt chưa; hệ thống thủy lực/khí nén có bị rò rỉ dầu/khí không; và lốp xe (đối với cần cẩu di động) hoặc xích (đối với cần cẩu lắp ray) có trong tình trạng tốt không.
• Kiểm tra môi trường: Xác nhận vị trí vận hành bằng phẳng và chắc chắn, không có nguy cơ sập đổ; dọn sạch các chướng ngại vật (như đường dây cao thế, tòa nhà, cáp, v.v.) trong phạm vi vận hành và duy trì khoảng cách an toàn với đường dây cao thế (theo các tiêu chuẩn liên quan dựa trên mức điện áp); kiểm tra điều kiện thời tiết. Nghiêm cấm vận hành trong điều kiện thời tiết khắc nghiệt như mưa lớn, gió mạnh (vượt quá tốc độ gió quy định) hoặc sương mù dày đặc.

Thông số kỹ thuật vận hành

• Tuân thủ nghiêm ngặt "mười nguyên tắc không nâng": không nâng khi quá tải; không nâng khi tín hiệu không rõ ràng; không nâng khi hàng hóa không được buộc chặt; không nâng khi kéo xiên; không nâng khi có người trên hàng hóa treo; không nâng khi hàng hóa bị chôn dưới đất; không nâng khi thiết bị an toàn bị hỏng; không nâng trong điều kiện ánh sáng yếu, tầm nhìn không rõ ràng; không nâng các vật thể góc cạnh mà không có biện pháp bảo vệ; không nâng khi thùng chứa kim loại lỏng bị đầy.
• Cần phải nâng thử trước khi nâng chính thức: Nâng hàng hóa lên cao 10-30 cm so với mặt đất, dừng lại để kiểm tra hiệu suất phanh và áp lực lên các dụng cụ nâng, và chỉ tiếp tục nếu không phát hiện bất thường.
• Các chuyển động như nâng, nghiêng và xoay phải nhẹ nhàng và chậm. Tránh dừng hoặc rẽ đột ngột để tránh hàng hóa bị lắc lư hoặc quá tải và lật do quán tính.
• Khi di chuyển hàng hóa treo, hãy giữ hàng hóa thấp hơn các chướng ngại vật trong khu vực vận hành (như giàn giáo, tòa nhà) và tuyệt đối không để hàng hóa vượt qua người. Không ai được phép đứng hoặc ở dưới hàng hóa treo.
• Nghiêm cấm sử dụng cần cẩu để kéo các vật chôn dưới lòng đất (như cọc hoặc thanh thép không rõ trọng lượng) để tránh hư hỏng thiết bị hoặc lật đổ do quá tải.

Xử lý tình huống khẩn cấp và đặc biệt

Nếu phát hiện thiết bị có tình trạng bất thường (như tiếng ồn bất thường, rò rỉ dầu hoặc hỏng phanh) trong quá trình vận hành, hãy dừng ngay lập tức, hạ tải, ngắt nguồn điện, báo cáo cho người phụ trách liên quan và tuyệt đối không vận hành thiết bị bị lỗi.
Trong trường hợp mất điện đột ngột hoặc trục trặc khiến tải treo lơ lửng giữa không trung, người vận hành phải giữ bình tĩnh, tuyệt đối không rời khỏi cabin khi chưa được phép, ngay lập tức phát tín hiệu cảnh báo, thiết lập khu vực cảnh báo và liên hệ với chuyên gia để xử lý.
Khi hai hoặc nhiều cần trục làm việc cùng nhau, phải phân công lao động rõ ràng, duy trì khoảng cách an toàn để tránh gây ảnh hưởng lẫn nhau và phân bổ tải trọng phải tuân thủ các yêu cầu thiết kế.

Quy trình sau vận hành

• Sau khi vận hành, đỗ cần trục ở khu vực bằng phẳng, chắc chắn và an toàn, thu cần trục và móc, ngắt nguồn điện và khóa cabin.
• Vệ sinh khu vực vận hành, kiểm tra tình trạng của tất cả các bộ phận thiết bị, lưu giữ hồ sơ vận hành (như lỗi và bất thường) và bàn giao cho nhân viên bảo trì để kiểm tra và bảo dưỡng sau đó.

Việc thực hiện nghiêm ngặt các biện pháp phòng ngừa trên có thể giảm thiểu rủi ro an toàn trong quá trình vận hành cần cẩu và đảm bảo an toàn cho người và thiết bị.

Kết luận

Là thiết bị thiết yếu trong ngành xây dựng, cần cẩu có các quy định nghiêm ngặt về nguyên lý hoạt động, quy trình thi công, các bộ phận chính và hoạt động an toàn. Việc hiểu rõ cách thức chế tạo cần cẩu không chỉ giúp chúng ta hiểu rõ vai trò của cần cẩu trong xây dựng mà còn đảm bảo sự vận hành an toàn và hiệu quả của những cỗ máy này.

Câu hỏi thường gặp

Các loại cần cẩu chính được sử dụng trong xây dựng là gì?

Các loại cần cẩu chính thường được sử dụng trong xây dựng bao gồm cần cẩu tháp, cần cẩu di động, cần cẩu bánh xích và cần cẩu bánh lốp.

• Cần cẩu tháp có chiều cao nâng cao và bán kính làm việc lớn, phù hợp cho việc xây dựng nhà cao tầng.
• Cần cẩu di động có khả năng cơ động tốt và có thể nhanh chóng di chuyển đến các công trường khác nhau, lý tưởng cho nhiều hoạt động di động khác nhau.
• Cần cẩu bánh xích có áp suất mặt đất thấp và khả năng off-road tuyệt vời, lý tưởng cho việc nâng hạ trên địa hình phức tạp.
• Cần cẩu bánh lốp kết hợp tính cơ động của cần cẩu di động và một số tính năng của cần cẩu tháp, mang lại khả năng sử dụng linh hoạt.

Cần cẩu xây dựng được lắp đặt như thế nào?

Việc lắp đặt cần cẩu xây dựng thường đòi hỏi phải chuẩn bị mặt bằng, san phẳng mặt đất và đặt nền móng vững chắc. Lấy cần cẩu tháp làm ví dụ:

• Trước khi lắp đặt, mặt bằng được san phẳng và đổ bê tông móng.
• Sau đó, cần cẩu di động được sử dụng để lắp ráp khung đế và các phần móng, tiếp theo là lắp đặt các phần cột buồm, được bắt bu lông cố định.
• Tiếp theo, thiết bị xoay được lắp đặt, và hệ thống điện và thủy lực được kết nối và kiểm tra.
• Sau đó, cần trục, cần trục đối trọng và đối trọng được lắp đặt. Nếu cần nâng cần cẩu, một đoạn leo được sử dụng để nâng phần trên bằng thủy lực và lắp thêm các phần cột buồm.
• Cuối cùng, một cuộc kiểm tra và vận hành kỹ lưỡng được tiến hành.

Cần cẩu có thể nâng những vật liệu nào?

Cần cẩu có khả năng nâng nhiều loại vật liệu khác nhau, bao gồm thép (như thép cây, ống thép và dầm), cấu kiện bê tông đúc sẵn (như tấm, tấm tường và cột), vật liệu xây dựng (như gạch, cát và xi măng), thiết bị lớn (như thang máy, nồi hơi và máy điều hòa không khí) và các vật nặng khác. Tuy nhiên, các loại và thông số kỹ thuật khác nhau của cần cẩu có sức nâng khác nhau, điều này hạn chế trọng lượng và kích thước của vật liệu mà chúng có thể nâng.
