Cải tiến máy xúc: Máy xúc lắp mỏ cào đất phong hóa - vị vua phá khó

Cải tiến máy xúc: Máy xúc lắp mỏ cày cào đất phong hóa - vị vua phá đất khó

Hiện nay việc san lấp mặt bằng thường hay phá các đồi, núi đất phong hóa. Đây là loại đất khô cứng, rất khó xúc và đào. Sử dụng nhiều máy xúc cỡ lớn từ máy 500 trở lên nhưng hiệu quả bốc xúc nhiều khi còn thấp. Để nâng cao năng suất và mang lại hiệu quả cao cho khách hàng, SANY là đơn vị đầu tiên nghiên cứu và lắp đặt loại máy xúc lắp mỏ cày cào đất phong hóa tại Trung quốc. Và hiện là đơn vị số 1 về dòng máy xúc cải tiến này tại thị trường

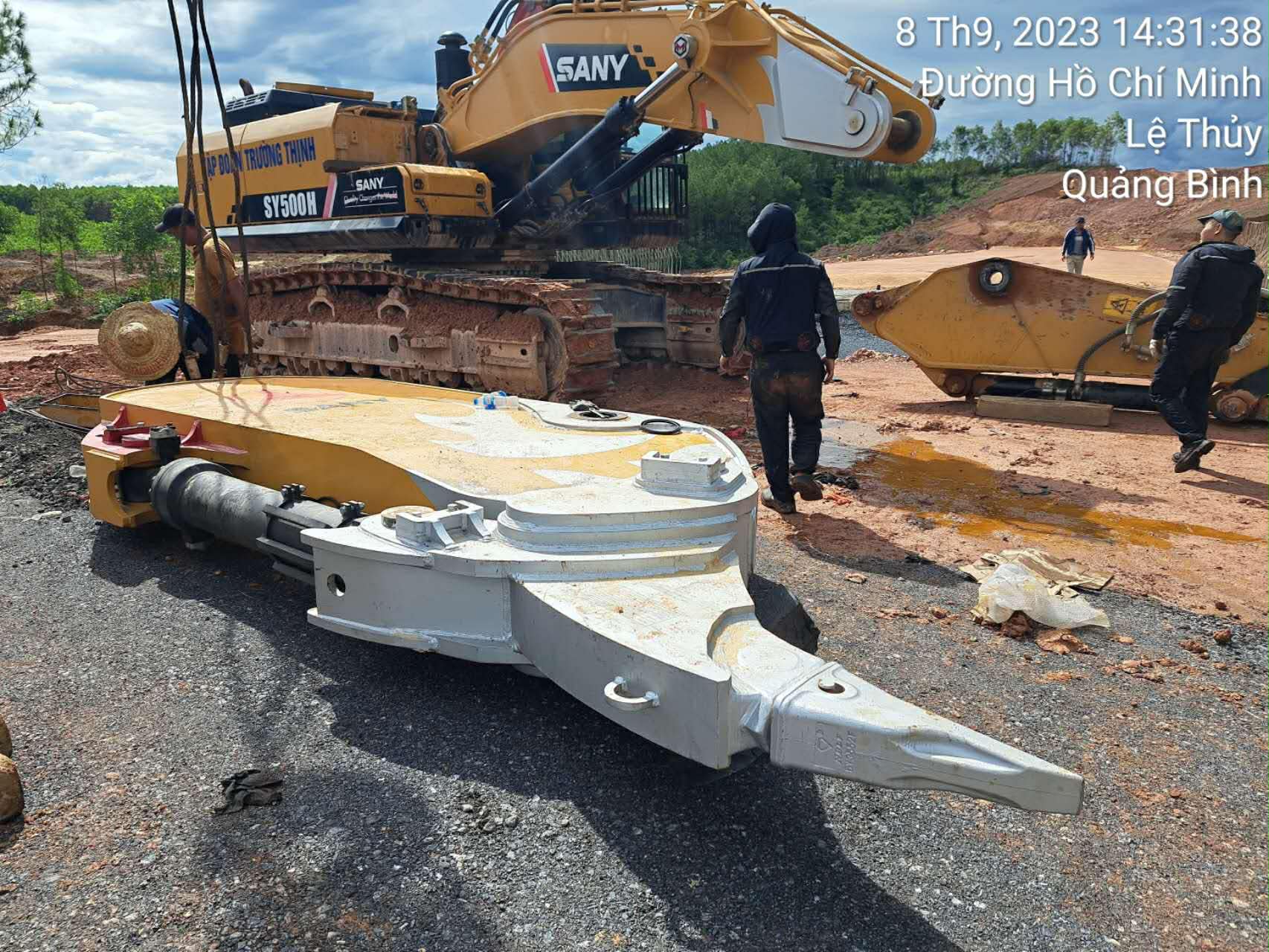

 BÚA CÀY (mỏ cày) LÀ GÌ?

• Búa cày là 1 loại phụ kiện của máy xúc, nó có nhiều tên gọi khác nhau như cánh tay đá, canh tay olecranon, cánh tay siêu tốc, v.v.
• Tay cần dày và nặng hơn các loại tay cần thông thường nên có lực tác động mạnh hơn. Dưới trọng lực lớn của tay cần, hiệu quả phá đá và xúc đào có thể tăng gấp đôi.
• So với búa phá đá và nổ mìn truyền thống, chi phí vận hành và bảo dưỡng thấp, hiệu quả và tính kinh tế cao hơn.

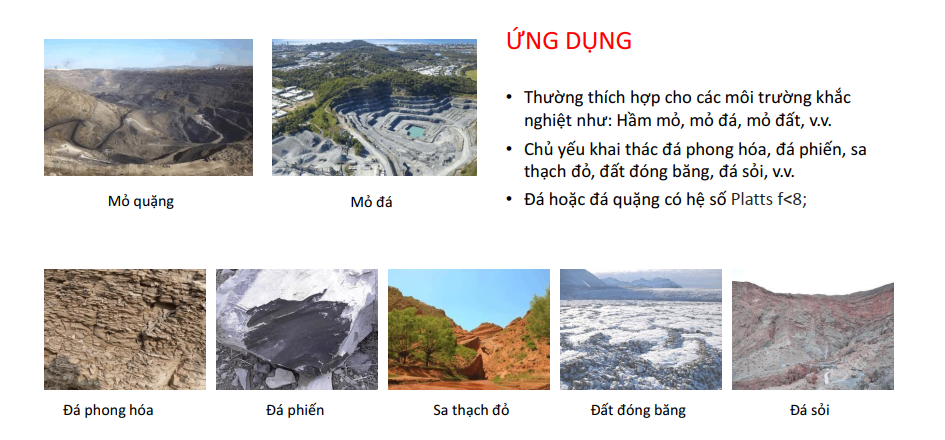

Ứng dụng:

Ưu điểm:

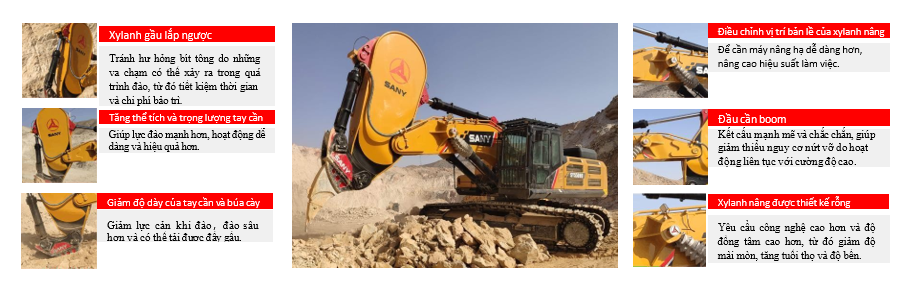

Không thay đổi tính năng của máy xúc. Một số điểm khác biệt tạo nên sức mạnh của mỏ cày

• Xylanh gầu lắp ngược

  Tránh hư hỏng pít tông do những va chạm có thể xảy ra trong quá trình đào, từ đó tiết kiệm thời gian và chi phí bảo trì

• Tăng thể tích và trọng lượng tay cần

  Giúp lực đào mạnh hơn, hoạt động dễ dàng và hiệu quả hơn

• Giảm độ dày của tay cần và búa cày

  Giảm lực cản khi đào, đào sâu hơn và có thể tải được đầy gầu

• Điều chỉnh vị trí bản lề của xylanh nâng

  Để cần máy nâng hạ dễ dàng hơn, nâng cao hiệu suất làm việc

• Đầu cần boom

  Kết cấu mạnh mẽ và chắc chắn, giúp giảm thiểu nguy cơ nứt vỡ do hoạt động liên tục với cường độ cao.

• Xylanh nâng được thiết kế rỗng

  Yêu cầu công nghệ cao hơn và độ đồng tâm cao hơn, từ đó giảm độ mài mòn, tăng tuổi thọ và độ bền.

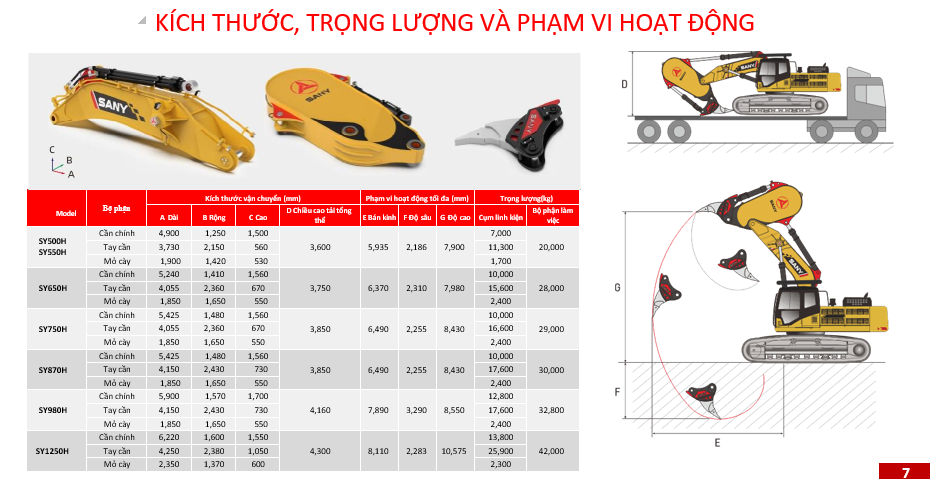

KÍCH THƯỚC, TRỌNG LƯỢNG VÀ PHẠM VI HOẠT ĐỘNG

Tham khảo một số dòng máy xúc SANY lắp mỏ cày (búa cày) đất phong hóa tại đây. Vui lòng nhấn link để tham khảo

HƯỚNG DẪN LẮP ĐẶT DÀNH CHO MÁY XÚC SANY LẮP MỎ CÀY

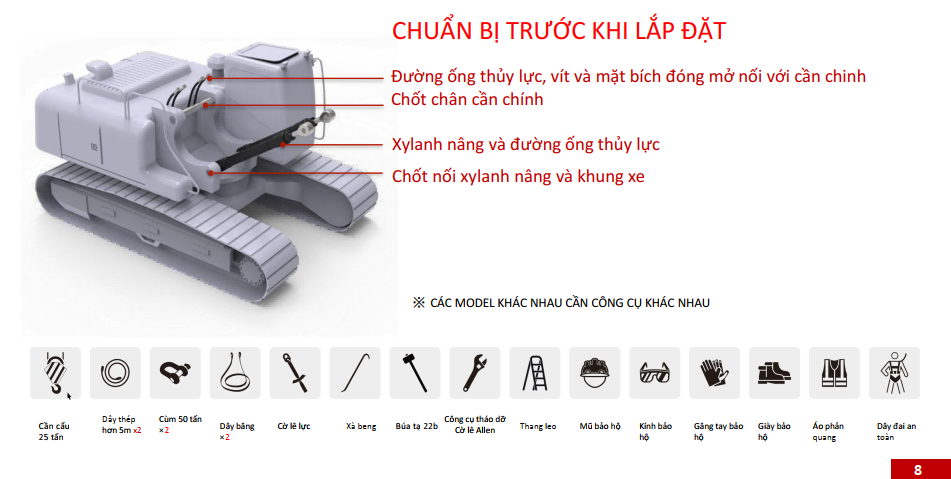

CHUẨN BỊ TRƯỚC KHI LẮP ĐẶT

• Đường ống thủy lực, vít và mặt bích đóng mở nối với cần chính
• Chốt chân cần chính
• Xylanh nâng và đường ống thủy lực
• Chốt nối xylanh nâng và khung xe

※ CÁC MODEL KHÁC NHAU CẦN CÔNG CỤ KHÁC NHAU

• Cần cẩu 25 tấn
• Dây thép hơn 5m x2
• Cùm 50 tấn ×2 Dây băng ×2
• Cờ lê lực, Xà beng, Búa tạ 22b
• Công cụ tháo dỡ
• Cờ lê Allen
• Thang leo
• Găng tay bảo hộ, Mũ bảo hộ, Kính bảo hộ, Giày bảo hộ
• Áo phản quang
• Dây đai an toàn

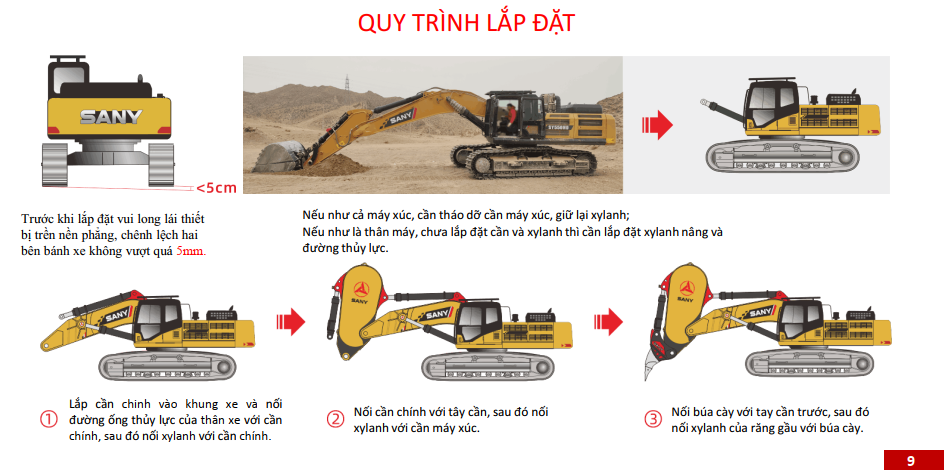

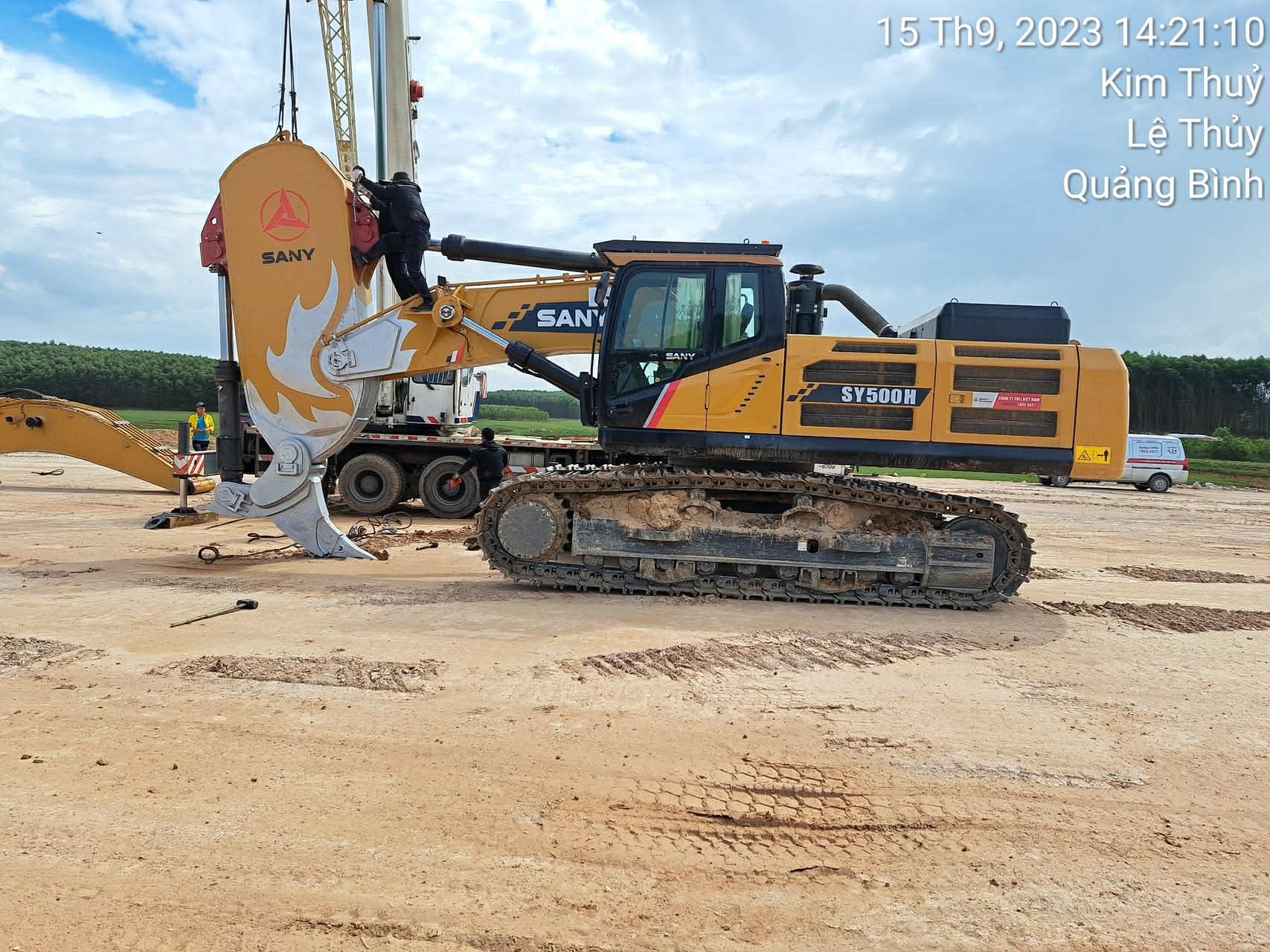

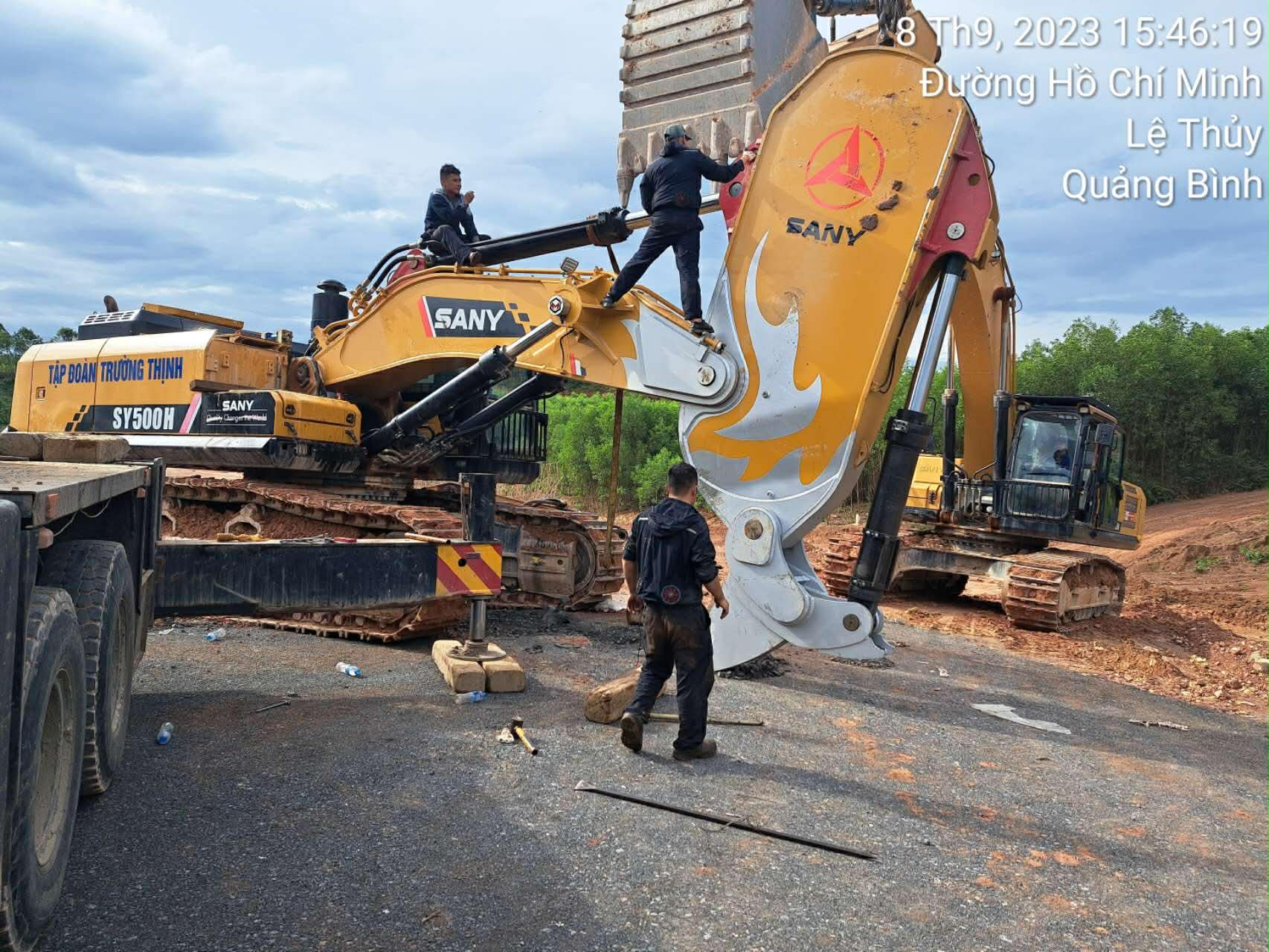

QUY TRÌNH LẮP ĐẶT

1. Trước khi lắp đặt vui lòng lái thiết bị trền nền phẳng, chênh lệch hai bên bánh xe không vượt quá 5mm.
2. Lắp cần chinh vào khung xe và nối đường ống thủy lực của thân xe với cần chính, sau đó nối xylanh với cần chính.
3. Nối cần chính với tây cần, sau đó nối xylanh với cần máy xúc.
4. Nối búa cày với tay cần trước, sau đó nối xylanh của răng gầu với búa cày.
5. Nếu như cả máy xúc, cần tháo dỡ cần máy xúc, giữ lại xylanh;
6. Nếu như là thân máy, chưa lắp đặt cần và xylanh thì cần lắp đặt xylanh nâng và đường thủy lực.

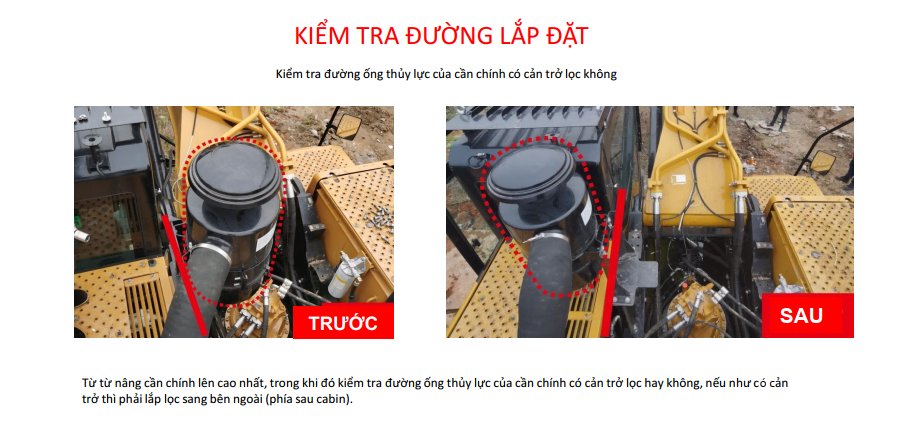

KIỂM TRA ĐƯỜNG LẮP ĐẶT

• Kiểm tra đường ống thủy lực của cần chính có cản trở lọc không: Từ từ nâng cần chính lên cao nhất, trong khi đó kiểm tra đường ống thủy lực của cần chính có cản trở lọc hay không, nếu như có cản trở thì phải lắp lọc sang bên ngoài (phía sau cabin).
• Kiểm tra cần chính có cản trở đường búa không: Từ từ nâng cần chính lên cao nhất, trong khi đó kiểm tra đường ống của cần chính có cản trở đường búa không, nếu như có cản trở thì tháo dỡ đường búa.

CHÚ Ý

Để đảm bảo an toàn thao tác, tránh hỏng hóc thiết bị và nâng cao hiệu quả sản xuất, các bạn chú ý theo dõi những hướng dẫn sau nhé

SAU KHI LẮP ĐẶT XONG

Cần thêm dầu thủy lực

Tất cả bộ phận cần thêm mỡ và xem có hết dầu không

TRƯỚC KHI SỬ DỤNG

Nâng cần lên mức cao nhất, trong quá trình thực hiện phải kiểm tra xem đường ống cần có cản trở lọc gió hay không, nếu có cản trở thì phải điều chỉnh và lắp lọc gió ra bên ngoài.

TRONG KHI SỬ DỤNG THIẾT BỊ

Khi chốt xuất hiện tiếng kêu bất thường thì cần thêm mỡ ngay, có thể hỗ trợ điều chỉnh tư thế của cần máy, đến khi không kêu nữa mới có thể tiếp tục sử dụng.

MỘT SỐ HƯỚNG DẪN SỬ DỤNG  DÀNH CHO MÁY XÚC SANY LẮP MỎ CÀY

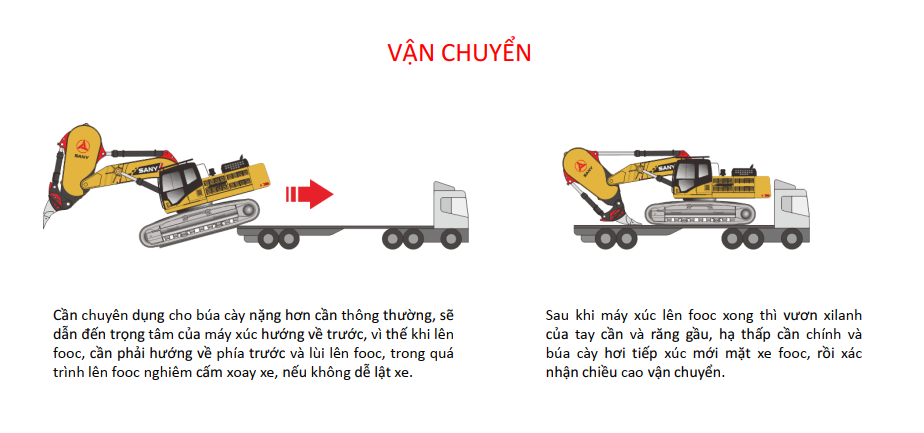

VẬN CHUYỂN

• Cần chuyên dụng cho búa cày nặng hơn cần thông thường, sẽ dẫn đến trọng tâm của máy xúc hướng về trước, vì thế khi lên fooc, cần phải hướng về phía trước và lùi lên fooc, trong quá trình lên fooc nghiêm cấm xoay xe, nếu không dễ lật xe
• Cần chuyên dụng cho búa cày nặng hơn cần thông thường, sẽ dẫn đến trọng tâm của máy xúc hướng về trước, vì thế khi lên fooc, cần phải hướng về phía trước và lùi lên fooc, trong quá trình lên fooc nghiêm cấm xoay xe, nếu không dễ lật xe

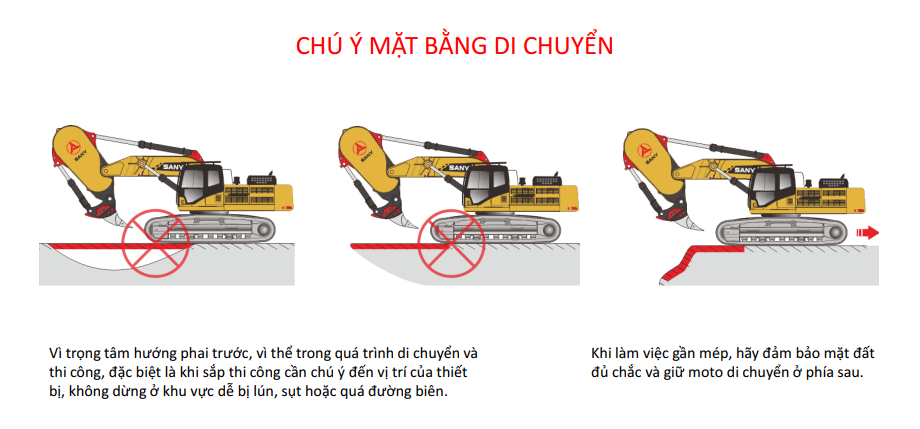

CHÚ Ý MẶT BẰNG DI CHUYỂN

• Vì trọng tâm hướng phía trước, vì thể trong quá trình di chuyển và thi công, đặc biệt là khi sắp thi công cần chú ý đến vị trí của thiết bị, không dừng ở khu vực dễ bị lún, sụt hoặc quá đường biên.

• Khi làm việc gần mép, hãy đảm bảo mặt đất đủ chắc và giữ moto di chuyển ở phía sau.

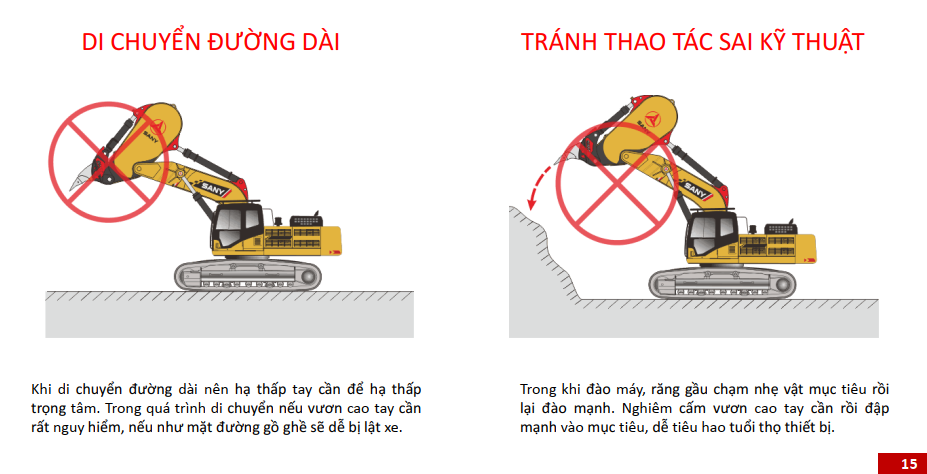

KHI DI CHUYỂN ĐƯỜNG DÀI

Khi di chuyển đường dài nên hạ thấp tay cần để hạ thấp trọng tâm. Trong quá trình di chuyển nếu vươn cao tay cần rất nguy hiểm, nếu như mặt đường gồ ghề sẽ dễ bị lật xe.

TRÁNH THAO TÁC SAI KỸ THUẬT

Trong khi đào máy, răng gầu chạm nhẹ vật mục tiêu rồi lại đào mạnh. Nghiêm cấm vươn cao tay cần rồi đập mạnh vào mục tiêu, dễ tiêu hao tuổi thọ thiết bị.

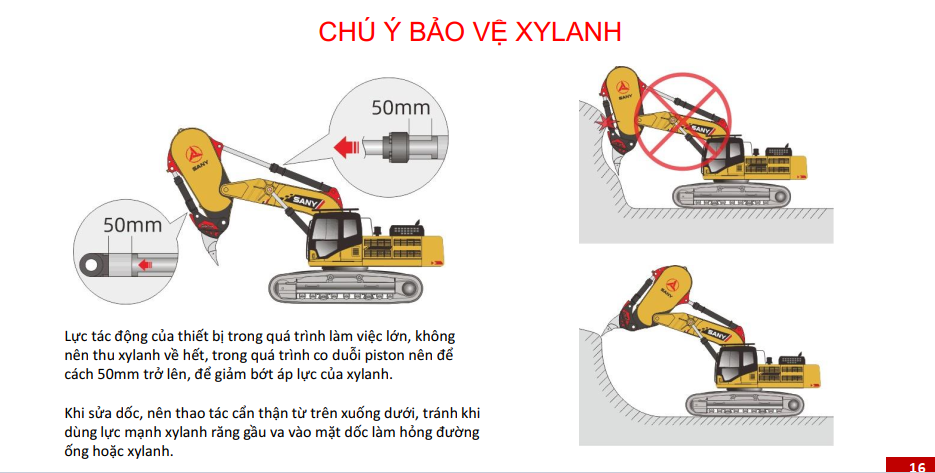

CHÚ Ý BẢO VỆ XYLANH

Lực tác động của thiết bị trong quá trình làm việc lớn, không nên thu xylanh về hết, trong quá trình co duỗi piston nên để cách 50mm trở lên, để giảm bớt áp lực của xylanh.

Khi sửa dốc, nên thao tác cẩn thận từ trên xuống dưới, tránh khi dùng lực mạnh xylanh răng gầu va vào mặt dốc làm hỏng đường ống hoặc xylanh.

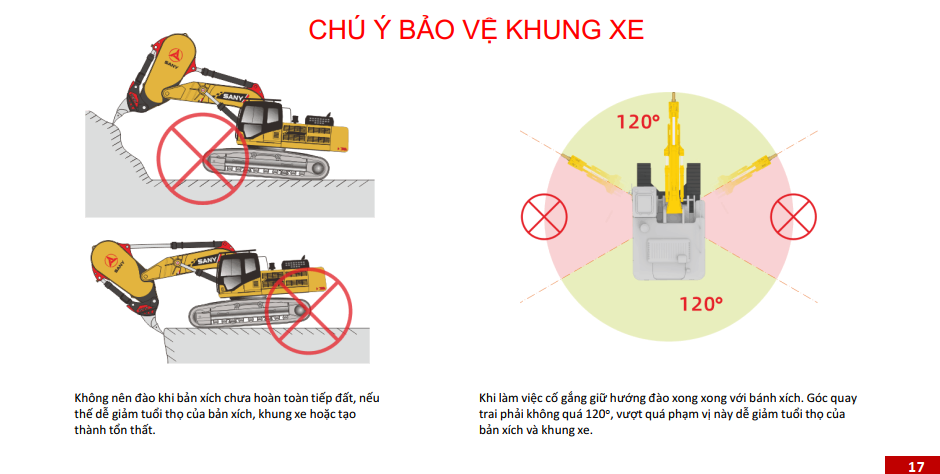

CHÚ Ý BẢO VỆ KHUNG XE

Không nên đào khi bản xích chưa hoàn toàn tiếp đất, nếu thế dễ giảm tuổi thọ của bản xích, khung xe hoặc tạo thành tổn thất.

Khi làm việc cố gắng giữ hướng đào song song với bánh xích. Góc quay trái phải không quá 120o, vượt quá phạm vị này dễ giảm tuổi thọ của bản xích và khung xe

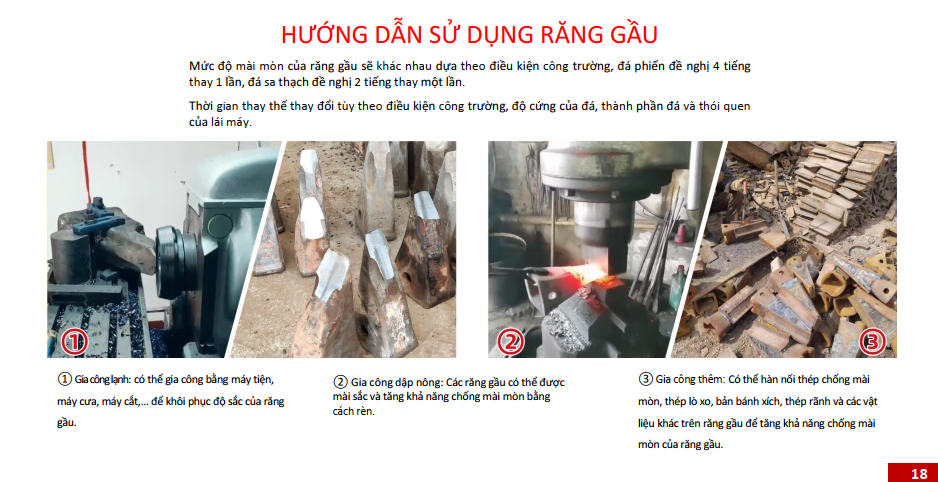

HƯỚNG DẪN SỬ DỤNG RĂNG GẦU

Mức độ mài mòn của răng gầu sẽ khác nhau dựa theo điều kiện công trường, đá phiến đề nghị 4 tiếng thay 1 lần, đá sa thạch đề nghị 2 tiếng thay một lần.

Thời gian thay thế thay đổi tùy theo điều kiện công trường, độ cứng của đá, thành phần đá và thói quen của lái máy

①Gia công lạnh: có thể gia công bằng máy tiện, máy cưa, máy cắt,… để khôi phục độ sắc của răng gầu.

② Gia công dập nông: Các răng gầu có thể được mài sắc và tăng khả năng chống mài mòn bằng cách rèn.

③Gia công thêm: Có thể hàn nối thép chống mài mòn, thép lò xo, bản bánh xích, thép rãnh và các vật liệu khác trên răng gầu để tăng khả năng chống mài mòn của răng gầu.

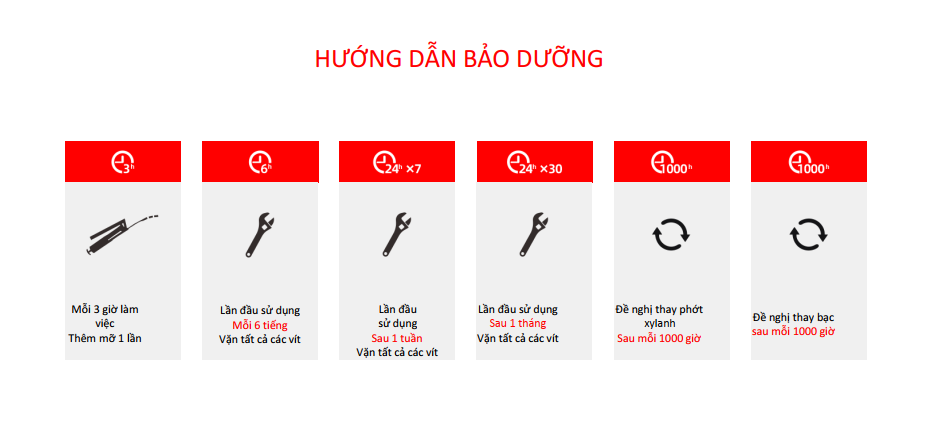

HƯỚNG DẪN BẢO DƯỠNG

Bơm mỡ: Mỗi 3 giờ làm việc /Thêm mỡ 1 lần

Xiết ốc:

• Lần đầu sử dụng Mỗi 6 tiếng Vặn tất cả các vít
• Lần đầu sử dụng Sau 1 tuần Vặn tất cả các vít
• Lần đầu sử dụng Sau 1 tháng Vặn tất cả các vít

Đề nghị thay phớt xylanh; Sau mỗi 1000 giờ

Đề nghị thay bạc: sau mỗi 1000 giờ

VẤN ĐỀ THƯỜNG GẶP

Do sự khác biệt về điều kiện công trường, thói quen và trình độ của lái máy, chu kỳ bảo dưỡng có thể tạo thành những rủi ro sau.

Để thiết bị hoạt động bình thường và giảm thiểu rủi ro, dưới đây có giải thích chi tiết về sự cố, nguyên nhân và phương pháp xử lý, vui lòng xử lý thích hợp để tránh gây ra tổn thất.

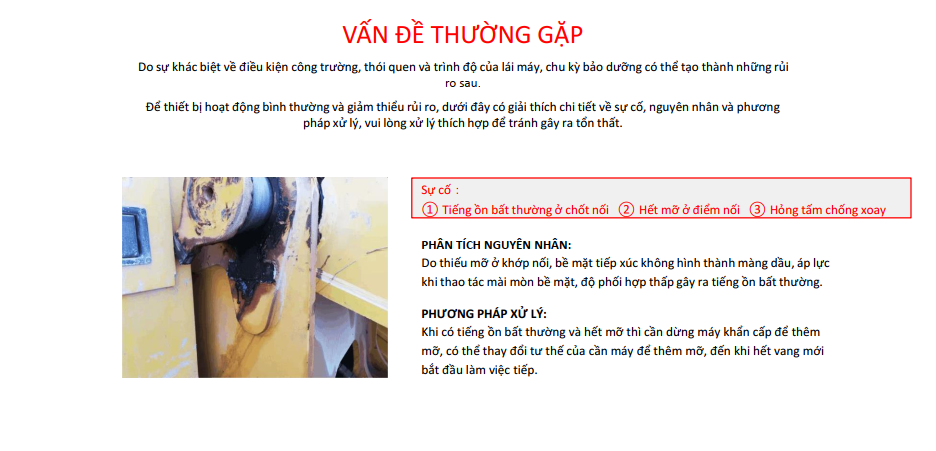

Sự cố：① Tiếng ồn bất thường ở chốt nối ② Hết mỡ ở điểm nối ③ Hỏng tấm chống xoay

PHÂN TÍCH NGUYÊN NHÂN:

Do thiếu mỡ ở khớp nối, bề mặt tiếp xúc không hình thành màng dầu, áp lực khi thao tác mài mòn bề mặt, độ phối hợp thấp gây ra tiếng ồn bất thường.

PHƯƠNG PHÁP XỬ LÝ:

Khi có tiếng ồn bất thường và hết mỡ thì cần dừng máy khẩn cấp để thêm mỡ, có thể thay đổi tư thế của cần máy để thêm mỡ, đến khi hết vang mới bắt đầu làm việc tiếp.

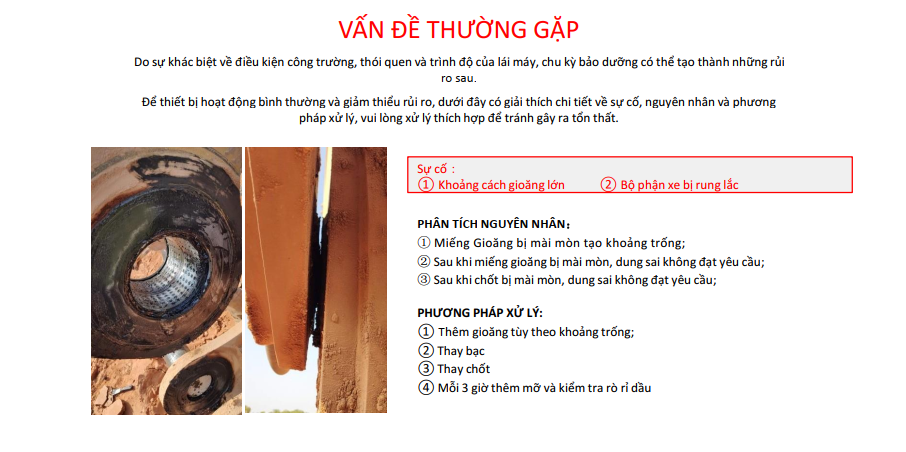

Sự cố：① Khoảng cách gioăng lớn ② Bộ phận xe bị rung lắc

PHÂN TÍCH NGUYÊN NHÂN：

① Miếng Gioăng bị mài mòn tạo khoảng trống;

② Sau khi miếng gioăng bị mài mòn, dung sai không đạt yêu cầu;

③ Sau khi chốt bị mài mòn, dung sai không đạt yêu cầu;

PHƯƠNG PHÁP XỬ LÝ:

① Thêm gioăng tùy theo khoảng trống;

②Thay bạc

③Thay chốt

④Mỗi 3 giờ thêm mỡ và kiểm tra rò rỉ dầu

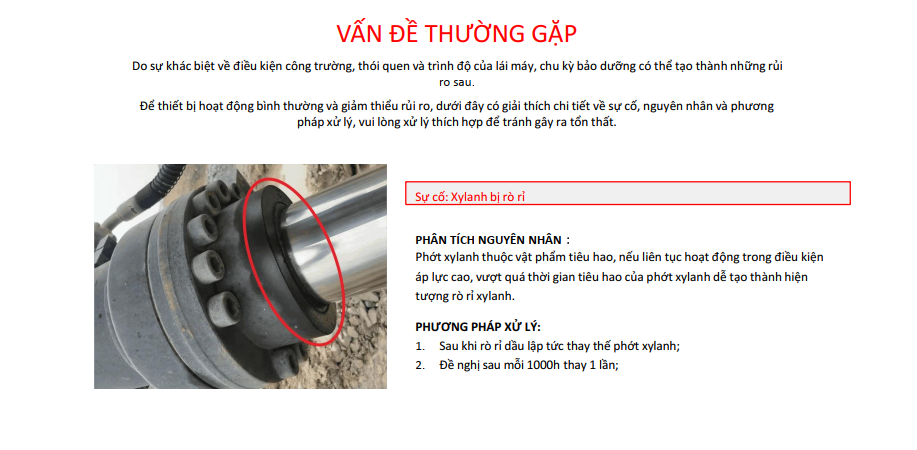

Sự cố: Xylanh bị rò rỉ

PHÂN TÍCH NGUYÊN NHÂN：

Phớt xylanh thuộc vật phẩm tiêu hao, nếu liên tục hoạt động trong điều kiện áp lực cao, vượt quá thời gian tiêu hao của phớt xylanh dễ tạo thành hiện tượng rò rỉ xylanh.

PHƯƠNG PHÁP XỬ LÝ:

1. Sau khi rò rỉ dầu lập tức thay thế phớt xylanh;

2. Đề nghị sau mỗi 1000h thay 1 lần;

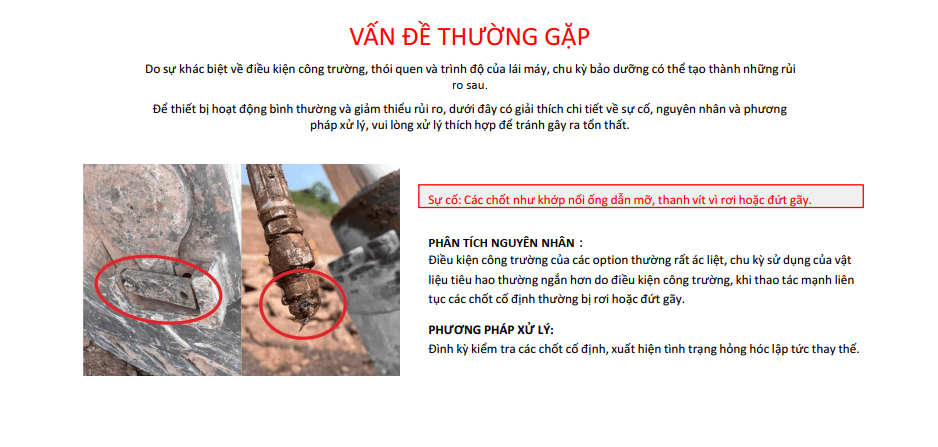

Sự cố: Các chốt như khớp nối ống dẫn mỡ, thanh vít vì rơi hoặc đứt gãy.

PHÂN TÍCH NGUYÊN NHÂN：

Điều kiện công trường của các option thường rất ác liệt, chu kỳ sử dụng của vật liệu tiêu hao thường ngắn hơn do điều kiện công trường, khi thao tác mạnh liên tục các chốt cố định thường bị rơi hoặc đứt gãy.

PHƯƠNG PHÁP XỬ LÝ:

Đình kỳ kiểm tra các chốt cố định, xuất hiện tình trạng hỏng hóc lập tức thay thế.

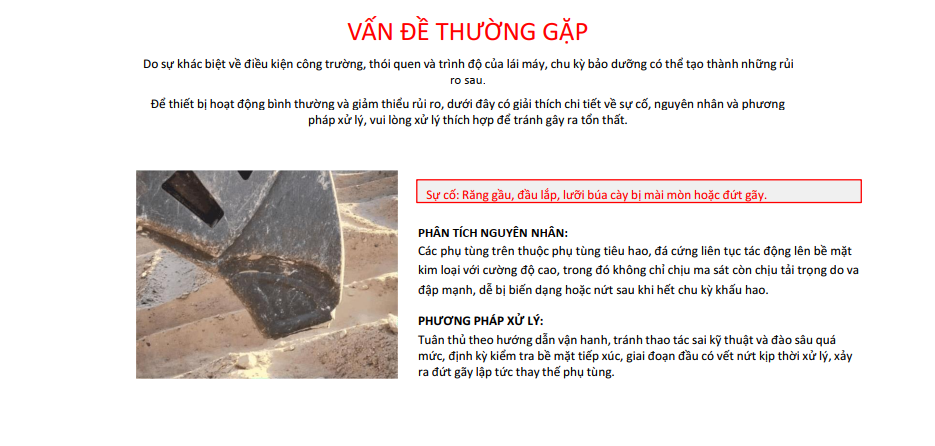

Sự cố: Răng gầu, đầu lắp, lưỡi búa cày bị mài mòn hoặc đứt gãy.

PHÂN TÍCH NGUYÊN NHÂN:

Các phụ tùng trên thuộc phụ tùng tiêu hao, đá cứng liên tục tác động lên bề mặt kim loại với cường độ cao, trong đó không chỉ chịu ma sát còn chịu tải trọng do va đập mạnh, dễ bị biến dạng hoặc nứt sau khi hết chu kỳ khấu hao.

PHƯƠNG PHÁP XỬ LÝ:

Tuân thủ theo hướng dẫn vận hanh, tránh thao tác sai kỹ thuật và đào sâu quá mức, định kỳ kiểm tra bề mặt tiếp xúc, giai đoạn đầu có vết nứt kịp thời xử lý, xảy ra đứt gãy lập tức thay thế phụ tùng.

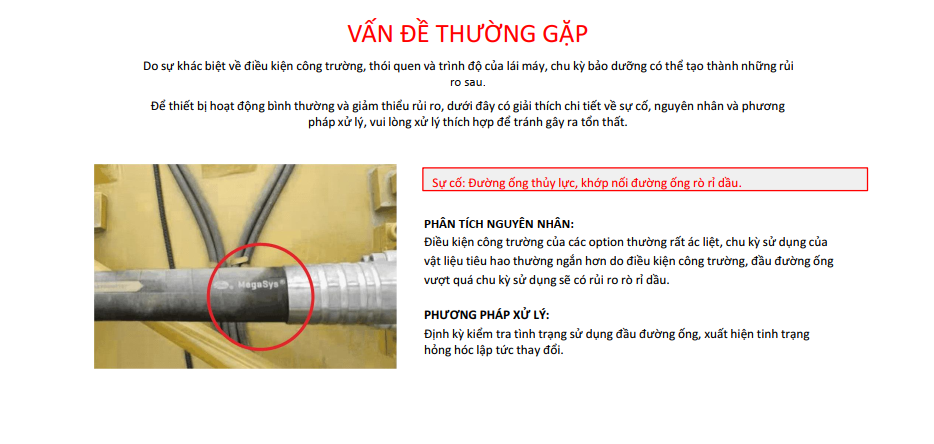

Sự cố: Đường ống thủy lực, khớp nối đường ống rò rỉ dầu.

PHÂN TÍCH NGUYÊN NHÂN:

Điều kiện công trường của các option thường rất ác liệt, chu kỳ sử dụng của vật liệu tiêu hao thường ngắn hơn do điều kiện công trường, đầu đường ống vượt quá chu kỳ sử dụng sẽ có rủi ro rò rỉ dầu.

PHƯƠNG PHÁP XỬ LÝ:

Định kỳ kiểm tra tình trạng sử dụng đầu đường ống, xuất hiện tinh trạng hỏng hóc lập tức thay đổi.

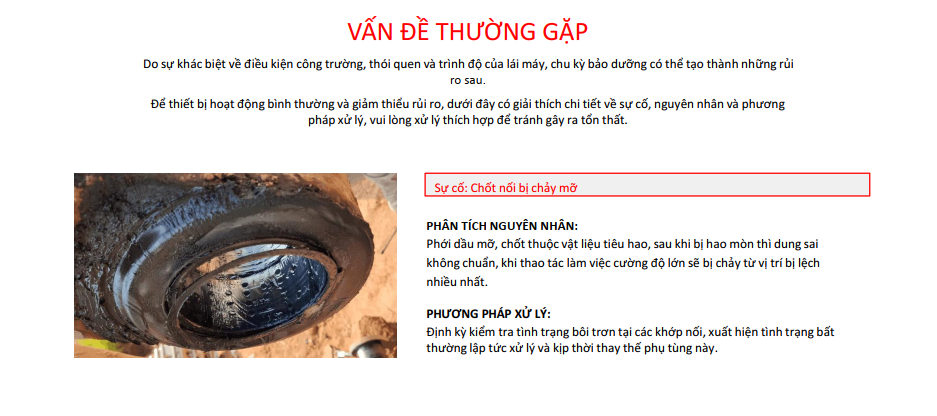

Sự cố: Chốt nối bị chảy mỡ

PHÂN TÍCH NGUYÊN NHÂN:

Phới dầu mỡ, chốt thuộc vật liệu tiêu hao, sau khi bị hao mòn thì dung sai không chuẩn, khi thao tác làm việc cường độ lớn sẽ bị chảy từ vị trí bị lệch nhiều nhất.

PHƯƠNG PHÁP XỬ LÝ:

Định kỳ kiểm tra tình trạng bôi trơn tại các khớp nối, xuất hiện tình trạng bất thường lập tức xử lý và kịp thời thay thế phụ tùng này.

GIẢI THÍCH BẢO HÀNH -  BA ĐẢM BẢO CHẤT LƯỢNG

CẦN CHÍNH TAY CẦN

Thời gian bảo dưỡng của cần máy là 18 tháng hoặc 3000 giờ (tùy theo điều kiện nào đến trước).

Trong trường hợp do vấn đề chất lượng dẫn đến biến dạng, đứt gãy thì có thể sửa chữa miễn phí, không khuyến khích thay cần máy, nếu không thể sửa thì mới thay thế. Thời gian bảo hanh sau khi bán hoặc thay thế là 6 tháng hoặc 1000 giờ.

Nếu như trong quá trình thao tác dẫn đến biến dạng, đứt gãy thì không trong phạm vi bảo hành.

XY LANH ĐƯỜNG ỐNG

Nếu phớt dầu của xi lanh dầu bị hư hỏng trong thời gian bảo hành, phớt dầu sẽ được thay thế miễn phí tùy theo tình hình và không được chủ trương thay thế cụm xi lanh dầu (các sự cố do không bảo dưỡng hoặc thay thế linh kiện trong thời gian quy định không được hưởng quyền bảo hành).

Xylanh và đường ống nếu sử dụng bình thường thì thời gian bảo hanh là 18 tháng hoặc 3000 giờ ( tùy điều kiện nào đến trước, mỗi 1000 giờ thay phớt).

Phạm vi bảo hành: xylanh giãn nở, đứt gãy, rò rỉ, rớt lớp mạ cứng bề mặt piston, đứt gãy mối hàn.

Không thuộc phạm vi bảo hành: biến dạng xylanh, piston cong vẹo, đứt gãy ở giữa, tổn thương bề mặt và các tổn hại do con người.

PHỚT BẠC

Thời gian bảo hành của phớt và bạc là 6 tháng hoặc 1000 giờ (tùy theo điều kiện nào đến trước).

Thời gian bảo hành do sử dụng không đúng cách như: không tra dầu bôi mỡ hoặc bảo dưỡng không đúng dẫn đến chốt, bạc bị tổn hại, vì thế sẽ do khách hàng chịu chi phí sửa chữa và thay phụ tùng.

BÚA CÀY Búa cày (gồm răng gầu) thuộc vật liệu tiêu hao không thuộc phạm vi bảo hành.

PHỤ TÙNG TIÊU HAO

Các vật tư tiêu hao như ống dầu bôi trơn, đầu cung cấp mỡ, vít, gioăng, đèn chiếu sáng, dây điện, phớt xylanh, bạc không trong phạm vi bảo hành.

▪ Búa cày ứng dụng tại điều kiện công trường ác liệt, chu kỳ sử dụng của vật tư hao mòn thấp hơn tuổi thọ tại công trường thông thường, trong quá trình sử dụng thường xuất hiện hiện tượng vòng chữ O, phớt dầu, vít hỏng sớm.

▪ Trong kỳ bảo hành, trong thời gian hợp lý cho việc sửa chữa, khách hàng không được tự ý yêu cầu những đầu việc khác.

▪ Nếu thiết bị bị lỗi do cố ý hoặc vận hành cẩu thả, bảo trì không đúng cách và các yếu tố khác, thiết bị sẽ không được bảo hành miễn phí, nhưng có thể được cung cấp dịch vụ sau bán hàng, phụ kiện, vận chuyển, giờ làm việc,..do khách hàng trả phí.

▪ Thời gian bảo hành về nguyên tắc là 18 tháng kể từ ngày bàn giao thiết bị (nhưng khi thời gian hoạt động quá 3.000 giờ hoặc ngày sản xuất vượt quá 24 tháng thì dựa theo thời gian đến sớm làm thời hạn). Đối với phụ kiện cũng vậy.

QUÝ KHÁCH HÀNG CÓ NHU CẦU TÌM HIỂU MÁY XÚC SANY CẢI TIẾN VUI LÒNG LIÊN HỆ CHÚNG TÔI ĐỂ ĐƯỢC PHỤC VỤ

BẠN CÓ THỂ XEM VIDEO MÁY XÚC SANY LẮP MỎ CÀY ĐẤT TẠI ĐÂY
