Tháo xi lanh thủy lực máy xúc
Ngắt kết nối các đường ống thủy lực
Bắt đầu bằng cách tắt máy xúc và xả toàn bộ áp suất trong hệ thống thủy lực. Bước này giúp bạn tránh nguy cơ dầu phun ra đột ngột gây nguy hiểm.
Dùng cờ lê để nới lỏng các đầu nối trên xi lanh thủy lực. Đặt khay hứng bên dưới các đường ống để hứng dầu rò rỉ. Đánh dấu từng đường ống thủy lực bằng băng keo hoặc thẻ nhãn để ghi nhớ vị trí lắp lại sau này.
Lau sạch các đầu nối bằng giẻ để tránh bụi bẩn lọt vào hệ thống. Luôn bịt kín các đầu ống và cổng mở trên xi lanh thủy lực máy xúc để ngăn bụi và tạp chất xâm nhập vào bên trong.
Lưu ý: Dầu thủy lực có thể gây hại. Hãy đeo găng tay và kính bảo hộ khi tháo các đường ống.
Cố định bằng dây nâng
Xi lanh thủy lực máy xúc có trọng lượng rất lớn. Sử dụng dây nâng hoặc đai treo có tải trọng phù hợp với trọng lượng của xi lanh. Quấn dây quanh thân xi lanh, không quấn vào cần piston (rod).
Gắn dây nâng vào pa lăng hoặc cần cẩu. Nâng xi lanh vừa đủ để giảm tải trọng lên các giá đỡ. Đảm bảo xi lanh được treo thẳng và không bị lắc lư.
Bước này giúp giữ xi lanh ổn định và tránh chấn thương. Tuyệt đối không cố nâng xi lanh thủy lực bằng tay. Trước khi thực hiện, luôn kiểm tra tình trạng dây nâng và thiết bị nâng để đảm bảo an toàn. Bây giờ bạn có thể tháo các chốt và giá đỡ đang giữ cố định xi lanh thủy lực. Dùng búa và đột để đóng nhẹ, đẩy các chốt hãm ra ngoài. Một số chốt có bu lông khóa hoặc kẹp giữ — hãy tháo các chi tiết này trước. Trượt chốt ra từ từ trong khi vẫn dùng dây nâng để đỡ xi lanh. Nếu bạn đang tháo xi lanh gầu (bucket cylinder), hãy thực hiện các bước tương tự. Cẩn thận không để xi lanh rơi hoặc bị xoắn lệch. Việc tháo chốt và giá đỡ không đúng cách có thể gây ra các sự cố nghiêm trọng. Các nghiên cứu gần đây trong ngành cho thấy: Lệch tâm và độ rơ tại vị trí lắp có thể làm hư hỏng trục và ổ bi. Bu lông giá đỡ lỏng hoặc bị thiếu có thể khiến then hoa trục bơm bị mài mòn và xoắn, dẫn đến hỏng hóc. Không bôi mỡ các chốt tại điểm lắp và điểm xoay của xi lanh thủy lực có thể làm xi lanh hoạt động chậm, bị khựng và gây quá nhiệt. Bôi trơn kém có thể gây kẹt cơ khí, khiến van xả mở sớm và làm giảm hiệu suất hệ thống. Bạn phải luôn kiểm tra các chốt và giá đỡ sạch sẽ, được bôi mỡ đầy đủ trước khi tháo hoặc lắp lại. Bước này giúp bảo vệ xi lanh thủy lực máy xúc và duy trì hệ thống thủy lực hoạt động ổn định. Hãy kiểm tra kỹ xi lanh thủy lực và ống xi lanh trước khi tiến hành sửa chữa. Tìm các dấu hiệu như rò rỉ, móp méo hoặc trầy xước trên bề mặt. Dùng đèn pin để quan sát bên trong ống xi lanh nhằm phát hiện hư hỏng. Nếu phát hiện bất kỳ vấn đề nào, bạn nên lên kế hoạch thay thế các bộ phận bị hỏng. Nhiều sự cố xảy ra do dầu bẩn hoặc bảo dưỡng không đầy đủ. Bảng dưới đây liệt kê những nguyên nhân chính gây hư hỏng xi lanh thủy lực: Dưới đây là bảng tổng hợp các nguyên nhân chính gây hư hỏng xi lanh thủy lực và tỷ lệ tương ứng: Bảng số liệu cho thấy ô nhiễm dầu là nguyên nhân lớn nhất gây hư hỏng xi lanh thủy lực. Vì vậy, việc kiểm tra, vệ sinh và sử dụng dầu – lọc chất lượng cao là yếu tố then chốt để kéo dài tuổi thọ hệ thống thủy lực. Vệ sinh là bước rất quan trọng trước khi đại tu xi lanh thủy lực. Bụi bẩn và cát có thể làm hỏng phớt và gây rò rỉ. Hãy thực hiện các bước sau để đảm bảo các chi tiết sạch sẽ: Lau sạch bùn đất và cát khỏi phớt chắn bụi (dust seal) và cần piston. Vệ sinh bề mặt ngoài của xi lanh để tránh trầy xước. Thay dầu thủy lực định kỳ và sử dụng bộ lọc chất lượng tốt. Bôi trơn tất cả các điểm kết nối để ngăn rỉ sét và mài mòn. Một số xưởng sử dụng phương pháp làm sạch bằng phun hoặc máy siêu âm. Các phương pháp này giúp loại bỏ bụi bẩn mà không làm hư hại xi lanh, đồng thời tiết kiệm thời gian và chi phí. Chi tiết sạch sẽ sẽ bền hơn và hoạt động hiệu quả hơn. Trước khi lắp ráp lại xi lanh thủy lực, bạn phải kiểm tra kỹ tình trạng hư hỏng. Quan sát xem cần piston có bị rỉ sét, rỗ bề mặt hoặc mài mòn hay không. Khi thử vận hành, hãy chú ý xem có rò rỉ hoặc tiếng động bất thường không. Nếu phát hiện nước hoặc bụi bẩn trong dầu, hãy xử lý và làm sạch ngay lập tức. Việc kiểm tra thường xuyên giúp phát hiện sớm sự cố, đảm bảo xi lanh thủy lực hoạt động ổn định và tránh những sửa chữa lớn sau này. Lưu ý: Phát hiện hư hỏng sớm giúp bạn khắc phục các vấn đề nhỏ trước khi chúng trở nên nghiêm trọng hơn. Trước tiên, đảm bảo xi lanh thủy lực được cố định an toàn và có thiết bị đỡ chắc chắn. Tháo nắp cuối (end cap) hoặc đầu chặn (gland) trước khi thực hiện các bước khác. Sử dụng đúng dụng cụ để nới lỏng bu lông hoặc vòng hãm. Nếu có vòng phe (snap ring), dùng kìm chuyên dụng để tháo ra. Kéo cần piston và cụm piston ra khỏi ống xi lanh (barrel). Đây là quá trình tháo rời xi lanh. Đặt tất cả các bộ phận xi lanh máy xúc lên một bàn sạch. Sắp xếp chúng theo thứ tự để dễ dàng lắp lại sau này. Kiểm tra xem cần piston có bị cong không. Độ cong không nên vượt quá 0,5 mm để tránh làm hỏng phớt. Quan sát xem có vết móp, rỉ sét hoặc trầy xước trên cần piston và ống xi lanh hay không. Nếu phát hiện hư hỏng, hãy lên kế hoạch sửa chữa hoặc thay thế. Tháo các phớt cũ, vòng gạt bụi (wiper) và O-ring khỏi cần và piston. Dùng móc tháo phớt hoặc dụng cụ bằng nhựa để tránh làm trầy xước bề mặt kim loại. Trước khi tiếp tục, hãy làm sạch từng bộ phận bằng giẻ không xơ và dung môi. Lưu ý: Luôn giữ khu vực làm việc sạch sẽ. Bụi bẩn có thể gây sự cố khi bạn đại tu xi lanh thủy lực. Việc thay phớt là bước cực kỳ quan trọng trong quá trình sửa chữa xi lanh. Sử dụng bộ phớt (seal kit) đúng với model máy. Phớt chất lượng cao làm từ polyurethane hoặc cao su nitrile có độ bền cao và hạn chế rò rỉ hiệu quả. Khi đại tu, bạn nên thay toàn bộ phớt và vòng làm kín để đảm bảo xi lanh thủy lực hoạt động ổn định và kín khít. Các bước thay phớt và linh kiện: Tháo toàn bộ phớt cũ và vệ sinh sạch các rãnh lắp. Kiểm tra lớp mạ chrome trên cần piston. Nếu bị hư hỏng, cần thay cần mới hoặc xử lý lại bề mặt và thay phớt mới. Lắp phớt mới, O-ring và vòng gạt bụi theo đúng thứ tự. Bôi một lớp mỏng dầu thủy lực để giúp lắp dễ dàng hơn. Kiểm tra vòng gạt bụi và ống cao su bảo vệ. Những chi tiết này giúp ngăn bụi bẩn xâm nhập và kéo dài tuổi thọ các bộ phận xi lanh máy xúc. Công nghệ “Seal Saver” giúp ngăn bụi bẩn hiệu quả. Chi phí xử lý ô nhiễm luôn cao hơn nhiều so với việc phòng ngừa, vì vậy hãy luôn giữ các chi tiết sạch sẽ trong suốt quá trình sửa chữa. Bộ repacking kit giúp việc đại tu xi lanh thủy lực trở nên dễ dàng hơn. Bộ kit bao gồm đầy đủ phớt, O-ring và vòng gạt bụi cần thiết. Việc sử dụng kit giúp tiết kiệm thời gian và đảm bảo bạn không bỏ sót chi tiết nào. Khi cần thay phớt (repack) cho xi lanh, hãy làm theo đúng hướng dẫn đi kèm bộ kit. Mỗi loại phớt phải được lắp đúng vị trí và đúng chiều. Nếu lắp ngược, phớt có thể bị rò rỉ hoặc hư hỏng sớm. Hiện nay, nhiều nhà sản xuất sử dụng phớt chất lượng cao và cần piston mạ chrome cứng để tăng độ bền. Năm 2023, khoảng 15 triệu cần piston đã được sản xuất và phần lớn được mạ chrome để kéo dài tuổi thọ. Cần piston xử lý black nitride có thể bền gấp ba lần so với cần mạ chrome thông thường. Những cải tiến này giúp xi lanh thủy lực hoạt động hiệu quả và bền hơn. Luôn kiểm tra xem các chi tiết có bị lệch tâm hoặc lỏng lẻo không. Những vấn đề này có thể làm hỏng phớt và khiến chúng hư sớm. Lắp ráp cẩn thận sẽ giúp các bộ phận xi lanh máy xúc hoạt động ổn định và bền bỉ. Xi lanh gầu làm việc trong điều kiện nặng và thường xuyên chịu tải lớn. Vì vậy, bạn cần đặc biệt cẩn thận khi sửa chữa hoặc thay thế các bộ phận của xi lanh gầu. Luôn đeo kính bảo hộ, găng tay và quần áo bảo hộ. Thực hiện quy trình khóa và treo thẻ (lockout/tagout) hệ thống thủy lực trước khi bắt đầu. Xả toàn bộ áp suất để tránh nguy hiểm do dầu thủy lực. Dưới đây là một số lưu ý quan trọng khi làm việc với xi lanh gầu: Luôn sử dụng thiết bị nâng phù hợp như cần cẩu hoặc pa lăng khi xử lý các bộ phận nặng của xi lanh gầu. Đảm bảo khu vực làm việc sạch sẽ để ngăn bụi bẩn xâm nhập. Kiểm tra kỹ tất cả các đầu nối và khớp nối để phát hiện rò rỉ trước khi khởi động lại hệ thống. Tuân thủ hướng dẫn của nhà sản xuất về bảo quản, nâng hạ và vận chuyển. Hạ tải thủy lực xuống vị trí khóa an toàn và tắt bơm trước khi tiến hành sửa chữa. Việc nắm rõ cách đại tu xi lanh thủy lực máy xúc sẽ giúp bạn tránh các sửa chữa tốn kém và giữ cho thiết bị vận hành ổn định. Nếu làm đúng quy trình, bạn có thể sửa chữa xi lanh gầu an toàn và hiệu quả. Bạn cần thực hiện cẩn thận khi lắp lại xi lanh. Đảm bảo tất cả chi tiết đều sạch và khô trước khi bắt đầu. Sử dụng đúng dụng cụ và kiểm tra tình trạng của chúng. Lắp phớt mới và O-ring từng cái một. Mỗi phớt phải khớp chính xác với piston để ngăn rò rỉ và hư hỏng. Chỉ sử dụng keo khóa ren cho bu lông cần piston. Không bôi keo lên ren của đầu chặn (gland). Lắp cần piston và đầu chặn trở lại theo đúng thứ tự ngược lại so với khi tháo ra. Thực hiện từng bước một cách cẩn thận sẽ giúp xi lanh hoạt động ổn định và an toàn. Kiểm tra toàn bộ chi tiết sau khi tháo để phát hiện hư hỏng. Chuẩn bị đầy đủ dụng cụ chuyên dụng và đảm bảo chúng hoạt động tốt. Chọn phớt phù hợp với kích thước piston. Thay phớt và O-ring lần lượt, đúng thứ tự. Dùng keo khóa ren cho bu lông cần piston. Không dùng keo trên ren đầu chặn (gland). Lắp cần piston và đầu chặn theo trình tự ngược lại khi tháo. Kiểm tra xi lanh sau khi lắp để phát hiện rò rỉ. Chú ý : Thực hiện đúng các bước này sẽ giúp bạn ngăn ngừa sự cố trong tương lai, tiết kiệm thời gian và chi phí sửa chữa. Sử dụng pa lăng hoặc cần cẩu để nâng xi lanh thủy lực lên vị trí lắp đặt. Căn chỉnh xi lanh thẳng hàng với các giá đỡ trên máy. Trượt các chốt vào đúng vị trí và cố định bằng kẹp hãm hoặc bu lông khóa. Kết nối các đường ống thủy lực vào đúng cổng tương ứng. Tháo tất cả các nắp hoặc nút bịt trên đường ống trước khi lắp. Siết chặt toàn bộ đầu nối và kiểm tra xem có bụi bẩn hay không. Trước khi hoàn tất, hãy đảm bảo xi lanh di chuyển trơn tru. Bước này rất quan trọng để đảm bảo sửa chữa đúng cách và duy trì an toàn cho máy. Sau khi sửa chữa xi lanh, bạn cần kiểm tra rò rỉ. Khởi động máy và vận hành xi lanh hết hành trình ra và vào. Quan sát xem có dầu rò rỉ tại phớt hoặc đầu nối không. Dùng giẻ sạch lau quanh các vị trí kết nối. Nếu phát hiện rò rỉ, hãy dừng máy và khắc phục ngay. Kiểm tra rò rỉ giúp phát hiện sớm các lỗi nhỏ trước khi chúng trở nên nghiêm trọng. Dưới đây là bảng thể hiện hiệu quả của phương pháp kiểm tra rò rỉ: Thực hiện kiểm tra kỹ lưỡng sau khi lắp ráp giúp đảm bảo xi lanh thủy lực hoạt động ổn định, an toàn và đạt hiệu suất tối ưu. Kiểm tra rò rỉ giúp bạn phát hiện sự cố trước khi chúng trở nên nghiêm trọng hơn. Nếu bạn gặp vấn đề sau khi sửa chữa xi lanh, hãy kiểm tra các nguyên nhân sau: Rò rỉ dầu thường xuất phát từ phớt cũ hoặc cần piston bị hư hỏng. Bạn có thể thấy dầu chảy ra ngoài và hệ thống bị mất áp suất. Cần boom bị trôi (boom drift) có thể xảy ra khi phớt bên trong bị mòn hoặc van điều khiển gặp sự cố. Cần có thể tự di chuyển ngoài ý muốn. Rò rỉ dầu thủy lực cũng có thể do ống dẫn bị nứt, phớt cũ hoặc gioăng bị mòn. Những rò rỉ này làm giảm hiệu suất máy và có thể gây hỏng hóc nghiêm trọng hơn. Bạn có thể ngăn ngừa phần lớn các sự cố bằng cách kiểm tra định kỳ và sửa chữa kịp thời. Luôn kiểm tra phớt, cần piston, ống dẫn và gioăng. Siết chặt các đầu nối và sử dụng dung dịch kiểm tra rò rỉ khi cần thiết. Những bước này giúp xi lanh hoạt động ổn định và duy trì hiệu suất của máy. Luôn kiểm tra lại toàn bộ công việc để đảm bảo an toàn. Quan sát kỹ các điểm rò rỉ trước khi đưa máy xúc vào vận hành chính thức. Vệ sinh và bảo dưỡng định kỳ giúp tăng tuổi thọ thiết bị và cải thiện hiệu suất làm việc. Bảng dưới đây cho thấy lợi ích của việc bảo dưỡng tốt: Nếu bạn không chắc chắn hoặc phát hiện vấn đề phức tạp, hãy nhờ đến chuyên gia kỹ thuật. Thực hiện đúng quy trình sẽ giúp quá trình sửa chữa an toàn hơn và nâng cao hiệu quả công việc. Bạn nên kiểm tra xi lanh thủy lực trước mỗi lần sử dụng. Hãy quan sát rò rỉ, móp méo hoặc các đầu nối bị lỏng. Việc kiểm tra thường xuyên giúp phát hiện sớm sự cố và đảm bảo máy hoạt động ổn định. Không nên tái sử dụng phớt cũ. Phớt đã qua sử dụng có thể bị rò rỉ hoặc hư hỏng. Luôn dùng phớt mới từ bộ kit chất lượng cao để đảm bảo xi lanh thủy lực kín khít và bền bỉ. Hãy dừng máy ngay lập tức. Kiểm tra độ siết chặt của tất cả đầu nối và tình trạng phớt. Lau sạch khu vực đó và theo dõi lại. Nếu vẫn còn rò rỉ, hãy thay thế bộ phận bị lỗi hoặc nhờ kỹ thuật viên chuyên nghiệp hỗ trợ. Có. Bạn cần một số dụng cụ chuyên dụng như móc tháo phớt (seal pick), kìm tháo vòng phe (snap ring pliers) và dây nâng. Những dụng cụ này giúp tháo lắp an toàn và giảm nguy cơ chấn thương.Tháo chốt và giá đỡ
Kiểm tra và vệ sinh
Kiểm tra xi lanh và ống xi lanh (barrel)

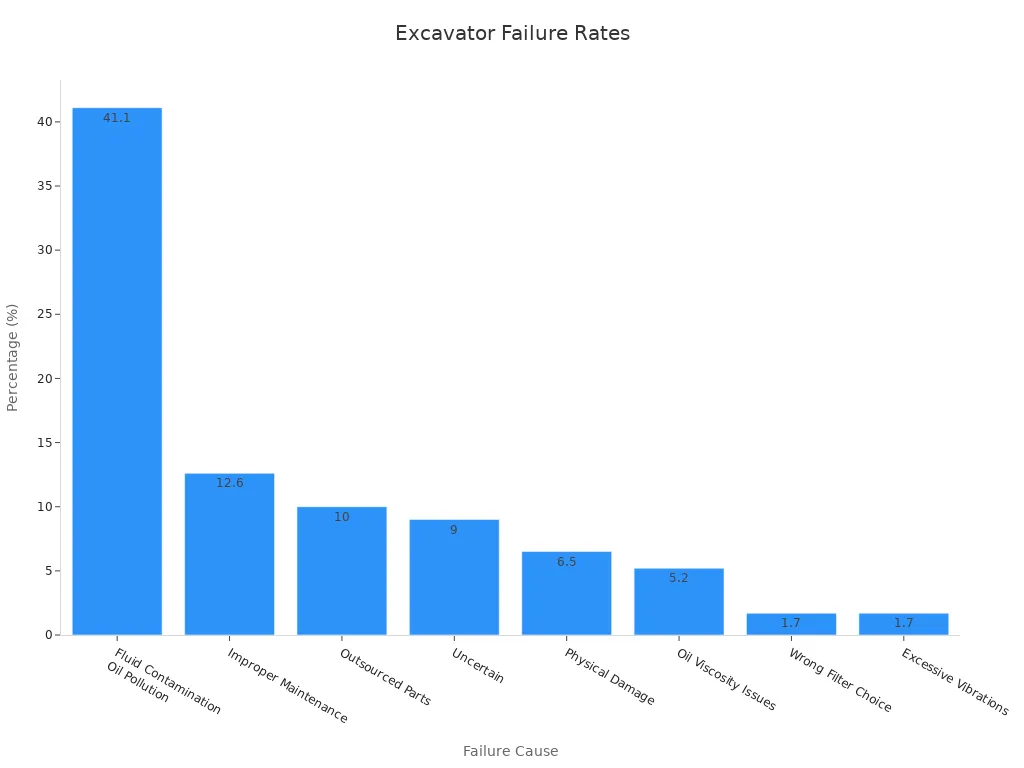

Nguyên nhân hư hỏng Tỷ lệ (%) Nhiễm bẩn dầu / Ô nhiễm chất lỏng 41,1 Bảo dưỡng không đúng cách 12,6 Linh kiện thuê ngoài 10,0 Hư hỏng cơ học (va đập, tác động vật lý) 6,5 Vấn đề về độ nhớt dầu 5,2 Lựa chọn sai bộ lọc 1,7 Rung động quá mức 1,7 Không xác định 9,0
Vệ sinh trước khi đại tu
Kiểm tra hư hỏng
Đại tu và thay thế các bộ phận xi lanh
Các bước tháo rời (Disassembly Steps)
Thay thế phớt và các bộ phận
Sử dụng bộ repacking kit
Lưu ý khi sửa chữa xi lanh gầu (Bucket Cylinder)
Hạng mục bảo dưỡng Thực hành khuyến nghị Kiểm tra định kỳ Kiểm tra rò rỉ, mài mòn và hư hỏng trước và sau mỗi lần sử dụng. Bôi trơn đúng cách Sử dụng đúng loại dầu thủy lực và đảm bảo tất cả chi tiết được bôi trơn đầy đủ. Tình trạng phớt Thay phớt ngay khi phát hiện mòn hoặc hư hỏng. Kiểm soát ô nhiễm Giữ dầu thủy lực sạch để tránh hư hỏng bên trong. Sửa chữa phòng ngừa Khắc phục sự cố nhỏ sớm để tránh hỏng hóc lớn. Bảo dưỡng cần piston và bề mặt Giữ cần piston sạch, không bám bụi để bảo vệ phớt. Lắp ráp lại và kiểm tra xi lanh thủy lực
Các bước lắp ráp lại
Quy trình lắp ráp tối ưu
Lắp lại xi lanh
Kiểm tra rò rỉ

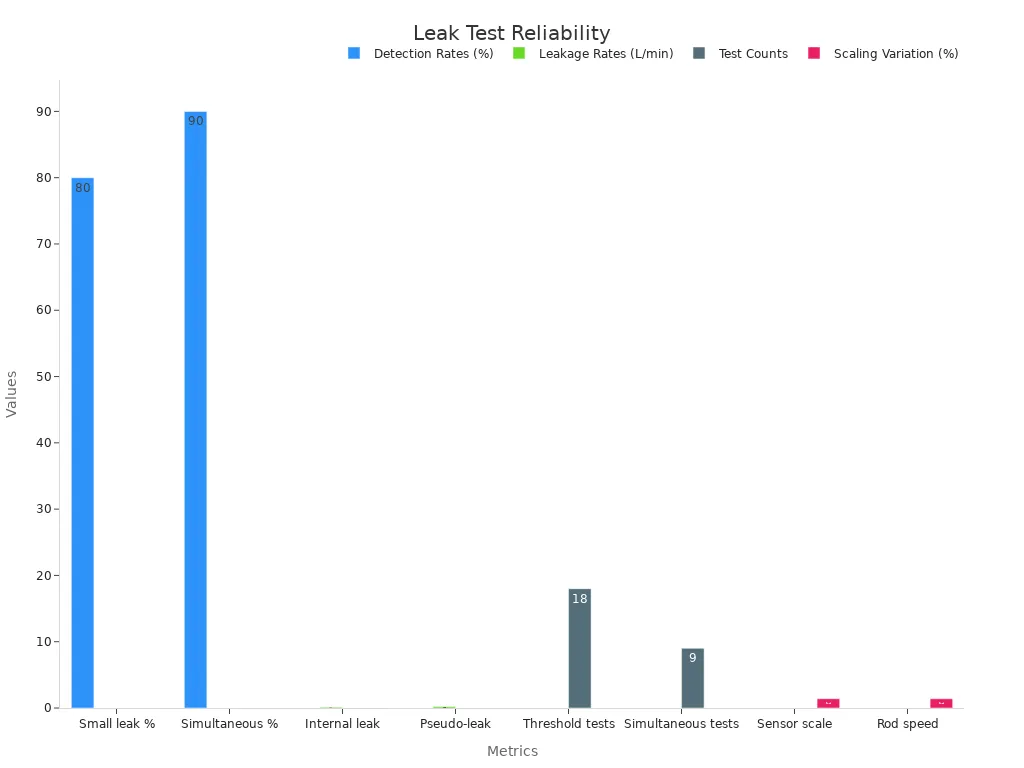

Chỉ số thống kê Mô tả Kết quả / Giá trị Số lần thử để thiết lập ngưỡng Thử nghiệm trong điều kiện bình thường và có rò rỉ để xác định ngưỡng phát hiện 18 lần Tỷ lệ phát hiện rò rỉ nhỏ Tỷ lệ các thử nghiệm rò rỉ nhỏ được phát hiện đúng bằng ngưỡng RMS 80% Độ chính xác khi phát hiện rò rỉ đồng thời Thử nghiệm phát hiện đồng thời rò rỉ trong và ngoài 90% (9 thử nghiệm) Mức rò rỉ tối thiểu phát hiện được (nội bộ) Mức rò rỉ nội bộ thấp nhất được phát hiện bằng biến đổi Hilbert-Huang trên tín hiệu áp suất 0,124 L/phút (đầu vào tuần hoàn) Mức rò rỉ tối thiểu (đầu vào giả ngẫu nhiên) Mức rò rỉ nội bộ thấp nhất phát hiện với tín hiệu đầu vào giả ngẫu nhiên 0,230 L/phút Tính tuyến tính đặc trưng AE RMS Giá trị AE RMS tăng tuyến tính theo mức độ rò rỉ Xác nhận với bộ lọc dải 60–80 kHz Sai lệch hệ số tỷ lệ giữa các cảm biến Sai khác hệ số AE RMS tại các vị trí cảm biến ~1,4% Sai lệch hệ số theo tốc độ cần Sai khác hệ số AE RMS ở các tốc độ cần piston khác nhau ~1,4%
Xử lý sự cố (Troubleshooting)
Kiểm tra an toàn sau sửa chữa
Lợi ích Kết quả Sự cố có thể phòng ngừa 90% hỏng hóc động cơ có thể ngăn chặn bằng kiểm tra định kỳ Tuổi thọ thiết bị Tăng tuổi thọ, giảm hao mòn Hiệu suất nhiên liệu Giảm tiêu hao nhiên liệu và chi phí Chi phí sửa chữa Ít sửa chữa lớn, giảm chi phí tổng thể Câu hỏi thường gặp (FAQ)
Bao lâu nên kiểm tra xi lanh thủy lực máy xúc?
Có thể tái sử dụng phớt cũ khi đại tu xi lanh không?
Phải làm gì nếu thấy rò rỉ dầu sau khi lắp ráp lại?
Có cần dụng cụ chuyên dụng để thay thế các bộ phận xi lanh máy xúc không?
