Cách đo chính xác tay gầu (stick) của máy xúc vào năm 2026
Để đo chính xác tay gầu (stick) của máy xúc, hãy thực hiện các bước quan trọng sau:
Chuẩn bị đầy đủ dụng cụ.
Xác định từng vị trí cần đo trên máy xúc, như chiều dài tâm chốt–tâm chốt (pin-to-pin), bề rộng, và đường kính chốt.
Đo từng vị trí một cách cẩn thận.
Ghi chép kết quả rõ ràng, dễ đọc.
Kiểm tra kỹ mọi chi tiết. Số đo chính xác giúp bạn bảo dưỡng máy xúc tốt hơn và đảm bảo máy vận hành hiệu quả.
Những điểm cần ghi nhớ (Key Takeaways)
Sử dụng đúng dụng cụ như thước cuộn, thước cặp và máy đo khoảng cách bằng laser. Những dụng cụ này giúp bạn đo tay gầu máy xúc chính xác.
Tuân thủ các bước an toàn như tắt máy, đeo đồ bảo hộ và làm việc cùng một người hỗ trợ để đảm bảo an toàn.
Đo cẩn thận các bộ phận quan trọng: chiều dài pin-to-pin, bề rộng tay gầu, đường kính chốt và bán kính đầu gầu. Ghi lại từng số đo ngay lập tức.
Kiểm tra lại số đo để tránh sai sót, chẳng hạn đọc nhầm thước hoặc đo sai vị trí.
Đo tay gầu định kỳ để duy trì hiệu suất tốt, phát hiện sớm hao mòn và đảm bảo máy hoạt động ổn định.
Chuẩn bị (Preparation)
Dụng cụ cần thiết (Tools Needed)
Trước khi bắt đầu đo tay gầu (stick) của máy xúc, bạn cần chuẩn bị đúng dụng cụ. Việc sử dụng thiết bị phù hợp sẽ giúp bạn có được số đo chính xác. Các nhà sản xuất thiết bị hàng đầu khuyến nghị những dụng cụ sau cho công việc này:
Thước cuộn: Đây là dụng cụ chính bạn sẽ sử dụng. Nếu máy xúc có kích thước lớn, hãy chọn thước cuộn dài để có thể đo từ chốt này đến chốt kia mà không cần di chuyển thước.
Máy đo khoảng cách bằng laser: Dụng cụ này giúp bạn đo nhanh và chính xác, đặc biệt hữu ích với các máy có kích thước lớn.
Thước cặp: Dùng thước cặp để kiểm tra đường kính của từng lỗ chốt. Bạn sẽ cần đo tại các vị trí: điểm nối gầu, điểm nối liên kết gầu, điểm nối xi lanh gầu và điểm nối với cần (boom).
Sổ ghi chép và bút đánh dấu: Ghi lại từng số đo ngay sau khi hoàn tất mỗi lần đo. Đánh dấu các điểm đã đo trên tay gầu để tránh nhầm lẫn.
Người hỗ trợ: Với một số phép đo, cần có người thứ hai để giữ thước hoặc giúp cố định dụng cụ đo. Điều này giúp việc đo các khoảng cách dài dễ dàng hơn và đảm bảo kết quả chính xác.
Mẹo: Luôn kiểm tra lại dụng cụ trước khi bắt đầu. Đảm bảo thước cuộn và thước cặp đang ở tình trạng tốt và hoạt động chính xác.
Các bước an toàn (Safety Steps)
An toàn luôn là ưu tiên hàng đầu khi làm việc với thiết bị hạng nặng như máy xúc. Hãy tuân thủ các bước sau để bảo vệ bản thân và những người xung quanh:
Tắt hoàn toàn máy xúc trước khi đo. Rút chìa khóa và giữ trong túi của bạn.
Đỗ máy trên nền phẳng, ổn định để tránh máy di chuyển trong quá trình đo.
Trang bị đầy đủ đồ bảo hộ, bao gồm mũ bảo hộ, găng tay và giày bảo hộ mũi thép.
Sử dụng người hỗ trợ khi đo máy xúc cỡ lớn. Người hỗ trợ có thể giữ thước đo và quan sát các nguy cơ mất an toàn.
Giữ khoảng cách an toàn với tay gầu và gầu khi di chuyển quanh máy. Chú ý bước chân và tránh để tay vào các điểm dễ bị kẹp.
Bạn cần đo tay gầu máy xúc một cách cẩn thận để có được kích thước lắp ghép chính xác. Việc chuẩn bị kỹ lưỡng không chỉ giúp bạn an toàn mà còn đảm bảo thu được số liệu đo đúng và đáng tin cậy.
Các bước đo (Measurement Steps)
Việc đo chính xác tay gầu (stick) của máy xúc là yếu tố then chốt để đảm bảo vận hành an toàn và lắp đặt đúng các bộ công tác (attachment). Hãy làm theo các bước dưới đây để đo kích thước lắp ghép (pickup dimensions) của máy xúc và đảm bảo máy hoạt động với hiệu suất tối ưu.
Trước khi bắt đầu, luôn đặt tay gầu và gầu tạo với mặt đất một góc 90 độ. Tư thế này giúp bạn thu được kết quả đo đáng tin cậy nhất.
Chiều dài tâm chốt – tâm chốt (Pin-to-Pin Length)
Bạn cần đo khoảng cách từ tâm chốt gầu đến tâm chốt boom. Đây là kích thước chính dùng để xác định chiều dài tay gầu của máy xúc. Thực hiện theo các bước sau:
Đặt máy xúc trên nền đất ổn định và hạ tay gầu xuống cho đến khi nằm ngang.
Đảm bảo gầu và tay gầu tạo với mặt đất một góc 90 độ.
Sử dụng thước cuộn hoặc thước cặp (vernier caliper) để đạt độ chính xác cao nhất.
Kéo thước đo theo đường thẳng, từ tâm lỗ chốt gầu đến tâm lỗ chốt boom, tránh để thước bị võng.
Thực hiện ít nhất ba lần đo và lấy giá trị trung bình để đảm bảo độ chính xác.
Ghi lại ngay chiều dài vào sổ ghi chép.
Mẹo: Hãy luôn kiểm tra lại số đo. Chỉ một sai lệch nhỏ về chiều dài cũng có thể ảnh hưởng đến khả năng lắp ráp và hoạt động của bộ công tác.
Bề rộng tay gầu tại vị trí chốt gầu (Stick Width at Bucket Pin)
Bề rộng tại chốt gầu là một kích thước quan trọng khác của tay gầu. Thông số này giúp bạn lắp đúng bộ công tác và tránh hư hỏng thiết bị.
Giữ tay gầu ổn định và nằm ngang.
Dùng thước cặp hoặc thanh đo để đo khoảng cách bên trong giữa hai bản tai hoặc bạc lót tại khu vực chốt gầu.
Nếu máy có bạc lót (bushing), hãy đo bề mặt trong của bạc, không đo toàn bộ khe hở bên ngoài.
Thực hiện nhiều phép đo tại các vị trí khác nhau để xác nhận bề rộng chính xác.
Ghi lại bề rộng này vào thông số lắp ghép (pickup measurements).
Lưu ý: Số đo bề rộng chính xác giúp tránh tình trạng lắp lỏng hoặc quá chặt, vốn có thể gây mài mòn nhanh hoặc hư hỏng.
Đường kính chốt (Pin Diameter)
Đường kính chốt là thông số cực kỳ quan trọng để đảm bảo bộ công tác được lắp đặt an toàn và chắc chắn. Bạn cần đo thông số này một cách cẩn thận.
Sử dụng thước cặp để đạt độ chính xác cao nhất.
Đo đường kính từng lỗ chốt tại các vị trí: gầu, tay gầu và boom.
Thực hiện nhiều lần đo quanh chu vi chốt để kiểm tra tình trạng mòn hoặc biến dạng oval.
Lấy giá trị trung bình để có đường kính chính xác nhất.
So sánh kết quả đo với dải đường kính chốt tiêu chuẩn tương ứng với cấp trọng lượng của máy xúc.

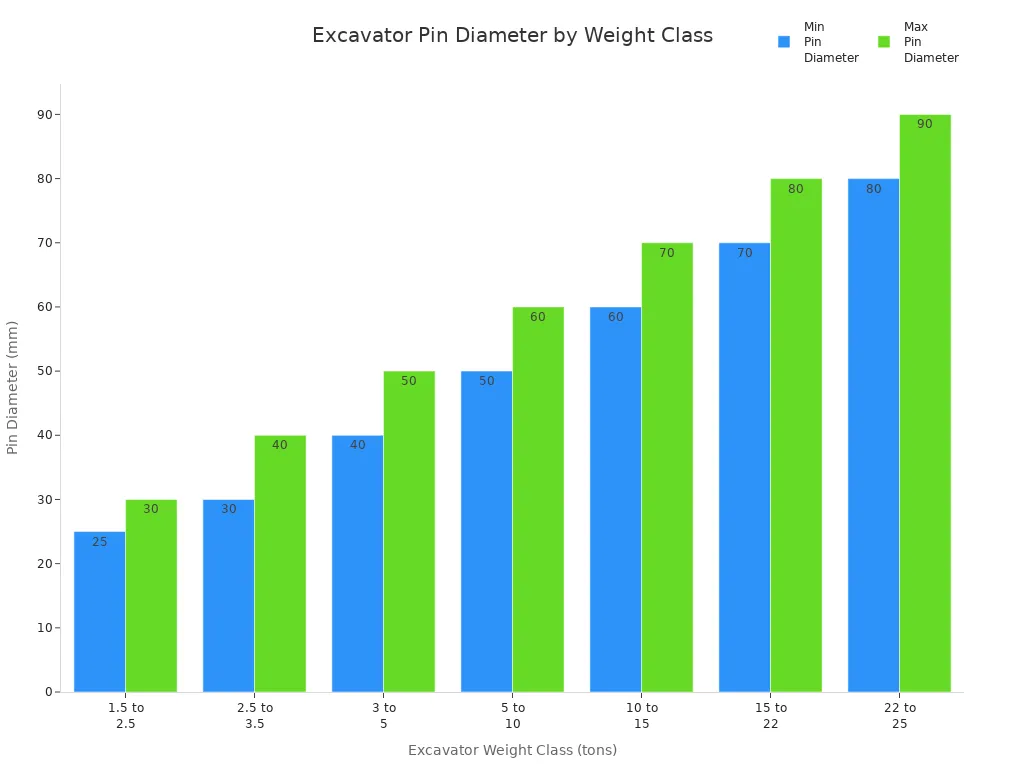

Dưới đây là bảng tham khảo giúp bạn đối chiếu trọng lượng máy xúc với đường kính chốt phù hợp:
| Cấp trọng lượng máy xúc (tấn) | Dải đường kính chốt tiêu chuẩn (mm) |
|---|
| 1,5 – 2,5 | 25 – 30 |
| 2,5 – 3,5 | 30 – 40 |
| 3 – 5 | 40 – 50 |
| 5 – 10 | 50 – 60 |
| 10 – 15 | 60 – 70 |
| 15 – 22 | 70 – 80 |
| 22 – 25 | 80 – 90 |
Luôn đối chiếu các số đo của bạn với thông số kỹ thuật OEM để đảm bảo kích thước lắp ghép (pickup) phù hợp hoàn hảo.
Bán kính đầu gầu / điểm làm việc (Tip Radius)
Bán kính đầu (tip radius) là khoảng cách từ tâm chốt gầu trên tay gầu đến đầu xa nhất của gầu hoặc bộ công tác. Thông số này ảnh hưởng trực tiếp đến tầm với và khả năng đào của máy xúc.
Khi tay gầu và gầu ở góc 90 độ, hãy đo từ tâm chốt gầu đến điểm xa nhất ở đầu gầu hoặc bộ công tác.
Sử dụng thước cuộn hoặc máy đo khoảng cách bằng laser để thực hiện phép đo này.
Ghi lại chiều dài đo được và đối chiếu với yêu cầu kỹ thuật của bộ công tác.
Bán kính đầu giúp bạn lập kế hoạch công việc chính xác và đảm bảo tay gầu máy xúc đáp ứng tốt các nhiệm vụ cần thực hiện.
Khi đo kích thước lắp ghép (pickup dimensions) của máy xúc, hãy luôn sử dụng đúng dụng cụ và thực hiện cẩn thận, không vội vàng. Các số đo chính xác giúp máy xúc vận hành trơn tru, đồng thời tránh những sai sót tốn kém.
Mỗi thông số — chiều dài pin-to-pin, bề rộng tay gầu, đường kính chốt và bán kính đầu (tip radius) — đều ảnh hưởng đến hiệu suất làm việc của tay gầu. Hãy ghi lại tất cả các số đo và kiểm tra lại kỹ lưỡng trước khi đặt mua bộ công tác hoặc phụ tùng mới.
Mẹo đảm bảo độ chính xác (Accuracy Tips)
Những lỗi thường gặp (Common Mistakes)
Để máy xúc vận hành an toàn và hiệu quả, bạn cần tránh những lỗi phổ biến khi đo đạc. Nhiều người đọc sai thước đo hoặc chọn nhầm vị trí cần đo. Đôi khi, việc không sử dụng đơn vị mét (mm) cũng gây nhầm lẫn. Nếu bạn không ghi lại số đo ngay lập tức, có thể sẽ phát sinh vấn đề về sau.
Những lỗi cần đặc biệt lưu ý:
Nhìn thước đo từ góc sai
Đo từ mép ngoài, không phải từ tâm chốt
Sử dụng inch trong khi cần dùng milimét (mm)
Không ghi lại từng số đo ngay sau khi hoàn thành
Bỏ qua các bước hoặc thực hiện quá nhanh
Hãy luôn bình tĩnh, làm từng bước và kiểm tra lại kết quả. Việc đo chính xác đòi hỏi sự tập trung và chú ý đến từng chi tiết.Kết quả đáng tin cậy (Reliable Results)
Bạn có thể đạt được kết quả đo chính xác nếu tuân theo một số mẹo đơn giản. Luôn đo từng bộ phận đúng phương pháp. Nhờ người hỗ trợ giữ thước hoặc kiểm tra lại số đo khi cần. Đo ít nhất hai lần để đảm bảo các số liệu trùng khớp. Ghi chép kết quả ngay lập tức vào sổ ghi chép của bạn.
Các chuyên gia cũng đề xuất một số phương pháp nâng cao để cải thiện độ chính xác khi đo tay gầu máy xúc:
Mô hình hóa cơ cấu (mechanism modeling): sử dụng toán học và khoa học để hỗ trợ phân tích, nhưng phương pháp này khá phức tạp khi áp dụng.
Cảm biến biến dạng (strain gauges): cho biết mức tải tác dụng, nhưng khó lắp đặt và dễ hư hỏng.
Phân tích áp suất xi lanh thủy lực: giúp thu thập dữ liệu dễ dàng hơn, nhưng độ chính xác không phải lúc nào cũng cao.
Cảm biến chốt (pin sensors): đo lực tại khớp gầu–tay gầu và giúp giảm ảnh hưởng từ các yếu tố bên ngoài.
Mô hình dựa trên dữ liệu (data-driven modeling) như học máy (machine learning): sử dụng lượng dữ liệu lớn để ước tính lực cản làm việc với độ chính xác cao.
Học máy kết hợp nguyên lý vật lý (physics-informed machine learning): kết hợp mô hình khoa học với dữ liệu thực tế để cho ra kết quả tối ưu và chính xác nhất.
Mẹo: Kết hợp dụng cụ đo truyền thống với công nghệ mới để có số liệu tốt nhất cho máy xúc. Điều này giúp máy vận hành hiệu quả và an toàn hơn.
Vì sao điều này quan trọng (Why It Matters)
Hiệu suất (Performance)
Việc đo chính xác tay gầu máy xúc tạo ra sự khác biệt lớn trong hiệu suất làm việc. Khi bạn đo đúng từng bộ phận, bạn giúp máy xúc phát huy tối đa khả năng.
Chiều dài tay gầu ảnh hưởng trực tiếp đến lực đào và tầm với của máy. Nếu chọn sai chiều dài tay gầu, bạn có thể bị giảm lực đào hoặc vươn quá xa, khiến công việc trở nên khó khăn hơn.
Dưới đây là bảng minh họa ảnh hưởng của chiều dài tay gầu đến hiệu suất:
| Chiều dài tay gầu | Lực tay gầu (lbs) | Dung tích gầu khuyến nghị (yd³) | Ảnh hưởng đến hiệu suất |
|---|
| Ngắn (8 ft 9 in) | 45.914 | 2,8 | Lực tay gầu lớn nhất, dùng được gầu lớn. Phù hợp đào nặng nhưng tầm với hạn chế. |
| Trung bình (10 ft 6 in) | 39.930 | 2,6 | Cân bằng giữa lực và tầm với. Phù hợp cho đa số công việc. |
| Dài (13 ft 1 in) | 34.314 | 2,4 | Tầm với xa nhất nhưng lực đào thấp hơn. Phù hợp công việc cần vươn xa. |
Tay gầu càng dài thì tầm với càng lớn nhưng lực đào càng giảm. Tay gầu ngắn hơn cho lực mạnh hơn nhưng tầm với hạn chế. Khi bạn kết hợp đúng chiều dài tay gầu và dung tích gầu với yêu cầu công việc, máy xúc sẽ làm việc hiệu quả hơn và bền bỉ hơn.
Ngoài ra, bạn cũng cần xem xét tốc độ quay của máy và mức độ chịu tải của tay gầu. Việc đo chính xác kích thước lắp ghép (hitch/pickup dimensions) giúp bạn chọn đúng phụ tùng và tránh hư hỏng thiết bị.
Mẹo: Luôn kiểm tra lại số đo trước khi chọn hoặc lắp bộ công tác mới. Điều này giúp máy xúc của bạn vận hành an toàn, mạnh mẽ và ổn định lâu dài.
Bảo dưỡng (Maintenance)
Việc đo đạc chính xác giúp bạn lập kế hoạch sửa chữa và duy trì máy xúc luôn hoạt động ổn định. Khi bạn thường xuyên đo tay gầu, chốt và bề rộng, bạn có thể phát hiện sớm tình trạng mài mòn trước khi chúng gây ra sự cố. Các bộ phận bị mòn có thể làm máy xúc kém an toàn hơn và tăng chi phí sửa chữa. Khi sử dụng kích thước lắp ghép (machine hitch/pickup dimensions) chính xác, bạn sẽ biết thời điểm cần thay chốt hoặc bạc lót.
Bạn nên ghi lại từng số đo và so sánh với các lần đo trước. Nếu nhận thấy sự thay đổi lớn, bạn có thể xử lý vấn đề sớm. Điều này giúp tránh hư hỏng đột ngột và đảm bảo máy xúc luôn sẵn sàng làm việc. Việc kiểm tra định kỳ cũng giúp bạn tuân thủ đúng kế hoạch bảo dưỡng của nhà sản xuất.
Lưu ý: Các số đo chính xác giúp bạn tiết kiệm thời gian và chi phí, đồng thời duy trì máy xúc ở trạng thái tốt nhất, sẵn sàng cho mọi công việc.
Bạn có thể xác định đúng kích thước tay gầu máy xúc bằng cách thực hiện một số bước đơn giản. Sử dụng cảm biến hoặc các dụng cụ đo thông thường để kiểm tra chiều dài xi lanh và chuyển động của các khớp liên kết. Không thay đổi bất kỳ kết cấu nào của máy xúc trong quá trình đo. Luôn đối chiếu số liệu với kết quả đo thực tế và mô hình CAD. Nếu kiểm tra thường xuyên, bạn có thể phát hiện sớm các vấn đề và giữ cho máy xúc vận hành an toàn.
Danh sách kiểm tra nhanh (Checklist)
Chuẩn bị đầy đủ dụng cụ đo và trang bị an toàn
Đo chiều dài pin-to-pin, bề rộng và đường kính chốt
Sử dụng cảm biến để thu thập dữ liệu chính xác
Ghi chép và kiểm tra lại tất cả các số đo
Hãy thực hiện cẩn thận và áp dụng các mẹo trên để giữ máy xúc hoạt động hiệu quả, an toàn và bền bỉ.Câu hỏi thường gặp (FAQ)
Bao lâu nên đo tay gầu (stick) của máy xúc một lần?
Bạn nên kiểm tra các kích thước tay gầu của máy xúc vài tháng một lần. Nếu máy được sử dụng hằng ngày hoặc bạn nhận thấy dấu hiệu mài mòn, hãy đo thường xuyên hơn. Việc kiểm tra định kỳ giúp bạn phát hiện sớm các vấn đề.
Nếu số đo không khớp với sổ tay kỹ thuật thì sao?
Nếu các số đo không trùng khớp với tài liệu hướng dẫn, hãy kiểm tra lại dụng cụ đo và đo lại. Các chi tiết bị mòn hoặc chọn sai điểm đo có thể gây sai lệch. Luôn áp dụng đúng phương pháp đo cho từng loại máy xúc.
Có thể dùng máy đo khoảng cách bằng laser cho mọi phép đo không?
Máy đo khoảng cách bằng laser phù hợp với các phép đo dài và thẳng. Với những chi tiết nhỏ như đường kính chốt, bạn nên dùng thước cặp. Hãy chọn đúng dụng cụ cho từng bộ phận của máy xúc.
Vì sao cần ghi lại mọi số đo?
Việc ghi chép đầy đủ các số đo giúp bạn theo dõi sự thay đổi theo thời gian, từ đó phát hiện sớm tình trạng mài mòn hoặc hư hỏng. Hồ sơ đo đạc rõ ràng giúp máy xúc vận hành an toàn và luôn sẵn sàng làm việc.
