Các thành phần cấu trúc chính của máy xúc là gì?

Các thành phần cấu trúc chính của máy xúc là gì?

Máy đào có ba bộ phận chính: khung gầm, thân máy và cụm tay máy.

• Khung gầm mang lại sự ổn định và khả năng cơ động, cho phép máy đào di chuyển trên địa hình khó khăn.
• Thân máy chứa các nút điều khiển và động cơ, hỗ trợ vận hành an toàn.
• Cánh tay máy thực hiện đào và nâng, khiến máy đào trở nên thiết yếu cho nhiều nhiệm vụ.

Hiểu rõ các bộ phận của máy đào giúp người vận hành tối đa hóa lợi ích khi sử dụng máy đào và đưa ra quyết định khi lựa chọn nhà cung cấp linh kiện kết cấu máy đào Trung Quốc. Việc hiểu rõ các bộ phận chính của máy đào cũng hỗ trợ công việc an toàn và hiệu quả, đồng thời làm nổi bật tính đa dạng trong sử dụng máy đào.

• Máy đào có ba bộ phận chính: khung gầm để ổn định và di chuyển, buồng lái để điều khiển và truyền động, và cụm tay máy để đào và nâng.
• Khung gầm chắc chắn giúp máy ổn định trên địa hình gồ ghề, trong khi buồng lái mang lại sự thoải mái cho người vận hành và cân bằng máy nhờ thiết kế xoay.
• Cụm tay máy sử dụng thủy lực để điều khiển cần, tay gầu và gầu xúc, cho phép đào và nâng chính xác và mạnh mẽ.
• Kiểm tra và bảo dưỡng thường xuyên các bộ phận như xích, ống thủy lực và động cơ giúp ngăn ngừa sự cố và cải thiện an toàn.
• Việc lựa chọn các nhà cung cấp đáng tin cậy, đặc biệt là từ các nguồn uy tín tại Trung Quốc, đảm bảo phụ tùng chất lượng cao, giảm chi phí và kéo dài tuổi thọ của máy đào.

Các bộ phận chính của máy đào

Máy đào nổi bật là những cỗ máy mạnh mẽ nhờ cấu trúc được thiết kế tốt. Các bộ phận chính của máy đào bao gồm khung gầm, thân máy (cấu trúc phía trên) và cụm tay máy. Mỗi bộ phận đóng một vai trò riêng biệt trong cấu trúc của máy đào, phối hợp với nhau để mang lại sức mạnh, độ chính xác và độ tin cậy tại công trường.

Khung gầm

Khung gầm tạo thành nền tảng của máy. Nó chịu toàn bộ trọng lượng của máy đào và cho phép máy di chuyển trên địa hình gồ ghề. Hệ thống xích và con lăn giúp phân bổ trọng lượng đều, mang lại sự ổn định và lực kéo cho máy. Khung gầm cũng hấp thụ các cú sốc và rung động, bảo vệ các bộ phận khác của máy đào khỏi bị hư hỏng. Người vận hành cần một khung gầm chắc chắn để giữ máy ổn định trong quá trình đào và nâng.

Nhà (Cấu trúc phía trên)

Nhà nằm phía trên khung gầm và xoay 360 độ. Nó bao gồm cabin, động cơ, hệ thống thủy lực và bảng điều khiển. Người vận hành điều khiển máy đào từ cabin, mang lại sự thoải mái và an toàn. Khoang động cơ cung cấp năng lượng cho mọi chuyển động, trong khi hệ thống thủy lực truyền lực đến cụm tay máy. Nhà máy cũng chứa đối trọng, giúp cân bằng máy trong quá trình nâng vật nặng. Bộ phận này kết nối tất cả các bộ phận chính và cho phép vận hành trơn tru, hiệu quả.

Cụm tay máy

Cánh máy thực hiện các nhiệm vụ đào và nâng chính. Nó bao gồm cần, tay đòn và gầu, phối hợp với nhau để di chuyển đất, đá và mảnh vụn. Hệ thống thủy lực cung cấp năng lượng cho cụm tay máy, mang lại khả năng điều khiển chính xác và lực mạnh. Người vận hành có thể gắn các dụng cụ khác nhau vào tay máy, giúp máy đào đa năng cho nhiều công việc. Thiết kế của cụm tay máy cho phép đào sâu, với tới xa và đặt vật liệu chính xác.

Người vận hành và quản lý đội xe được hưởng lợi từ các tính năng tiên tiến trong mỗi nhóm thành phần. Ví dụ, bơm thay đổi lưu lượng và hệ thống cảm biến tải trong hệ thống thủy lực giúp giảm mức tiêu thụ nhiên liệu và tăng năng suất. Hệ thống điều khiển công thái học và tầm nhìn nâng cao trong cabin giúp cải thiện độ an toàn và giảm mệt mỏi. Giám sát thời gian thực và phân tích dự đoán giúp kéo dài tuổi thọ thiết bị và giảm chi phí.

• Phân tích thời gian chu kỳ và thời gian nhàn rỗi giúp xác định các điểm kém hiệu quả và tối ưu hóa sự phối hợp giữa đào và vận chuyển.
• Cảnh báo theo thời gian thực và phân tích dự đoán hỗ trợ bảo trì chủ động, giảm thời gian ngừng hoạt động và kéo dài tuổi thọ của các bộ phận chính.
• Bảng điều khiển giám sát giúp người quản lý nắm rõ tình trạng thiết bị, từ đó đưa ra quyết định tốt hơn và vận hành an toàn hơn.

Các bộ phận chính của máy đào phối hợp với nhau để mang lại hiệu suất, độ an toàn và hiệu quả cao. Việc hiểu rõ các bộ phận của máy đào giúp người dùng lựa chọn đúng máy và bảo trì để đạt được hiệu quả lâu dài.

Gầm máy đào

Khung gầm là phần đế của tất cả các máy đào. Nó hỗ trợ cụm khung và tay máy, mang lại sự ổn định và khả năng di chuyển cho máy trên các địa hình khác nhau. Mỗi bộ phận của khung gầm đóng một vai trò riêng biệt trong hiệu suất và độ an toàn của máy đào.

Xích và Cầu xích

Xích và cầu xích giúp máy đào di chuyển trên bùn, sỏi và địa hình không bằng phẳng. Những bộ phận này của máy đào giúp phân bổ trọng lượng của máy, ngăn máy bị lún hoặc lật. Các kỹ sư sử dụng các chỉ số độ bền thống kê để đo thời gian sử dụng của các bộ phận này.

• Độ mòn (Δh) cho biết mức độ mòn của xích theo thời gian.
• Năng lượng mài mòn va đập thông thường (En) và năng lượng mài mòn va đập tiếp tuyến (Et) đo lường năng lượng mà xích hấp thụ trong quá trình vận hành.

Các chỉ số này giúp dự đoán thời điểm cần thay thế xích và các bộ phận khung xích của máy đào, giúp máy an toàn và hiệu quả.

Con lăn và Bánh dẫn hướng

Con lăn và bánh dẫn hướng dẫn hướng và hỗ trợ xích khi chúng di chuyển. Chúng giữ cho xích thẳng hàng và giúp phân bổ trọng lượng của máy đào. Có hai loại con lăn chính: bích đơn (SF) và bích đôi (DF). Bảng dưới đây so sánh các tính năng của chúng:

Con lăn DF chịu tải trọng nặng và địa hình gồ ghề tốt hơn, lý tưởng cho máy đào cỡ lớn. Việc bảo dưỡng thường xuyên, chẳng hạn như bôi trơn và kiểm tra, giúp kéo dài tuổi thọ của các bộ phận này.

Bánh xích

Bánh xích dẫn động bánh xích bằng cách ăn khớp với các mắt xích. Chúng truyền lực từ động cơ sang bánh xích, giúp máy đào tiến hoặc lùi. Bánh xích bị mòn có thể gây trượt bánh xích hoặc chuyển động không đều, vì vậy việc thay thế kịp thời là rất quan trọng để vận hành trơn tru.

Khung xích

Khung xích giữ chặt tất cả các bộ phận của gầm máy. Nó tạo thành một đế vững chắc cho cụm khung và tay máy. Khung xích được chế tạo tốt đảm bảo máy đào luôn ổn định trong quá trình đào và nâng. Độ bền của khung xích ảnh hưởng đến tuổi thọ tổng thể của máy.

Gầm máy chắc chắn hỗ trợ trọng lượng và chuyển động của máy đào, cho phép chúng hoạt động an toàn và hiệu quả trong môi trường khắc nghiệt.

House (nhà) và các bộ phận chính của máy đào

House nằm trên khung gầm và đóng vai trò là trung tâm điều khiển máy đào. Bộ phận này có thể xoay 360 độ, cho phép người vận hành làm việc theo mọi hướng mà không cần di chuyển toàn bộ máy. House chứa một số bộ phận chính của máy đào, hỗ trợ cả hiệu suất và độ an toàn.

Cabin

Buồng lái mang đến không gian an toàn và thoải mái cho người vận hành. Cửa sổ lớn giúp người vận hành có tầm nhìn rõ ràng ra khu vực làm việc. Các nhà sản xuất thiết kế ghế ngồi với hỗ trợ công thái học để giảm mệt mỏi trong những ca làm việc dài. Cabin hiện đại thường được trang bị hệ thống điều hòa không khí, nút điều khiển có thể điều chỉnh và tính năng giảm tiếng ồn. Những cải tiến này giúp người vận hành luôn tỉnh táo và làm việc hiệu quả.

Khoang động cơ

Khoang động cơ là nơi chứa nguồn điện cho máy đào. Động cơ diesel phổ biến vì chúng tạo ra mô-men xoắn mạnh mẽ và độ tin cậy cao. Động cơ cung cấp năng lượng cho hệ thống thủy lực, giúp di chuyển cụm tay gầu và các bộ phận khác của máy đào. Việc tiếp cận khoang động cơ dễ dàng cho phép bảo trì và kiểm tra nhanh chóng.

Đối trọng

Đối trọng nằm ở phía sau House (vỏ). Nó cân bằng trọng lượng của cụm tay gầu và gầu trong quá trình đào hoặc nâng. Cân bằng hợp lý giúp máy đào không bị lật. Kích thước của đối trọng phụ thuộc vào kích thước và công suất của máy.

Bồn chứa chất lỏng

Bồn chứa chất lỏng lưu trữ các chất lỏng thiết yếu như nhiên liệu, dầu thủy lực và nước làm mát. Các chất lỏng này giúp động cơ hoạt động trơn tru và hệ thống thủy lực hoạt động hiệu quả. Việc kiểm tra mức chất lỏng thường xuyên giúp ngăn ngừa sự cố và kéo dài tuổi thọ của máy đào.

Cơ cấu quay

Cơ cấu quay cho phép buồng lái quay. Hệ thống này sử dụng ổ trục lớn và động cơ thủy lực để quay buồng lái một cách trơn tru. Cơ cấu quay cho phép người vận hành kiểm soát chính xác vị trí của cụm tay gầu. Việc quay nhanh và chính xác giúp cải thiện năng suất tại công trường.

Một buồng lái được thiết kế tốt sẽ cải thiện sự thoải mái cho người vận hành, cân bằng máy và hiệu suất tổng thể. Việc hiểu rõ các bộ phận chính của máy đào giúp người dùng lựa chọn đúng máy và bảo trì để vận hành an toàn.

Cụm tay gầu và Hệ thống Thủy lực

Cụm tay máy và hệ thống thủy lực

Cánh tay máy của máy đào đảm nhiệm các nhiệm vụ đào và nâng chính. Nhóm này bao gồm cần, cần trục, gầu, xi lanh thủy lực, ống mềm và các phụ kiện khác. Hệ thống thủy lực cung cấp năng lượng cho từng chuyển động, giúp người vận hành kiểm soát và tăng cường sức mạnh cho các nhiệm vụ đào đất chính xác.

Cần trục (boom)

Cần trục hoạt động như cánh tay kết cấu chính của máy đào. Nó quản lý tải trọng nâng theo phương thẳng đứng và xác định tầm với cũng như khả năng nâng. Các nhà sản xuất sử dụng hợp kim thép cường độ cao để gia cố các điểm chịu lực, đảm bảo độ bền trong các hoạt động nặng. Hầu hết các cần trục có chiều dài từ 4,6 đến 7 mét và có cấu hình hộp côn. Thiết kế này giúp cần trục chịu được lực nén và lực kéo trong quá trình nâng và phá dỡ.

Cần trục (Tay trục) arm

Cần trục kết nối cần trục boom với gầu. Nó mở rộng tầm với của máy đào và kiểm soát độ sâu của hố đào. Các kỹ sư thiết kế cần trục để chống lại tải trọng uốn và va đập, đặc biệt là trong các công việc đào hoặc phá dỡ khó khăn. Tỷ lệ chiều dài tiêu chuẩn giữa cần và gậy là khoảng 1,5:1 đến 1,8:1, cân bằng giữa tầm với và độ ổn định. Gậy thường dài từ 2,5 đến 3,5 mét, với mặt cắt ngang đồng đều để đảm bảo độ bền.

Gầu

Gầu được gắn vào đầu cần. Gầu có nhiều hình dạng và kích thước, mỗi loại phù hợp với các vật liệu và nhiệm vụ khác nhau. Một số gầu được chế tạo để đào đất nặng, trong khi một số khác dùng để san lấp mặt bằng hoặc xử lý các mảnh vụn phá dỡ. Thiết kế của gầu ảnh hưởng trực tiếp đến hiệu quả đào và vận chuyển vật liệu.

Xi lanh và ống thủy lực

Hệ thống thủy lực sử dụng xi lanh và ống để di chuyển cần, cần và gầu. Xi lanh thủy lực cung cấp tới 10.000 giờ hoạt động đáng tin cậy, trong khi ống có tuổi thọ từ 1.000 đến 2.000 giờ. Người vận hành phải lựa chọn ống dựa trên kích thước, định mức áp suất và khả năng chịu nhiệt. Việc gia cố phù hợp và bán kính uốn cong tối thiểu giúp kéo dài tuổi thọ của ống, đặc biệt là khi uốn cong liên tục. Các phụ kiện phải phù hợp với loại và kích thước ống để tránh rò rỉ. Việc lựa chọn vật liệu cho các phụ kiện, chẳng hạn như thép cacbon hoặc thép không gỉ, phụ thuộc vào điều kiện môi trường. Việc bảo trì thường xuyên và các bộ phận chất lượng cao giúp hệ thống thủy lực an toàn và hiệu quả.

Mẹo: Kiểm tra thường xuyên và thay thế kịp thời các ống và xi lanh thủy lực giúp ngăn ngừa các sự cố đột ngột và giúp máy đào hoạt động trơn tru.

Phụ kiện

Phụ kiện mở rộng khả năng của cụm tay máy. Người vận hành có thể chuyển đổi giữa gầu, kẹp gắp, búa thủy lực và máy cắt cho các công việc khác nhau. Hệ thống thủy lực cung cấp năng lượng cho các phụ kiện này, giúp máy đào đa năng trong việc phá dỡ, đào rãnh và vận chuyển vật liệu. Khớp nối nhanh cho phép thay đổi nhanh chóng, tiết kiệm thời gian tại công trường.

Sự phối hợp giữa cần, tay gầu, gầu và hệ thống thủy lực đảm bảo hiệu suất mạnh mẽ, chính xác và linh hoạt cho mọi nhu cầu đào và phá dỡ.

Nhà cung cấp Linh kiện Kết cấu Máy đào Trung Quốc

Tìm nguồn cung ứng Linh kiện Chính

Việc lựa chọn linh kiện chất lượng cao là điều cần thiết cho hiệu suất và độ an toàn của máy đào. Nhiều công ty tìm đến các nhà cung cấp linh kiện kết cấu máy đào Trung Quốc để tiết kiệm chi phí và đa dạng sản phẩm. Các nhà cung cấp này cung cấp đa dạng thương hiệu và mẫu mã, bao gồm các lựa chọn từ SANY. Các doanh nghiệp có thể tìm thấy linh kiện cho máy đào mini, vừa và lớn, cũng như các phụ tùng chuyên dụng.

Mạng lưới nhà cung cấp mạnh mẽ tại Trung Quốc mang lại một số lợi thế:

Lựa chọn nhà cung cấp đáng tin cậy

Hợp tác với các nhà cung cấp linh kiện kết cấu máy xúc Trung Quốc uy tín giúp giảm thiểu rủi ro và nâng cao giá trị lâu dài. Các nhà cung cấp uy tín tuân thủ nghiêm ngặt các quy trình kiểm tra, chẳng hạn như quét siêu âm, kiểm tra độ bền kéo và kiểm tra trực quan. Họ thường sở hữu các chứng nhận như ISO9001/2015 và ASTM, minh chứng cho cam kết về chất lượng.

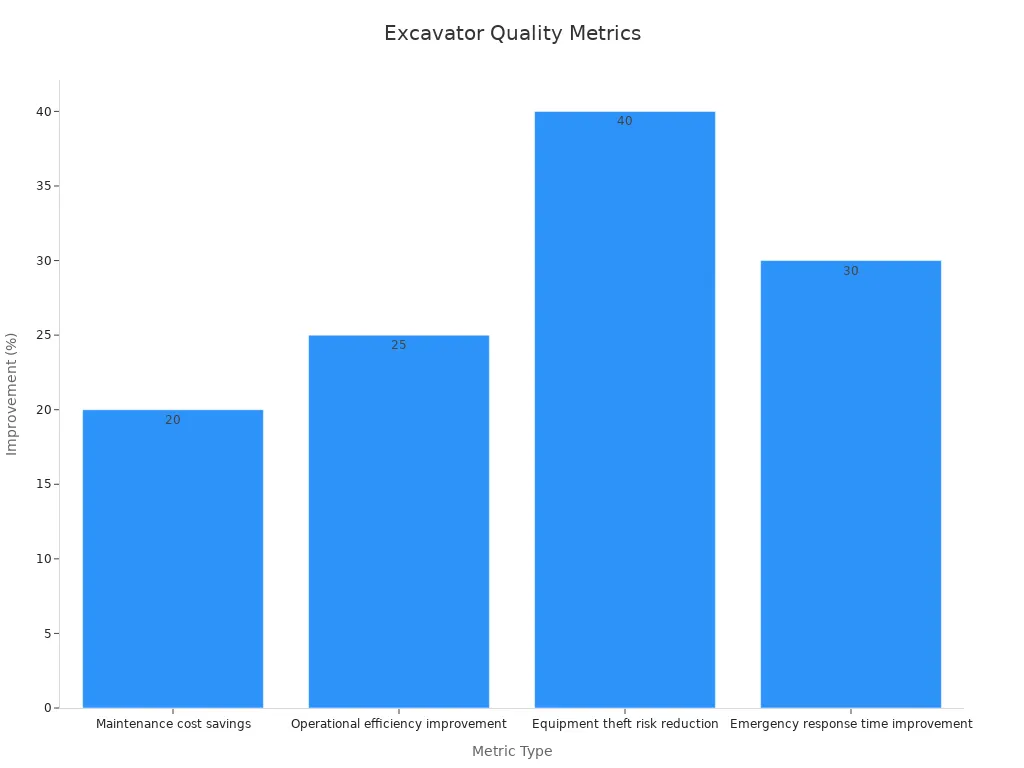

Các nhà cung cấp đáng tin cậy giúp giảm thời gian ngừng hoạt động của thiết bị lên đến 30% và chi phí bảo trì giảm 20%. Họ sử dụng các phương pháp xác thực như mã QR và bao bì chống giả mạo để ngăn chặn các bộ phận giả mạo. Quan hệ đối tác lâu dài với các nhà cung cấp linh kiện kết cấu máy đào Trung Quốc có thể cải thiện 40% tính khả dụng của linh kiện và giảm 25% chi phí vận hành.

Khi lựa chọn nhà cung cấp, hãy cân nhắc những điểm sau:

• Kiểm tra các chứng nhận và tiêu chuẩn kiểm tra của ngành.
• Yêu cầu bằng chứng về chất lượng sản phẩm và các điều khoản bảo hành.
• Đánh giá hỗ trợ hậu cần, bao gồm vận chuyển và xử lý hải quan.
• Xem xét phản hồi của khách hàng và các tùy chọn dịch vụ sau bán hàng.

Việc lựa chọn đúng nhà cung cấp linh kiện kết cấu máy đào Trung Quốc đảm bảo hiệu suất thiết bị tốt hơn, tuổi thọ dài hơn và ít phải sửa chữa ngoài ý muốn hơn.

Hiểu rõ các thành phần cấu trúc chính của máy đào giúp người vận hành làm việc an toàn và giữ cho máy móc luôn trong tình trạng tốt nhất. Việc kiểm tra và bảo dưỡng thường xuyên giúp ngăn ngừa sự cố và giảm thiểu rủi ro tai nạn.

• Năm 2023, 310 vụ tai nạn máy móc đã gây ra 294 trường hợp tử vong, thường là do chấn thương cơ học.
• Các bộ phận bánh xích và thủy lực có thể nguy hiểm nếu không được xử lý đúng cách.
• Nguy cơ lật xe tăng cao trên các sườn dốc hoặc đất mềm.
• Kiểm tra gầm xe, gầu, động cơ và hệ thống thủy lực giúp duy trì lực kéo và độ ổn định.

Kiến thức này hỗ trợ việc khắc phục sự cố tốt hơn, tìm nguồn cung ứng phụ tùng thông minh hơn và sử dụng máy đào an toàn hơn trong công tác phá dỡ và các nhiệm vụ khác. Người vận hành được hưởng lợi ích khi sử dụng máy đào bằng cách luôn cập nhật thông tin và cảnh giác.

Câu hỏi thường gặp

Thành phần cấu trúc quan trọng nhất của máy đào là gì?

Khung gầm nổi bật là thành phần quan trọng nhất. Nó chịu lực, tạo sự ổn định và cho phép máy di chuyển trên địa hình gồ ghề. Nếu không có khung gầm chắc chắn, máy đào không thể hoạt động an toàn hoặc hiệu quả.

Người vận hành nên kiểm tra các bộ phận của máy đào thường xuyên như thế nào?

Người vận hành nên kiểm tra các bộ phận chính hàng ngày trước khi sử dụng.

• Kiểm tra xích, con lăn và ống thủy lực xem có bị mòn không.
• Kiểm tra gầu và chốt gắn.
• Xem xét mức chất lỏng và tình trạng động cơ.

Người vận hành có thể dễ dàng thay thế các phụ kiện của máy đào không?

Có, hầu hết các máy đào hiện đại đều sử dụng khớp nối nhanh. Chúng cho phép người vận hành thay đổi gầu hoặc dụng cụ chỉ trong vài phút. Tính năng này giúp tăng năng suất và giảm thời gian chết tại công trường.

Tại sao máy đào cần đối trọng?

Đối trọng giúp cân bằng máy trong quá trình nâng và đào. Chúng ngăn ngừa lật và cải thiện an toàn. Kích thước của đối trọng phù hợp với sức chứa cần và gầu của máy đào.

Người mua có thể tìm thấy nhà cung cấp linh kiện máy đào đáng tin cậy ở đâu?

Người mua có thể tìm nguồn cung cấp phụ tùng từ các nhà cung cấp được chứng nhận tại Trung Quốc.

• Tìm kiếm chứng nhận ISO9001/2015.
• Yêu cầu báo cáo thử nghiệm sản phẩm.
• Kiểm tra đánh giá của khách hàng và hỗ trợ sau bán hàng.
